SAFEX PYRO-ASSISTENT 2 Gebrauchsanweisung Seite 9

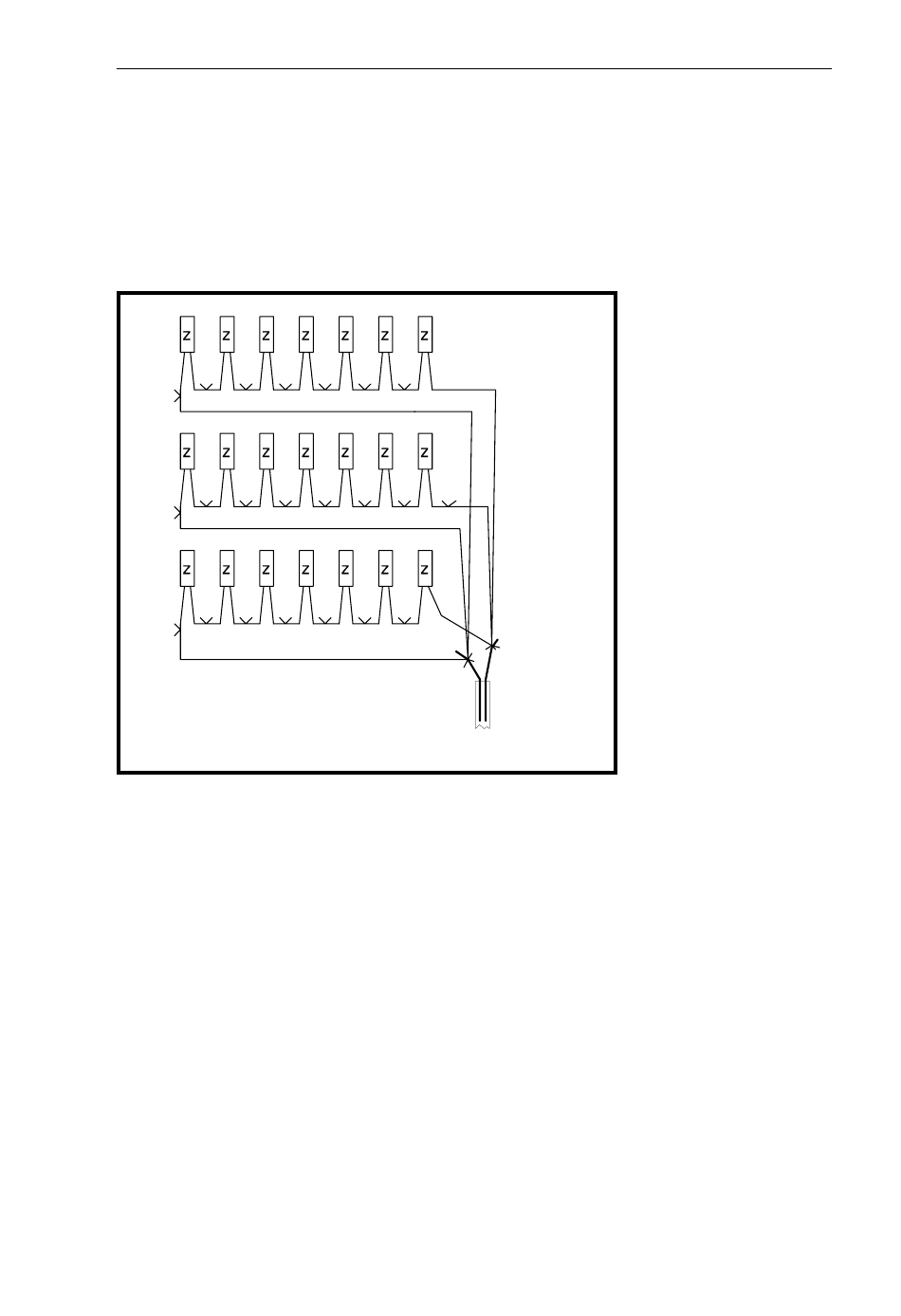

Für Spezialisten, die eine besonders hohe Zündleistung erziehlen wollen, besteht die
Möglichkeit der sog. Reihen-Parallel-Schaltung. Bei dieser besonderen Zündart
werden zunächst zwei oder mehrere Zünderreihen in Reihenschaltung hergestellt, die
einzelnen Reihen jedoch gemeinsam, also parallel an die Zündleitung angeschlossen.
Bei dieser Art der Zündung besteht die Möglichkeit, 10 Reihen von je 25 SAFEX-
Zündern pro Reihe, also insgesamt 250 Zünder an einen Kanal anzuschließen.
Alle zuvor genannten Werte beziehen sich auf ein 20 mtr. SAFEX-Zündkabel mit einem
Querschnitt von 1,5 mm².
bis zu 25 Zünder
Reihen-Parallelschaltung
Dieses Verfahren für Schaltungs-Profis ist nicht nur für sehr große Zünderzahlen wie in
vorstehendem Beispiel interessant, sondern auch, wenn bei Anschluß von mehreren
Abschußboxen an einen Kanal die Zünderzahl über 15 Stück hinaus möglich sein soll.
Dazu werden wie links abgebildet und erläutert, mehrere Effekte an eine Box in Reihe
angeschlossen. Auf diese Weise wird die Zündenergie „raffinierter" verteilt, so daß die
Grenze von 15 Zündern/Pyro's pro Kanal über Boxen angeschlossen, aufgehoben wird.
Es sind in der Praxis so problemlos 10 Boxen mit je 2 - 3 in Reihe daran angeschlossenen
Effekten an einem Kanal zündbar.
