SAFEX PYRO-ASSISTENT 2 Gebrauchsanweisung Seite 8

8 /
GA PYROASSISTENT 2
14 • •
REIHENANSCHLUSS
REIHENANSCHLUSS
NUR PRO BOX
2 Zünder
angeschlossen in Reihe
10.01

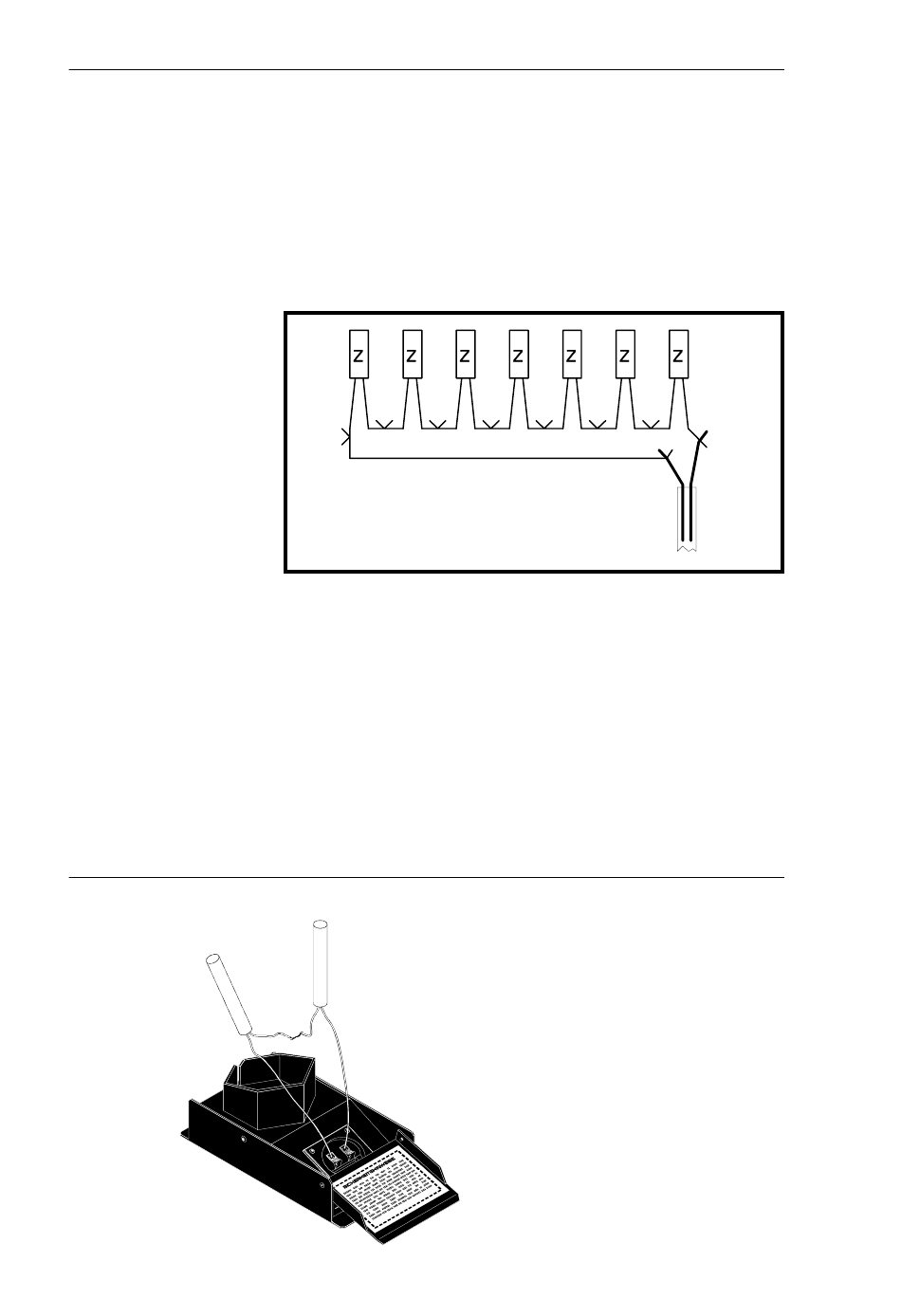

Unter Reihenzündung versteht man den Anschluß einer Zünderkette ähnlich einer
Menschenkette „Hand in Hand". Von jedem Zünder geht ein Draht zum Draht des
nächsten Zünders usw. bis zum Ende der Kette, dort wird der letzte Draht des letzten
Zünders an den einen Pol des Zündkabels angeschlossen und der erste Draht des ersten
Zünders an den anderen Pol.
Eine solche geschlossene Zünderkette läßt sich über die Zündkreiskontrolle in seiner
Funktion hervorragend überprüfen, erfordert allerdings sorgfältige Verarbeitung der
einzelnen Verbindungsstellen und gute Isolation, damit weder durch Kurzschlüsse noch
durch Kontaktfehler die Kette unterbrochen wird.
Die Reihenschaltung ist für den freien Anschluß der Effekte ohne Abschußboxen
sinnvoll, wenn eine größere Zahl von pyrotechnischen Gegenständen (Wasserfälle,
Fontänenreihen) gleichzeitig gezündet werden sollen.
Mit dem PYROASSISTENTEN 2 können daher bis zu 25 Zünder pro Kanal in Reihe
gezündet werden, dies ist für Anwendungen gedacht, bei denen Feuerwerkskörper, z.
B. auf einer Leiste montiert, in Reihe verbunden werden. In solchen Fällen ist die
Verwendung von Zündboxen nicht üblich, daher sind die SAFEX-Zündboxen auch nicht
für eine „echte" Schaltung in Reihe konstruiert.
Anders verhält es sich mit den SAFEX-VULKAN-ABBRENNBEHÄLTERN, die keine eige-
ne Verdrahtung besitzen. Diese Vorrichtungen werden oft auf Metall-Leisten montiert
und die darin eingesetzten SAFEX-SILBERVESUVE dann in Reihe angeschlossen.
bis zu 25 Zünder
Anschluß in Reihe
Eine andere Art der Reihenschaltung ist der Reihenanschluss mehrerer
Zünder an die Abschußbox.
Hiebei bleibt der Anschluss der Box(-en) an das Zündkabel zwar paralell
geschaltet, die Gegenstände liegen jedoch in Reihe.
(Sog. Reihen-Paralellschaltung, s. nächste Seite)
Dies ist z. B. sinnvoll, wenn am PYROASSISTENTEN 2 der einwandfreie
Durchgang des Zündkreises = korrekter Anschluß aller an die Box
angeschlossenen Zünder, über die grünen Kontroll-LED's
abgelesen werden soll.
Diese Möglichkeit der Durchgangsprüfung besteht jedoch
nur bei Anschluß einer Box pro Kanal.
