SAFEX PYRO-ASSISTENT 2 Gebrauchsanweisung Seite 2

2 /
GA PYROASSISTENT 2
14 • •
10.01

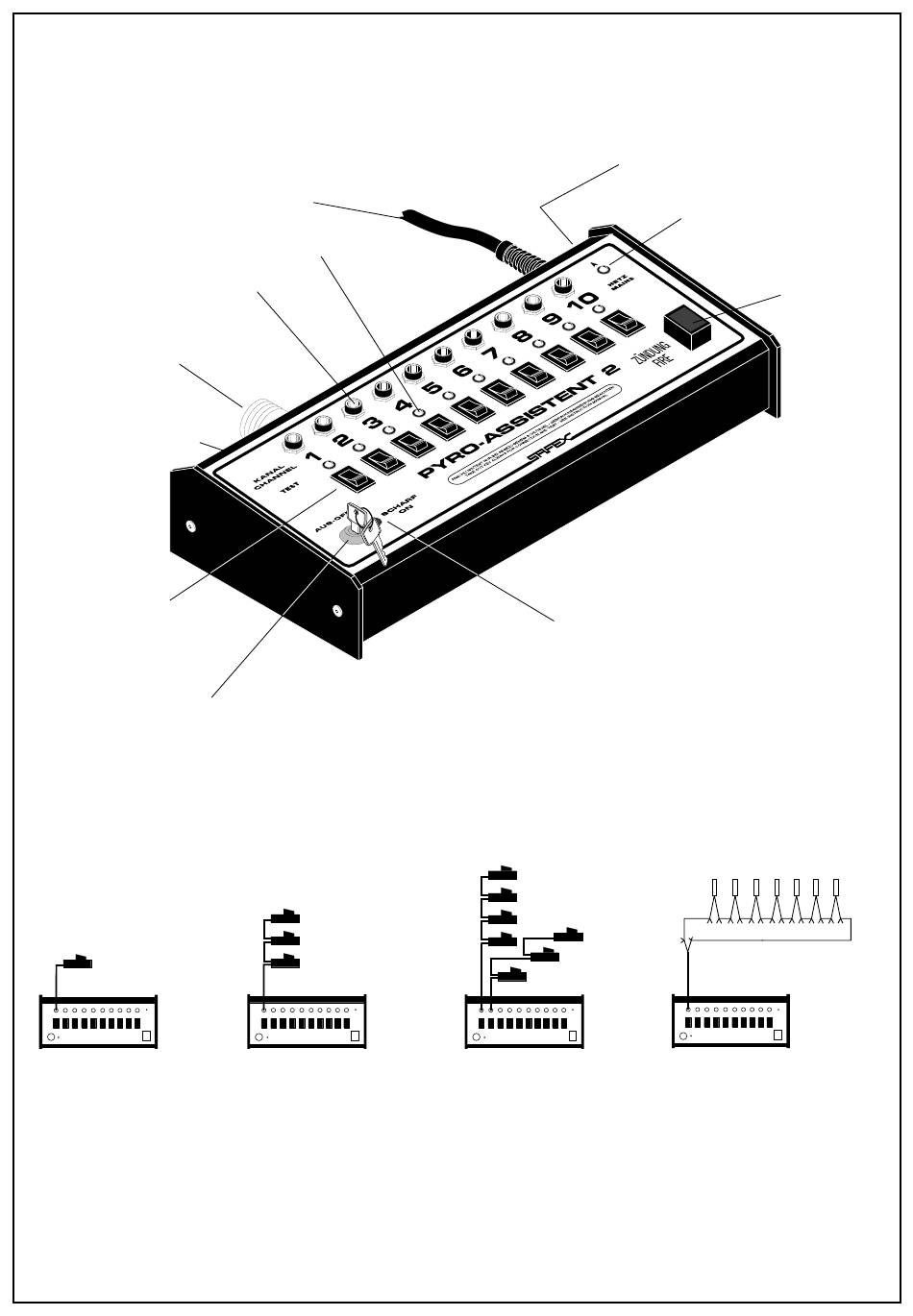

Zündkreiskontroll-LED
Anschlußbuchsen
Multi-Core-
Kabelanschluß
DJ-Leuchten-Anschluß
Kanal-Wahlschalter
Schlüsselschalter
Zündschema 1
Anschluß einer
Abschußbox an
einen Kanal
PYRO-ASSISTENT 2
Netzkabel
Zündschema 2
Anschluß mehrer
Abschußboxen an
einen Kanal
(Parallelschaltung)
Es zünden alle
Boxen gleichzeitig.
Scharfanzeige
Zündschema 3
Anschluß mehrerer Abschuß-
boxen an zwei Kanäle
(Parallelschaltung)
Es zünden alle 7 Boxen
gleichzeitig, wenn Kanal-
schalter 1 und 2 eingeschal-
tet sind, jedoch nur 4, wenn
nur Kanal 1 eingeschaltet ist.
Netzschalter
Netzkontroll-LED
Zündtaster
bis zu 25 Zünder
Zündschema 4
Direkter Anschluß mehrerer
Pyro's an einen Kanal
(Reihenschaltung)
Es zünden alle Effekte
gleichzeitig.
