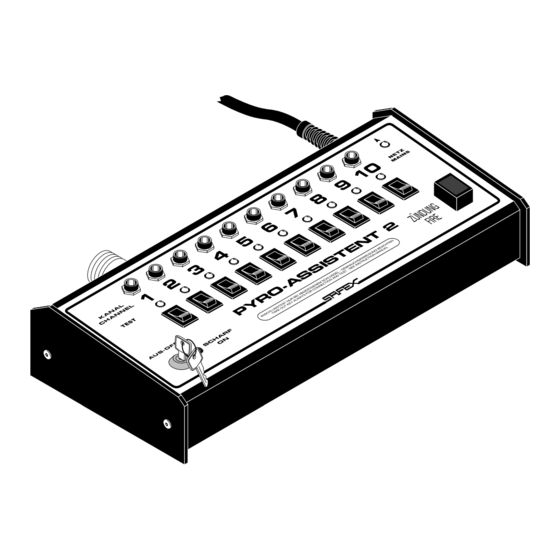

SAFEX PYRO-ASSISTENT 2 Gebrauchsanweisung
Verwandte Anleitungen für SAFEX PYRO-ASSISTENT 2
Inhaltszusammenfassung für SAFEX PYRO-ASSISTENT 2
- Seite 1 ® SPEZIALEFFEKTE FÜR BÜHNE, FILM + FERNSEHEN PYRO- ASSISTENT 2 GEBRAUCHSANWEISUNG V. 2.1 HINWEIS: Die Bedienung pyrotechnischer Zündanlagen ohne Kenntnisse der genauen Funkti- on birgt ernsthafte Gefahren, bitte nehmen Sie sich daher die Zeit, diese Gebrauchsanweisung sorgfältig zu studieren.
- Seite 2 GA PYROASSISTENT 2 14 • • 10.01 PYRO-ASSISTENT 2 Netzschalter Netzkabel Netzkontroll-LED Zündkreiskontroll-LED Anschlußbuchsen Zündtaster Multi-Core- Kabelanschluß DJ-Leuchten-Anschluß Kanal-Wahlschalter Scharfanzeige Schlüsselschalter bis zu 25 Zünder Zündschema 1 Zündschema 2 Zündschema 3 Zündschema 4 Anschluß einer Anschluß mehrer Anschluß mehrerer Abschuß- Direkter Anschluß...
- Seite 3 SAFEX-PYROASSISTENT 2 mit Netzanschluß (230 V~). Die Zündung erfolgt natürlich nur mit einer ungefährlichen Schutzkleinspannung von 60 V=. Obwohl der SAFEX-PYRO-ASSISTENT 2 speziell für die Zündung von SAFEX- ZÜNDERN bzw. PYRO’S ausgelegt ist, kann er bei Beachtung der elektrischen Werte auch für andere elektrisch zündbare pyrotechnische Gegenstände verwendet werden.
-
Seite 4: Sicherheitshinweise
Zur Vermeidung von unberechtigter oder unbeabsichtigten Zündungen muß immer der Schlüssel aus dem Schlüsselschalter (Scharfschalter) abgezogen und sicher verwahrt werden! Alle SAFEX-Zündgeräte sind mit gleichschließenden Schlüsseln ausgestattet. Für erhöhte Sicherheit gegen Fremdbenutzung sind individuell schließende Zündschlös- ser als Sonderausstattung erhältlich! - Seite 5 10.01 • VORBEREITUNG A Der SAFEX-PYRO-ASSISTENT 2 sollte vor der ersten Verwendung sowie bei häufigem Gebrauch monatlich einmal, ansonsten mindestens alle 6 Monate, jedoch immer nach harter Beanspruchung, z. B. durch häufigen Gebrauch, rauhen Transport oder Sturz auf einwandfreie Funktion geprüft werden, um Fehlzündungen und damit Gefahren zu vermeiden.
- Seite 6 KLINKENBUCHSEN beiden Enden für SAFEX-Abschußboxen (BD-Kabel). Die Pyro’s können also direkt oder über Abschußboxen angeschlossen werden. SAFEX-ZÜNDKABEL Typ „B..“ hat einen Adern-Querschnitt von 1,5 mm²,ist sehr flexibel und in verschiedenen Längen oder auch als „lose“ Rollenware zusammen mit Klinkensteckern erhältlich.
- Seite 7 GA PYROASSISTENT 2 • 10.01 • Miteinander verbundene SAFEX-Abschußboxen ergeben eine Parallelschaltung! ANSCHLUSS MIT Die auf der Anschlußseite der Abschußboxen befindlichen beiden Klinkenbuchsen ABSCHUSSBOXEN sind so verschaltet, daß an einer der beiden das Zündkabel vom Zündgerät und an die andere ein Verbindungskabel zur nächsten Zündbox eingesteckt werden kann (Durch- schleif-/Slave-Funktion, elektrisch jedoch Parallelschaltung, keine Reihenschal- tung).
- Seite 8 Anwendungen gedacht, bei denen Feuerwerkskörper, z. B. auf einer Leiste montiert, in Reihe verbunden werden. In solchen Fällen ist die Verwendung von Zündboxen nicht üblich, daher sind die SAFEX-Zündboxen auch nicht für eine „echte“ Schaltung in Reihe konstruiert.
- Seite 9 Zünderreihen in Reihenschaltung hergestellt, die einzelnen Reihen jedoch gemeinsam, also parallel an die Zündleitung angeschlossen. Bei dieser Art der Zündung besteht die Möglichkeit, 10 Reihen von je 25 SAFEX- Zündern pro Reihe, also insgesamt 250 Zünder an einen Kanal anzuschließen.
- Seite 10 Jeder Zündkreis darf bei Reihenschaltung einen Widerstandswert von 60 Ohm nicht überschreiten! Bei dieser Zündungsart ist darauf zu achten, daß alle Kabelverbindungen äußerst sorgfältig und einwandfrei vorgenommen werden müssen. Die Zündleistung der SAFEX Pyroassistent 1 wird bei diesem Verfahren bis an die Grenze belastet.
- Seite 11 Zündkreis-Kontoll-LED aufleuchten (Netzver- sorgung muß natürlich vorhanden sein). Unter der Voraussetzung, daß sich kein Kurzschluß im Kabel befindet, zeigt diese Prüfung zuverlässig den korrekten Anschluß einzelner * SAFEX-PYROS an. Zweckmäßigerweise sollte man alle Kabel vor Gebrauch auf Kurzschlüsse testen.
- Seite 12 Zum Anschluß einer Splitbox ist ein 12-adriges Multicore-Kabel (25 und 50 mtr.) mit Steckern an beiden Enden erhältlich. Die SAFEX-Combis-Splitbox besitzt zehn Buchsen passend für Klinke ∅ ∅ ∅ ∅ ∅ 6,3 mm und 3-pol. XLR-Stecker, die es dem Benutzer ermöglichen, von dieser Box aus Zündkabel an die jeweilige Verwendungsstelle zu führen.
-
Seite 13: Wichtige Hinweise
Versehentlich eingeführte Zünderdrähte könnten in ungünstigem Fall zur Zündung führen . SICHERHEITSTECHNISCHE DATEN F Der SAFEX-PYRO-ASSISTENT 2 arbeitet ausgangsseitig mit ca. 60 V = Schutzklein- ZÜNDKREISPRÜFUNG spannung und einer Stromaufnahme von max. 25 VA bei 230 V eingangsseitig über den Steckertrafo. - Seite 14 Splitbox wie zuvor, jedoch mit Slave-Buchse zum parallelen Anschluß einer weiteren Splitbox SPLITBOX „COMBI“ SL SAFEX-MULTI-STEPPER-BOX (Sonderzubehör, siehe gesondertes Infoblatt) Als Stage-Box mit Schrittschaltung zum Aufbau komplexer Zündanlagen oder als MG-Feuer-Effektgerät mit 9 Ausgängen für Pyro’s SAFEX-MEGA-BOX (Sonderzubehör, siehe gesondertes Infoblatt) Erweiterung der Zündleistung eines Kanals für sehr große Zünderzahlen.
- Seite 15 GA PYROASSISTENT 2 • 10.01 •...
- Seite 16 16 / GA PYROASSISTENT 2 14 • • 10.01 ® GÜNTHER SCHAIDT SAFEX CHEMIE D-22869 Schenefeld · Blankeneser Chaussee 26/32 Tel.: ( 49) 0 40-83 92 11-0 · Fax: ( 49) 0 40-830 14 52 e-mail: safex-chemie@t-online.de...
