SPEZIALEFFEKTE FÜR BÜHNE, FILM + FERNSEHEN
MULTI-STEPPER
BOX
GEBRAUCHSANWEI SUNG
WARNUNG: Die Bedienung pyrotechnischer Zündanlagen ohne Kenntnisse der genauen Funk-
tion birgt ernsthafte Gefahren, bitte nehmen Sie sich daher die Zeit, diese Gebrauchsanweisung
sorgfältig zu studieren.
GÜNTHER SCHAIDT SAFEX-CHEMIE · D-22869 SCHENEFELD · BLANKENESER CHAUSSEE 26/32 · TEL:
+
49 (0) 40-83 92 110 · FAX: 830 14 52
Werbung
Verwandte Anleitungen für SAFEX MULTI-STEPPET BOX
Inhaltszusammenfassung für SAFEX MULTI-STEPPET BOX
- Seite 1 WARNUNG: Die Bedienung pyrotechnischer Zündanlagen ohne Kenntnisse der genauen Funk- tion birgt ernsthafte Gefahren, bitte nehmen Sie sich daher die Zeit, diese Gebrauchsanweisung sorgfältig zu studieren. GÜNTHER SCHAIDT SAFEX-CHEMIE · D-22869 SCHENEFELD · BLANKENESER CHAUSSEE 26/32 · TEL: 49 (0) 40-83 92 110 · FAX: 830 14 52...

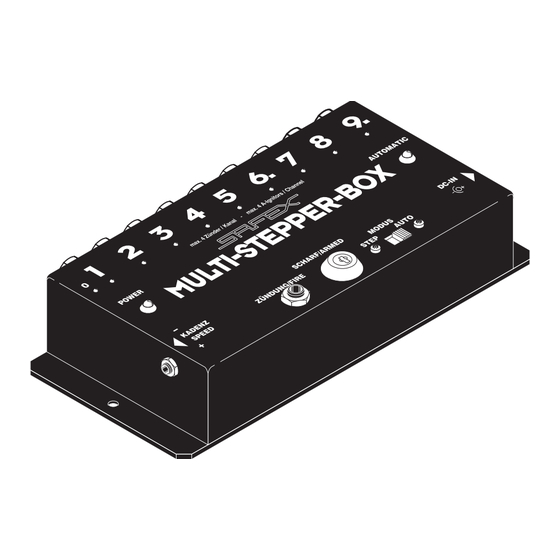

- Seite 2 10 • GA MULTI-STEPPER-BOX 7.99 MULTI-STEPPER-BOX Zündkabel Positionsanzeige zum Effekt Warnung „Automatic“ Netzbuchse Zündausgangsbuchsen für Netzgerät NT1 Modus-Wahlschalter Schlüsselschalter Batteriefach Power/Scharf Zündkabel Signaleingang zum PYROASSISTENT Kadenzregler (vom Zündgerät) (automatische Zündgeschwindigkeit) MULTI-STEPPER-BOX MEGA-BOX MULTI-STEPPER-BOX MULTI-STEPPER-BOX MULTI-STEPPER-BOX Anwendungsbei- Anwendungsbei- Anwendungsbei- spiel 1 spiel 2 spiel 3 Multistepper an Kanal 1...
-
Seite 3: Wichtiger Hinweis
ALLGEMEINES kelt. Er bietet dem professionellen Anwender unbeschränkte Möglichkeiten bei der Zündung von SAFEX-Pyro’s und Effektmitteln und wird zusammen mit den SAFEX- Zündgeräten PYRO ASSISTENT 1 oder 2 verwendet. Sie dienen zu Auslösung des SAFEX-MULTI-STEPPERs und werden mit ihm über ein SAFEX-Zündkabel verbunden. -
Seite 4: Betriebsmodus Wählen
Verwendung von pyrotechnischen Gegenständen anwendbaren Vorschriften und Si- cherheitsregeln, insbesondere die Gebrauchsanweisung der pyrotechnischen Gegen- stände, unbedingt beachtet werden. Zur Auslösung des SAFEX-MULTI-STEPPERS sind primär der SAFEX-PYRO ASSISTENT 1 und 2 bestimmt. Wichtig: Erfolgt bei Betätigung der Zündtaste im Schrittmodus keine Zündung, muß der Zünd- Vorgang abgebrochen werden, wenn sich im Gefahrenbereich der an weiteren Ausgängen angeschlossenen Effekte Personen befinden, da die Schrittposition... - Seite 5 Die Abschußboxen verfügen über jeweils eine Eingangs- und eine Ausgangsbuchse, es können daher mehrere Boxen mit Zündkabel miteinander verbunden werden. ZÜNDLEISTUNG An jeden Ausgang des SAFEX-MULTI-STEPPERS können max. 4 Zünder (Typ A) bzw. Pyro’s oder 4 Abschußboxen mit jeweils einem Gegenstand gleichzeitig gezündet werden.
- Seite 6 Ausgängen angeschlossenen Effekte Personen befinden, da die Schrittposition nicht mehr sicher festgestellt werden kann! E WEITERE HINWEISE Der SAFEX PYRO ASSISTENT 1 besitzt sechs Zündkanäle, der PYRO ASSISTENT 2 zehn Zündkanäle. An diese Zündkanäle können bei Bedarf weitere Stepper oder aber auch normale Zündboxen angeschlossen werden.
- Seite 7 MEGA-BOX Eine weitere Ergänzung des SAFEX-Zündsystems ist die SAFEX MEGABOX. Sie ist äußerlich dem SAFEX PYRO STEPPER ähnlich, enthält jedoch nur zwei Ausgänge zum Anschluß von bis zu 50 pyrotechnischen Gegenständen in Reihenschaltung. Auf diese Weise ist es möglich, große Wasserfall- und Fontäneneffekte auszulösen.
- Seite 8 Personen die Sicherheitsabstände zu den pyrotechnischen Gegenständen stets einzuhalten. Der SAFEX-MULTI-STEPPER ist so eingerichtet, daß im scharf geschalteten Zustand eine Auslösung des ersten und der Folgekanäle nur erfolgen kann, wenn ein definier- ter, kräftiger Stromimpuls von ca. 1 Sek. Dauer durch das Zündgerät auf die Signaleingangsbuchse gegeben wird.
- Seite 9 GA MULTI-STEPPER-BOX 7.99 •...
- Seite 10 10 • GA MULTI-STEPPER-BOX 7.99 ® GÜNTHER SCHAIDT SAFEX CHEMIE D-22869 Schenefeld · Blankeneser Chaussee 26/32 Tel.: ( 49) 0 40-83 92 11-0 · Fax: ( 49) 0 40-830 14 52 e-mail: safex-chemie@t-online.de...
