SAFEX PYRO-ASSISTENT 2 Gebrauchsanweisung Seite 12

12 /
14 • GA PYROASSISTENT 2 •
10.01
Der Pyro-Assistent 2 ist für die Zündung von immer einem Kanal mit maximaler
Zünderzahl eingerichtet.
Jedoch kann unmittelbar nach dem Zünden eines Kanals der Kanalschalter des
nächsten Kanals eingeschaltet und durch Betätigung des Zündtasters gezündet
werden.
Auf diese Weise ist ein sehr schnelles Abfeuern aller zehn Kanäle möglich.
Werden nur einige wenige Zünder pro Kanal angeschlossen, z. B max 15 Stk., könnte
das System selbstverständlich alle zehn Kanäle gleichzeitig zünden.
Da das Zündvermögen des PYRO-ASSISTENTEN 2 im wesentlichen von der Qualität der
Zündkabel abhängt, empfehlen wir die Verwendung von SAFEX-Zündkabeln, die für
optimale Leistung ausgelegt sind.
Hinweis:
Nach dem Zünden eines Kanals verlöscht üblicherweise die güne Zündkreiskontroll-
LED, weil durch Abbrand der Zünder der Stromkreis unterbrochen wird.
Bei manchen pyrotechnischen Gegenständen kann es vorkommen, daß die im Zünder
befindlichen Drähte durch Metallpartikel oder Verbrennungsrückstände kurzgeschlossen
werden oder sich die Drähte bei der Explosion verformen oder verbiegen.
In diesem Falle leuchtet die Durchgangskontrolle auch nach erfolgter Zündung am
Zündgerät auf. Dieser Vorgang ist nicht vermeidbar und ist keine Fehlfunktion des
Gerätes.
Ein korrektes Zünden aller pyrotechnischen Gegenstände kann daher nur durch direkten
Beobachtung überprüft werden.

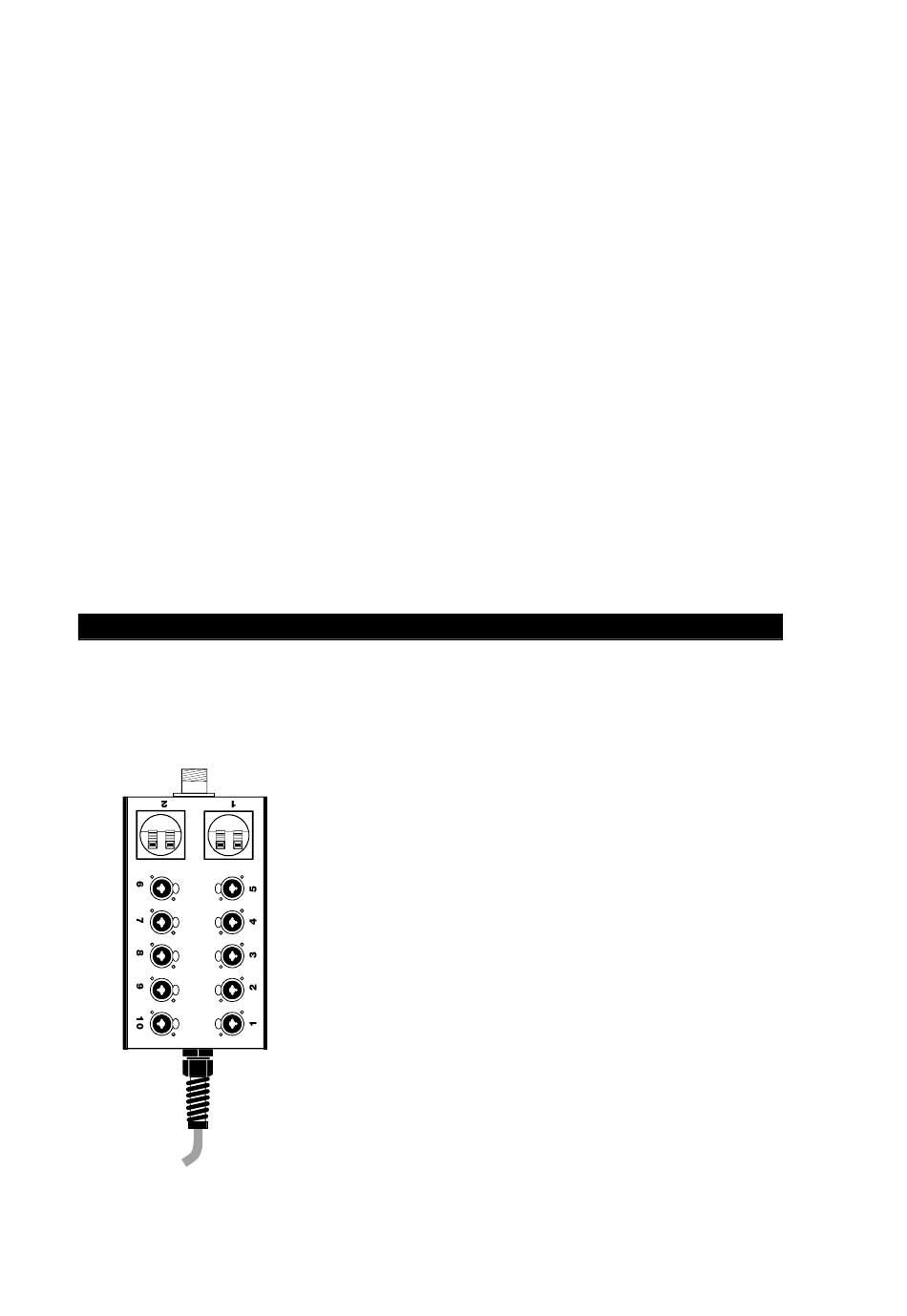

D MULTICOREKABEL UND SPLITBOX
Zum Anschluß einer Splitbox ist ein 12-adriges Multicore-Kabel (25 und 50 mtr.) mit
Steckern an beiden Enden erhältlich.
Die SAFEX-Combis-Splitbox besitzt zehn Buchsen passend für Klinke ∅ ∅ ∅ ∅ ∅ 6,3 mm und
3-pol. XLR-Stecker, die es dem Benutzer ermöglichen, von dieser Box aus Zündkabel
an die jeweilige Verwendungsstelle zu führen.
Sicherheitshinweis
:
Das Multicore-Kabel muß sicher geschützt vor Beschädigung verlegt werden, da
eine mechanische Beschädigung des Kabels (z. B. Durchstechen mit einem Nagel,
Anschneiden durch eine scharfe Metallkante oder Einquetschen in einer Türkante) zu
dem Risiko führen kann, daß sich im Kabel Adern kurzschließen.
Ein solcher Kurzschluß kann dazu führen, daß bei Betätigung eines Zündkanals andere
Zündkanäle gleichzeitig mitgezündet werden, was eine Gefahr darstellen kann. (Insbe-
sonders bei dauerhafter Verlegung ist es ratsam, einen Kabelschutzschlauch/-kanal zu
verwenden, im Freien auch um das Kabel gegen Tierfraß zu schützen)
Beim Anschluß von Effekten, deren Früh- oder Fehlzündung zu einer Gefahr führen
würde, muß das Multicore-Kabel im Zweifelsfalle vor jeder Zündung auf einwand-
freie Beschaffenheit geprüft werden.
Diese Prüfung kann z. B. mittels eines Voltmeters durchgeführt werden.
In Zweifelsfällen ist eine Zündfunktionsprüfung durchzuführen, in dem an alle Kanäle
der Splittbox ein Zünder ohne Effektmittel, z. B. ein Zünder Typ SA 0 angeschlossen
wird. Diese werden probeweise nach einander gezündet, um festzustellen, ob Zünder
anderer Kanäle falsch oder mitgezündet werden.
