Miteinander verbundene SAFEX-Abschußboxen ergeben eine Parallelschaltung!
Die auf der Anschlußseite der Abschußboxen befindlichen beiden Klinkenbuchsen
sind so verschaltet, daß an einer der beiden das Zündkabel vom Zündgerät und an die
andere ein Verbindungskabel zur nächsten Zündbox eingesteckt werden kann (Durch-
schleif-/Slave-Funktion, elektrisch jedoch Parallelschaltung, keine Reihenschal-
tung).
Mit Zübdkabeln mit Klinkensteckern an beiden Seiten (Typ B/D) können so bis zu 15
Abschußboxen an einen Zündkanal angeschlossen werden.
Die Gesamtlänge der Kabel und die Anzahl der Boxen ist begrenzt = 100 m für insgesamt
15 Boxen, siehe dazu Abschnitt „C - Zündleistung".

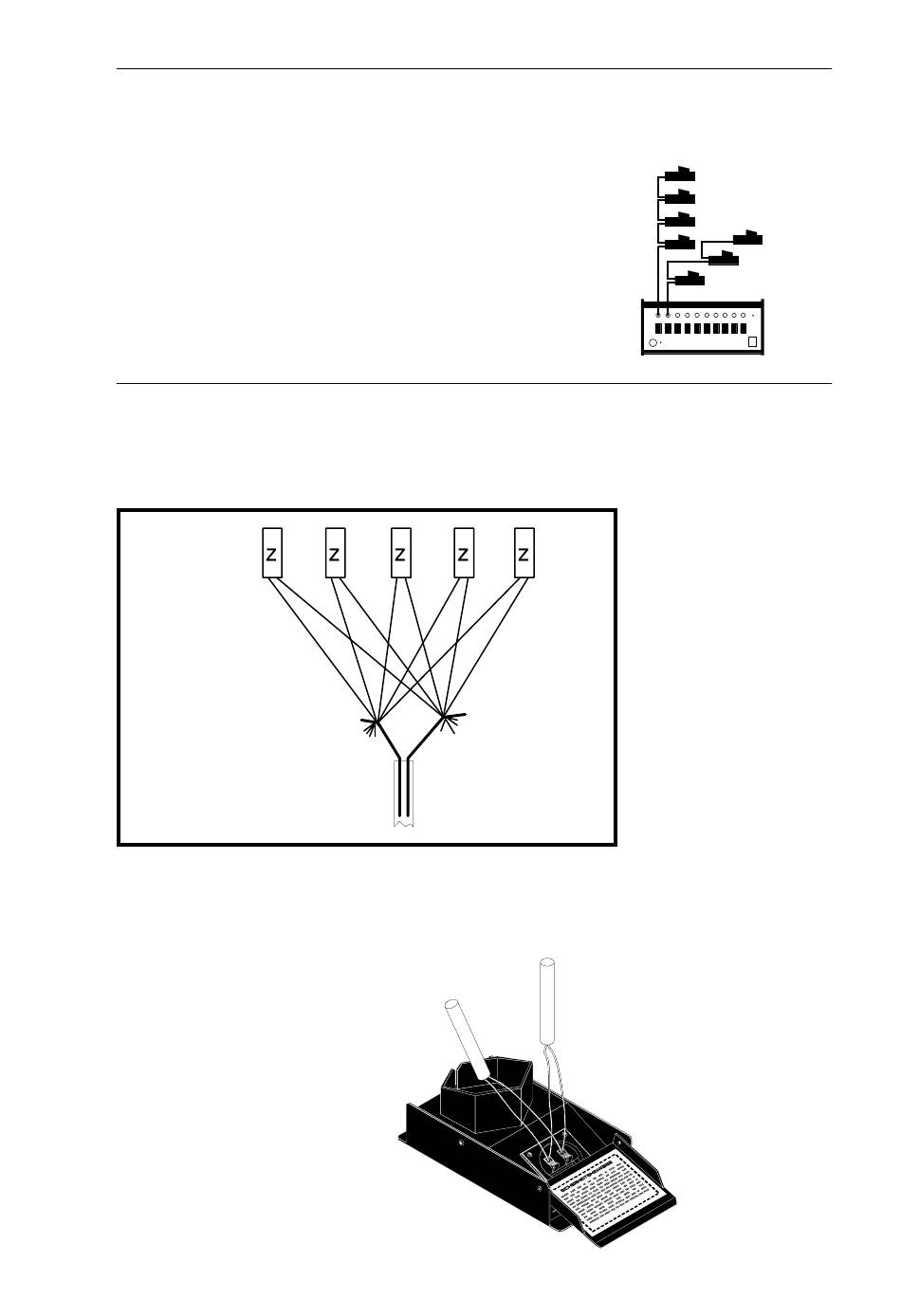

Die nebenstehende Abb. zeigt den Anschluß meherer Boxen an zwei Kanäle.
Parallelanschluß bedeutet, daß alle Zünder gemeinsam mit der einen Seite an einen Pol
der Zündleitung und mit der anderen Seite alle an den zweiten Pol der Zündleitung
angeschlossen werden, so als wenn mehrere Menschen mit der rechten Hand das eine
Kabel und mit der linken Hand das andere Kabel gemeinsam berühren.
Parallelanschluß mehrerer Zün-
der/Pyro's an ein Zündkabel
Auch an eine Abschußbox können bei Bedarf mehrere Zünder angeschlossen werden,
auch hier besteht die Möglichkeit, diese parallel oder in Reihe anzuschließen.
Paralellanschluß zweier Effek-
te an eine Abschußbox
Diese Anschlußart empfiehlt sich insbeson-
dere bei Effektmitteln unterschiedlicher
Hersteller oder mit unteschiedlichen Zün-
dern, da so sichergestellt wird, daß unterschiedliche
elektrische Werten nicht zwangsläufig zu Versagern führt!
