6 Installation
a
b
c
d

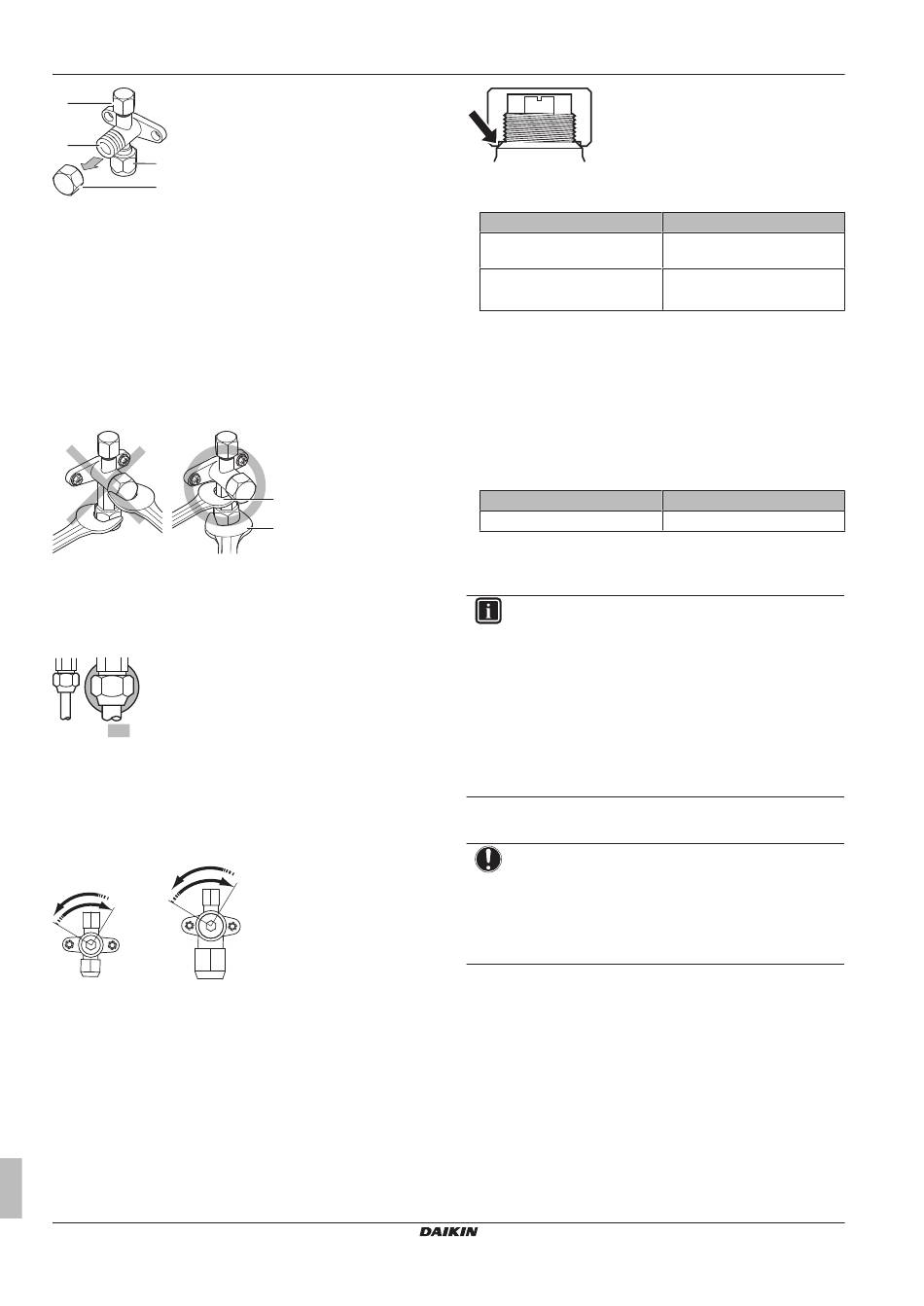

a Service-Stutzen und Kappe des Service-Stutzens
b Ventilschaft
c Bauseitiger Rohrleitungsanschluss
d Ventilschaft-Kappe
▪ Achten Sie darauf, dass beide Absperrventile während des
Betriebs geöffnet sind.
▪ Beim Ventilschaft NICHT übermäßig Kraft ausüben. Sonst könnte
der Ventilkörper brechen.
▪ IMMER erst das Absperrventil
Schraubenschlüssel sichern und dann zum endgültigen Lösen
oder Festziehen der Überwurfmutter einen Drehmomentschlüssel
nehmen. Den Schraubenschlüssel NICHT auf die Ventilschaft-
Kappe legen. Dadurch könnte eine Kältemittel-Leckage verursacht

werden.

a Schraubenschlüssel
b Drehmomentschlüssel
▪ Wenn zu erwarten ist, dass der Betriebsdruck niedrig sein wird (z.
B. wegen niedriger Außentemperaturen),
Überwurfmutter beim Absperrventil der Gasleitung mit genügend
Silikon-Dichtmittel versiegelt werden, um Einfrieren zu verhindern.
Silikon-Dichtungsmittel; auf eine lückenlose Versiegelung
achten.
So öffnen/schließen Sie das Absperrventil
1 Die Absperrventil-Abdeckung abnehmen.
2 Einen Sechskantschlüssel (Flüssigkeits-Seite: 4 mm, Gasseite:
4 mm) in den Ventilschaft einführen und dann den Ventilschaft
drehen:
Zum Öffnen nach links drehen.
Zum Schließen nach rechts drehen.
3 Sobald das Absperrventil NICHT WEITER gedreht werden
kann, nicht weiter drehen. Jetzt ist das Ventil geöffnet/
geschlossen.
So handhaben Sie die Schaftabdeckung
▪ Der Pfeil zeigt, wo die Schaft-Kappe abgedichtet ist. NICHT
beschädigen.
Referenz für Installateure
16
mit einen normalen
a
b
sollte die
▪ Nach Betätigen des Absperrventils die Schaft-Kappe fest ziehen
und prüfen, ob Kältemittel austritt.
Element
Ventilschaft-Kappe,
Flüssigkeits-Seite
Ventilschaft-Kappe, Gas-Seite
(a) Bei Klasse 35
(b) Bei Kasse 50+60
So handhaben Sie die Abdeckung des
Wartungsanschlusses
▪ Da es sich beim Service-Stutzen um ein Schrader-Ventil handelt,
muss IMMER ein Einfüllschlauch mit Ventil-Zungenspatel benutzt
werden.
▪ Nach Betätigen des Service-Stutzens die Kappe des Service-
Stutzens befestigen und prüfen, ob Kältemittel austritt.
Element
Kappe des Service-Stutzens
6.4.7 Verbindungen zwischen Außen- und
Inneneinheit mit Reduzierstücken
INFORMATION
▪ Wenn der Durchmesser der Kältemittelrohre der
Inneneinheit NICHT
Kältemittelrohre der Außeneinheit entspricht, benutzen
Sie Reduzierstücke.
▪ Setzen Sie die
Inneneinheit ein.
▪ Benutzen Sie IMMER denselben Rohrdurchmesser wie
bei den Anschlüssen an der Außeneinheit.
▪ Siehe die Installationsanleitung
Reduzierstücke.
Den Gewindeanschluss der Außeneinheit, wo die Überwurfmutter
aufgesetzt wird, mit Kältemittelöl bestreichen.
HINWEIS
Verwenden Sie einen geeigneten Drehmomentschlüssel,
um die Beschädigung des Anschlussgewindes durch
Überziehen der Überwurfmutter zu vermeiden. Achten Sie
darauf, NICHT die Mutter zu überziehen, sonst könnte das
kleinere Rohr beschädigt werden (ungefähr 2/3-1× des
normalen Drehmoments).
6.4.8 So schließen Sie Kältemittelrohre an die
Außeneinheit an
▪ Rohrleitungslänge. Die Länge der bauseitigen Rohre so kurz wie
möglich halten.
▪ Rohrleitungsschutz. Die
physikalische Beschädigung zu schützen.
1 Den Kältemittelflüssigkeit-Anschluss von der Inneneinheit an
das Flüssigkeits-Absperrventil der Außeneinheit anschließen.
Anzugsdrehmoment (N•m)
21~28
(a)
21~28
(b)
49~59
Anzugsdrehmoment (N•m)
11~14
dem Durchmesser der
Reduzierstücke auf Seite der
zur Option
bauseitigen Rohre sind gegen
RZAG35~60A2V1B
