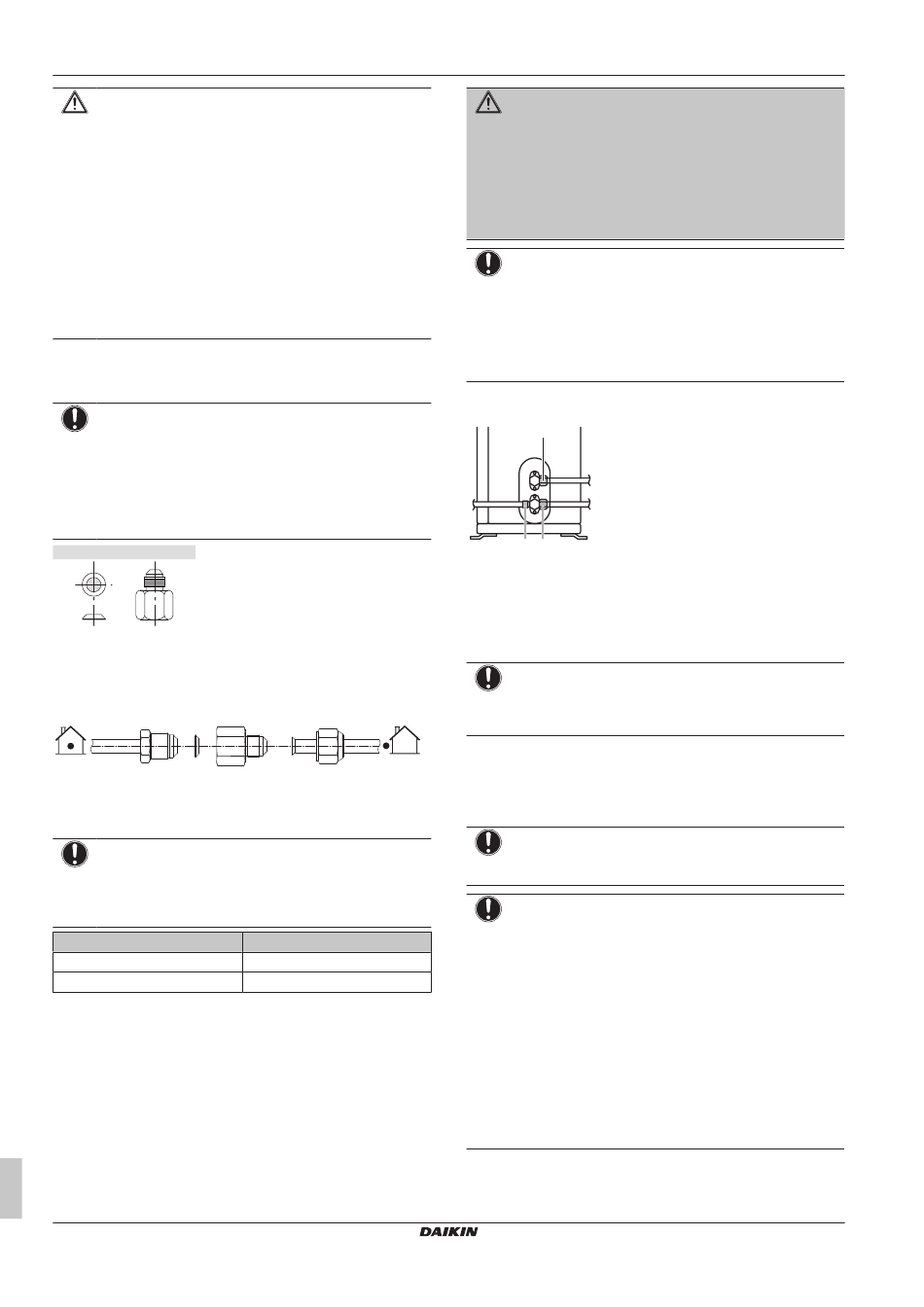

5 Rohrinstallation
VORSICHT
▪ Bei Einheiten, die während der Verbringung mit
Kältemittel R32 geladen werden, ist vor Ort kein
Hartlöten oder Schweißen durchzuführen.
▪ Wenn während der Installation des Kältemittelsystems
Teile zusammengefügt werden müssen, bei denen
mindestens ein Teil mit Kältemittel geladen ist, müssen
die
folgenden
Verbindungsstücke, die innerhalb belegter Räume nicht
dauerhaft sind, sind bei R32 nicht zugelassen. Das gilt
nicht für vor Ort erstellte Verbindungen, die die
Inneneinheit direkt mit dem Rohrsystem verbinden. Vor
Ort erstellte Verbindungen, die das Rohrsystem direkt
mit
Inneneinheiten
dauerhafter Natur sein.
5.2.1
Verbindungen zwischen Außen- und
Inneneinheit mit Reduzierstücken
HINWEIS
Bei der Kombination von Außeneinheit RXA42B5V1B9 und
Inneneinheit FTXA42AW, FTXA42BB, FTXA42BS oder
FTXA42BT benutzen Sie am Gasrohr-Anschluss der
Inneneinheit das Reduzierstück Daikin als Option für
asymmetrische Rohrkombinationen ASYCPIR (Ø12,7 mm
→ Ø9,5 mm). Diese Option wird vom Installateur geliefert,
sie ist NICHT Teil des zur Einheit gehörenden Zubehörs.
ASYCPIR Ø12.7→ Ø9.5
Anschlussbeispiele:
▪ Bei Anschließen eines Ø9,5 mm Zwischenrohres (von der
Außeneinheit kommend) an ein Ø12,7 mm Gasrohr-Anschluss bei
der Inneneinheit
c
a
b
Ø12.7
a
Gasrohr-Anschluss an der Inneneinheit
b
Dichtung ASYCPIR (Ø12,7 mm → Ø9,5 mm)
c
Reduzierstückkörper ASYCPIR (Ø12,7 mm → Ø9,5 mm)
d
Überwurfmutter für Ø9,5 mm (bei der Außeneinheit)
HINWEIS
Um Gasaustritte zu vermeiden, geben Sie Kältemittelöl auf
beide Seiten der Dichtung (b) und NUR auf die Innenfläche
der Bördelmutter. Bei R32 (FW68DA) verwenden Sie
Kältemittelöl.
Anschluss
Reduzierstückkörper Ø12,7
Überwurfmutter Ø9,5
5.2.2
So schließen Sie Kältemittelrohre an die
Außeneinheit an
▪ Rohrleitungslänge. Die Länge der bauseitigen Rohre so kurz wie
möglich halten.
▪ Rohrleitungsschutz.
Die
physikalische Beschädigung zu schützen.
Installationsanleitung
12
Anforderungen
erfüllt
werden:
verbinden,
müssen
nicht
d
Ø9.5
Anzugsdrehmoment (N•m)
50~60
33~39
bauseitigen
Rohre
sind
gegen
WARNUNG
Bei der Installation müssen erst die Kältemittelleitungen
fest angeschlossen sein. Erst dann darf der Verdichter
gestartet werden. Sind die Kältemittelleitungen NICHT
angeschlossen und ist das Absperrventil geöffnet, wenn
der Verdichter läuft, dann wird Luft eingesogen. Dadurch
entsteht im Kältemittelkreislauf ein anormaler Druck, der zu
Beschädigungen
führen
Körperverletzungen.
HINWEIS
▪ Die Überwurfmutter verwenden, die an der Einheit
angebracht ist.
▪ Um Gasaustritte zu vermeiden, geben Sie Kältemittelöl
NUR auf die Innenflächen der Bördelanschlüsse. Bei
R32 (FW68DA) verwenden Sie Kältemittelöl.
▪ Verbindungsstücke NICHT mehrmals benutzen.
1 Den Kältemittelflüssigkeit-Anschluss von der Inneneinheit an
das Flüssigkeits-Absperrventil der Außeneinheit anschließen.
a
c b
a
Flüssigkeits-Absperrventil
b
Gas-Absperrventil
c
Service-Stutzen
2 Den
Anschluss
des
gasförmigen
Inneneinheit an das Gas-Absperrventil der Außeneinheit
anschließen.
HINWEIS
Es wird empfohlen, die Kältemittelleitung zwischen Innen-
und Außengerät in einem Kanal zu verlegen oder die
Kältemittelleitung mit Klebeband zu umwickeln.
5.3
Kältemittelleitungen überprüfen
5.3.1
So führen Sie eine Leckprüfung durch
HINWEIS
Überschreiten Sie NICHT den maximalen Betriebsdruck
des Geräts (siehe "PS High" am Typschild des Geräts).
HINWEIS
Benutzen Sie STETS den empfohlenen Blasenbildungs-
Test, den Sie bei Ihrem Großhändler erhalten können.
Verwenden Sie KEIN Seifenwasser:
▪ Seifenwasser kann dazu führen, dass Komponenten
wie
Überwurfmutter
zerspringen.
▪ Denn
Seifenwasser
Feuchtigkeit aufnimmt, die gefriert, wenn das Rohr kalt
wird.
▪ Seifenwasser
enthält
Bördelverbindungen zu Korrosion führen kann (bei den
Berührungspunkten der Überwurfmutter aus Messing
mit dem Kupfer).
kann
und
sogar
zu
Kältemittels
von
der
oder
Absperrventilkappen
kann
Salz
enthalten,
das
Ammoniak,
das
bei
