Installationsanleitung
Glaskeramik-Kochfeld, Teppan Yaki
Rahmenlos, für flächenbündigen Einbau
Mit untergebauten Schublade oder Möbel bezüglich Kühlzufuhr

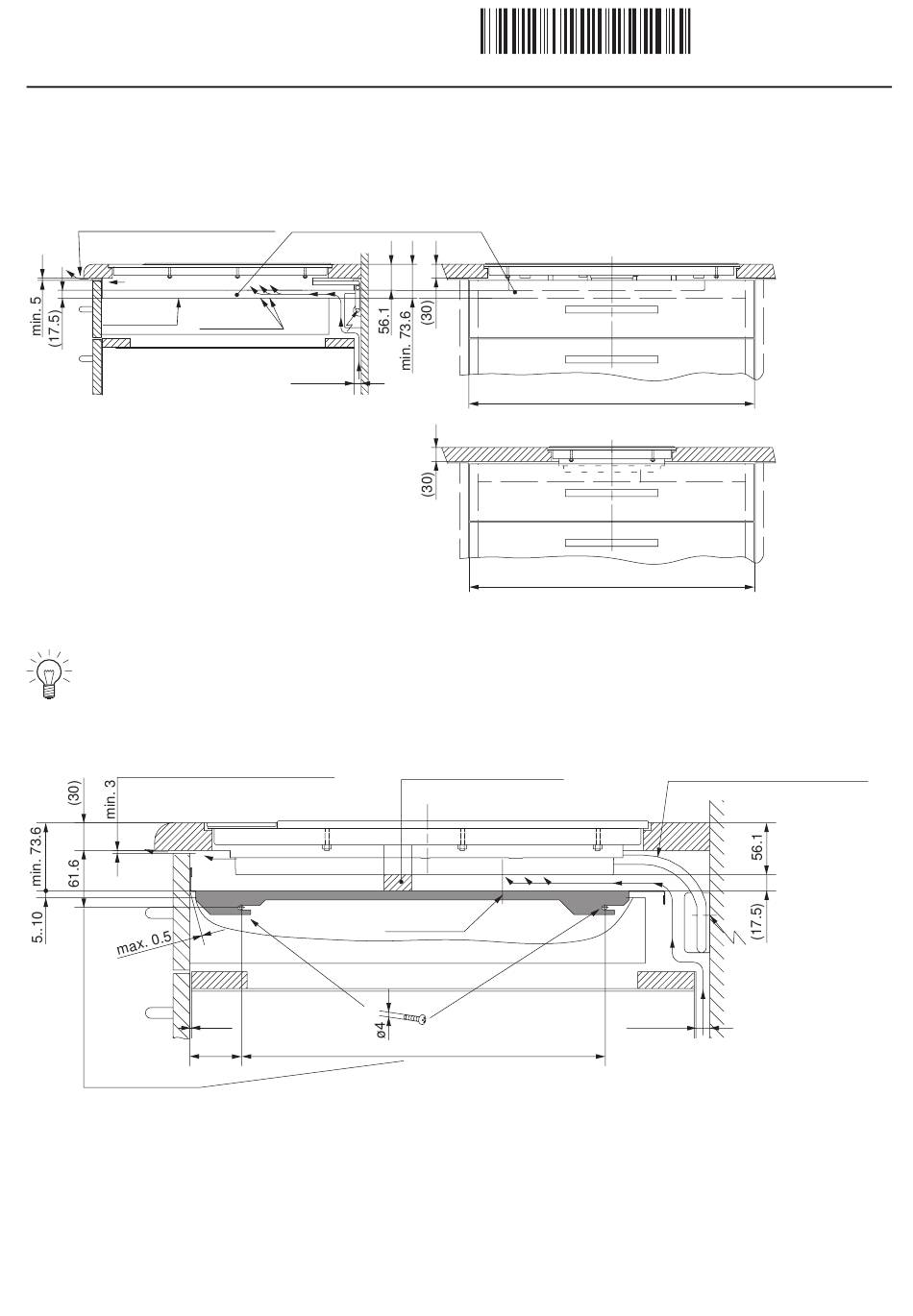

Um eine gute Belüftung zu gewährleisten, muss unter dem Gerät ein mindestens 17.5 mm hoher Raum sichergestellt sein.
Luftspalt min. 5 mm über
ganze Möbelbreite min. 25 mm
Schublade
Einbau des Lüftungs- Schutzbleches bei 3 mm frontseitigem Lüftungsspalt (siehe Zubehör)
Für eine ausreichende Lüftung des Kochfeldes ist ein Lüftungs- Schutzblech erfoderlich.
Die Distanz zwischen unterseite Gerät und Lüftungs- Schutzblech muss min. 17.5 mm betragen.
Luftspalt über ganze
Möbelelementbreite min. 17 cm
nach Schablone
Erforderlicher Raum
für die Belüftung
2
unterhalb der Arbeitsplatte
Ventilatoren
min. 15
2
(2.5)
56
min. 400 für GK16TIYSF
Dichtung gut anliegend
über Möbelelementbreite
Ventilator
Schublade
393
3
Gk26TIYSF
600/550
Gk16TIYSF
600/550
Achtung:
Netzkabel nicht im Bereich
des Schutzbleches deponieren
min. 15
