- Seite 1 V-ZUG AG Glaskeramik-Kochfeld Induktion Wok Bedienungsanleitung...
- Seite 2 Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten. Gültigkeitsbereich Die Modellnummer entspricht den ersten Stellen auf dem Typenschild. Diese Bedienungsanleitung gilt für: Modell-Nr. GK16TIWSF 87A, 31010 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2012...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1 Sicherheitshinweise 1.1 Verwendete Symbole ........5 1.2 Allgemeine Sicherheitshinweise . - Seite 4 6 Benutzereinstellungen 6.1 Benutzereinstellungen ändern ....... . 29 6.2 Benutzereinstellungen vorzeitig ausschalten ..... 29 7 Pflege und Wartung 7.1 Reinigung .
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Verwendete Symbole Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen! Informationen und Hinweise, die zu beachten sind. Informationen zur Entsorgung. Informationen zur Bedienungsanleitung. Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. ➤... -
Seite 6: Allgemeine Sicherheitshinweise
1 Sicherheitshinweise Allgemeine Sicherheitshinweise • Gerät erst nach dem Lesen der Bedienungs- anleitung in Betrieb nehmen! • Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschliesslich Kinder) mit einge- schränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beauf- sichtigt oder erhielten von ihr Anweisungen,... -
Seite 7: Gerätespezifische Sicherheitshinweise
1 Sicherheitshinweise Gerätespezifische Sicherheitshinweise • WARNUNG: Ist die Oberfläche gerissen, ist das Gerät abzuschalten und vom Stromnetz zu trennen, um einen möglichen elektrischen Schlag zu vermeiden. • WARNUNG: Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiss. Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden. - Seite 8 1 Sicherheitshinweise • Verwenden Sie niemals ein Dampfreinigungs- gerät. • Gegenstände aus Metall, wie z. B. Messer, Gabeln, Löffel, Deckel und Aluminiumfolie, sollten nicht auf dem Kochfeld abgelegt werden, da sie heiss werden können. • Nach dem Gebrauch ist die Kochplatte durch ihre Regel- und/oder Steuereinrichtungen auszuschalten und nicht allein durch die Topferkennung.
-
Seite 9: Gebrauchshinweise
1 Sicherheitshinweise Gebrauchshinweise Vor der ersten Inbetriebnahme • Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen. Bestimmungsgemässe Verwendung • Das Gerät ist für die Zubereitung von Speisen im Haushalt vorgesehen. Bei zweckentfremdetem Betrieb oder falscher Behandlung kann keine Haftung für eventuelle Schäden übernommen werden. - Seite 10 1 Sicherheitshinweise Zum Gebrauch • Versuche haben ergeben, dass für Träger von Herzschrittmachern unter normalen Bedingungen keine Risiken bestehen. Wenn Sie als Träger eines Herzschrittmachers (oder eines Hörgerätes oder eines anderen Implan- tates) volle Gewissheit darüber haben möchten, dass der Umgang mit dem Gerät für Sie problemlos ist, sollten Sie sich von der dafür zuständigen, kompetenten ärztlichen Fachstelle eingehend informieren lassen.
- Seite 11 1 Sicherheitshinweise Geräteschäden vermeiden • Bei Überhitzung Kochplatte ausschalten und ganz abkühlen lassen. Kein Geschirr darauf stellen. Keinesfalls mit kaltem Wasser abschrecken. • Nicht auf das Gerät steigen. • Kein heisses Kochgeschirr auf den Rahmen stellen um die Silikonfugen nicht zu beschädigen. •...
-
Seite 12: Entsorgung
Entsorgung Verpackung Erstickungsgefahr! Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Verpackungsteile von Kindern fern halten. Das Verpackungsmaterial ist gekennzeichnet und soll dem Recycling zugeführt und umweltgerecht entsorgt werden. Deinstallation Stecker aus der Steckdose ziehen bzw. Anschluss von einem Elektriker ➤... -
Seite 13: Erste Inbetriebnahme
Erste Inbetriebnahme • Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen. • Während den ersten Betriebsstunden einer Kochzone können sich störende Gerüche entwickeln. Dies ist eine normale Erscheinung bei fabrik- neuen Geräten. -
Seite 14: Ihr Gerät

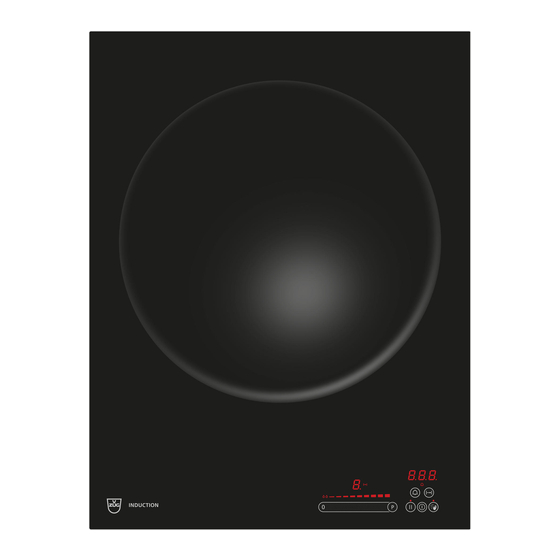

Ihr Gerät Geräteübersicht GK16TIWSF • Wok-Kochzone ø 300 mm • Original-Wok-Pfanne mit Deckel, Abtropfgitter und Stehhilfe... -
Seite 15: Bedienungs- Und Anzeigeelemente
4 Ihr Gerät Bedienungs- und Anzeigeelemente Tasten Gerät EIN/AUS Slider (Einstellen Leistungsstufe) PowerPlus Kochpause EIN/AUS und Wiederherstellfunktion Einschaltdauer Timer Wischschutz EIN/AUS Anzeigen 1 Schmelzfunktion aktiviert 2 Leistungsstufe der Kochzone 3 Einschaltdauer aktiviert 4 Einschaltdauer/Timer 5 Timer aktiviert 6 Wischschutz aktiviert 7 Pause aktiviert/Wiederherstellung gespeicherter Einstellungen möglich... -
Seite 16: Funktion Von Induktions-Kochfeldern
4 Ihr Gerät Funktion von Induktions-Kochfeldern Induktions-Kochfelder unterscheiden sich in ihrer Wirkungsweise wesentlich von konventionellen Kochfeldern oder Kochplatten. Die unter der Glaske- ramik liegende Induktionsspule erzeugt ein schnell wechselndes Magnetfeld, welches direkt den magnetisierbaren Boden des Kochgeschirrs erhitzt. Die Glaskeramik wird nur durch das heisse Kochgeschirr erwärmt. Wird das Kochgeschirr von der Kochzone entfernt, unterbricht die Leistungs- zufuhr sofort. -
Seite 17: Topferkennung
4 Ihr Gerät Topferkennung Die Kochzone ist mit einer Topferkennung ausgestattet. Damit die Kochzone eingeschaltet werden kann, muss die Original-Wok-Pfanne in die Kochzone gestellt werden. • Wird die Original-Wok-Pfanne während des Betriebs entfernt, – blinkt die gewählte Leistungsstufe abwechselnd mit •... - Seite 18 4 Ihr Gerät Geräusche während des Betriebs Das Kochgeschirr kann während des Betriebs Geräusche erzeugen. Dies ist kein Anzeichen für eine Störung. Die Funktion des Gerätes wird in keiner Weise beeinträchtigt.
-
Seite 19: Bedienung
Bedienung Im ausgeschalteten Zustand sind alle Anzeigen dunkel (Standby-Modus), ausser die Restwärmeanzeige , wenn die Kochzone noch heiss ist. Gerät ein- und ausschalten Gerät einschalten: Taste ca. 1 Sekunde gedrückt halten. ➤ – In allen Anzeigen der Leistungsstufen blinkt – Wenn vor dem Einschalten bereits ein oder mehrere Töpfe auf dem Gerät platziert wurden, blinkt nur in den Leistungsanzeigen der belegten Zonen –... -
Seite 20: Kochzone Ausschalten
5 Bedienung Kochzone ausschalten Auf Slider antippen. ➤ – Falls keine weitere Eingabe erfolgt, schaltet das Gerät nach 10 Sekunden aus. Restwärmeanzeige Solange die Gefahr für eine Verbrennung besteht, leuchtet nach dem Ausschalten in der Anzeige Warmhaltestufe Die Warmhaltestufe hält fertig gegarte Speisen bei ca. 65 °C warm. Diese befindet sich zwischen den Leistungsstufen Schmelzfunktion Mit der Schmelzfunktion kann z.B. -
Seite 21: Simmerfunktion
5 Bedienung Simmerfunktion Mit der Simmerfunktion können z. B. Würste, Knödel oder gefüllte Teigwaren bei ca. 90°C unter dem Siedepunkt gargezogen werden. Simmerfunktion einschalten Auf Slider die Stufe 4 Sekunden gedrückt halten. ➤ – In der Leistungsstufenanzeige leuchten drei Querbalken Simmerfunktion ausschalten Mit Slider beliebige Leistungsstufe einstellen. -
Seite 22: Einschaltdauer
5 Bedienung 5.10 Einschaltdauer Überwachen Sie während der Einschaltdauer das Gargut. Gefahr von Überkochen, Anbrennen und Entzünden! Die Einschaltdauer ermöglicht, dass die Kochzone nach einer eingestellten Dauer (1 min. – 1 h 59 min.) automatisch ausgeschaltet wird. Einschaltdauer einstellen Kochzone einstellen. ➤... - Seite 23 5 Bedienung Einschaltdauer abgelaufen Nach Ablauf der Einschaltdauer – schaltet die Kochzone aus – ertönt ein Signalton – blinken und die Leistungsstufe. Signalton und Anzeigen durch Antippen einer beliebigen Taste ➤ ausschalten.
-
Seite 24: Timer
5 Bedienung 5.11 Timer Der Timer funktioniert wie eine Eieruhr (1 min. – 9 h 59 min.). Er kann immer und unabhängig von allen anderen Funktionen genutzt werden. Timer einstellen Gerät einschalten. ➤ Taste antippen. ➤ – In der Anzeige blinkt Mit Slider die gewünschte Timerdauer einstellen. -
Seite 25: Kindersicherung
5 Bedienung 5.12 Kindersicherung Die Kindersicherung soll ein unbeabsichtigtes Einschalten verhindern. Kindersicherung einschalten Gerät einschalten. ➤ Die Kochzone darf nicht in Betrieb sein. Tasten gleichzeitig antippen. ➤ – Ein Signalton ertönt. Taste erneut antippen. ➤ – Ein Signalton ertönt. – In der Anzeige der Leistungsstufe leuchtet 10 Sekunden lang Bedienung bei aktiver Kindersicherung Gerät einschalten. -
Seite 26: Wiederherstellfunktion
5 Bedienung 5.13 Wiederherstellfunktion Falls das Gerät versehentlich ausgeschaltet wurde, können innerhalb von 6 Sekunden die Einstellungen wiederhergestellt werden. Gerät einschalten. ➤ – Der Leuchtpunkt bei Taste blinkt. Taste antippen. ➤ 5.14 Kochpause Mit dieser Funktion kann die Kochzone bis zu 10 Minuten temporär auf Leistungsstufe geschaltet werden. -
Seite 27: Wischschutz
5 Bedienung 5.15 Wischschutz Diese Funktion verhindert ein unbeabsichtigtes Ändern der Leistungsstufe, wenn z. B. mit einem Tuch über das Bedienfeld gewischt wird. Taste antippen. ➤ – Der Leuchtpunkt der Taste leuchtet. Durch erneutes Antippen der Taste oder automatisch nach ➤... -
Seite 28: Benutzereinstellungen
Benutzereinstellungen Folgende Benutzereinstellungen können individuell eingestellt und gespei- chert werden. Benutzereinstellung Einstellwert Werkeinstellung leise Lautstärke Signalton mittel laut kein Signalton Signalton bei Ende nach 10 s automatisch aus Einschaltdauer/Timer nach 1 min automatisch aus Ende nach 5 min Einschaltzeit Ende nach 10 min PowerPlus Ende nach 15 min Vorgabedauer 0 min... -
Seite 29: Benutzereinstellungen Ändern
6 Benutzereinstellungen Benutzereinstellungen ändern Bei ausgeschaltetem Kochfeld Tasten gleichzeitig ➤ 3 Sekunden gedrückt halten. – Es ertönt ein Signalton. Den Slider antippen. ➤ – Es ertönt ein Signalton. – In der Anzeige 3 steht die Benutzereinstellung z. B. – In der Anzeige 2 steht der aktuelle Einstellwert der Benutzereinstellung Mit Taste wird die nächst höhere und mit Taste die nächst tiefere... -
Seite 30: Pflege Und Wartung
Pflege und Wartung Das Gerät vorzugsweise erst im warmen Zustand reinigen, ansonsten besteht Verbrennungsgefahr. Reinigung Das Kochfeld nach jedem Gebrauch reinigen, so wird das Einbrennen von Speiseresten vermieden. Eingetrockneter und eingebrannter Schmutz benötigt einen höheren Aufwand zum Reinigen. Durch unsachgemässe Behandlung bei der Reinigung können Dekor oder Oberfläche beschädigt werden. -
Seite 31: Reinigung Original-Wok-Pfanne
7 Pflege und Wartung Reinigung Original-Wok-Pfanne Ein Spültuch oder einen nicht kratzenden Schwamm, Wasser und ein ➤ geeignetes Reinigungsmittel verwenden. Keinesfalls scheuernde Reinigungsmittel, kratzende Scheuer- schwämme, Metallwatte usw. verwenden. Diese Produkte beschä- digen die Oberfläche. Hartnäckige Rückstände – z. B. von Reis – einige Zeit in Wasser ➤... -
Seite 32: Störungen Und Fehlermeldungen
Störungen und Fehlermeldungen Was tun, wenn … … das Gerät nicht funktioniert und alle Anzeigen dunkel sind Mögliche Ursache Behebung • Die Sicherung oder der Sicherung ersetzen. ➤ Sicherungsautomat der Sicherungsautomaten wieder einschalten. ➤ Wohnungs- resp. der Hausinstallation ist defekt. •... - Seite 33 8 Störungen und Fehlermeldungen … ein Dauersignalton ertönt, in einer Anzeige blinkt und das Gerät abschaltet Mögliche Ursache Behebung • Eine Taste oder ein Slider Gegenstand oder übergelaufenes Kochgut ➤ wurde länger als entfernen. 10 Sekunden berührt. Gerät wie gewohnt wieder in Betrieb ➤...
- Seite 34 8 Störungen und Fehlermeldungen … in der Anzeige blinkt Mögliche Ursache Behebung • Der Übertemperatur- Kochzone abkühlen lassen. ➤ schutz wurde ausgelöst. Kochgeschirr kontrollieren. ➤ … in der Anzeige blinkt Mögliche Ursache Behebung • Unterbruch in der Anzeige durch Antippen einer beliebigen ➤...
- Seite 35 8 Störungen und Fehlermeldungen … in der Anzeige oder und eine Zahl leuchtet Mögliche Ursache Behebung • Interner Fehler Fehlernummer notieren. ➤ aufgetreten. FN-Nummer des Gerätes notieren, siehe ➤ Typenschild. Service anrufen. ➤...
-
Seite 36: Notizen
Notizen... -
Seite 37: Stichwortverzeichnis
Stichwortverzeichnis Anfragen ....39 Leistungsstufen Anzeigen ....15 «L». - Seite 38 10 Stichwortverzeichnis Vor der ersten Inbetriebnahme ..9 Zubehör Vorsicht Verbrennungsgefahr ..10 Bestellen ....39 Vorsicht Verletzungsgefahr .
-
Seite 39: Reparatur-Service
Diese Angaben finden Sie auf dem Garantieschein, der Original-Rechnung und auf dem Typenschild Ihres Gerätes. Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850. Anfragen, Bestellungen, Servicevertrag Bei Anfragen und Problemen administrativer oder technischer Art sowie für... - Seite 40 Mengen Wasser schnell zu erhitzen. ➤ Kochzone ausschalten Auf Slider antippen. ➤ Gerät ausschalten Taste antippen. ➤ V-ZUG AG Industriestrasse 66, 6301 Zug Tel. +41 (0)41 767 67 67, Fax +41 (0)41 767 61 61 vzug@vzug.ch, www.vzug.ch Service-Center: Tel. 0800 850 850 J87A.010-1...
