Installationsanleitung

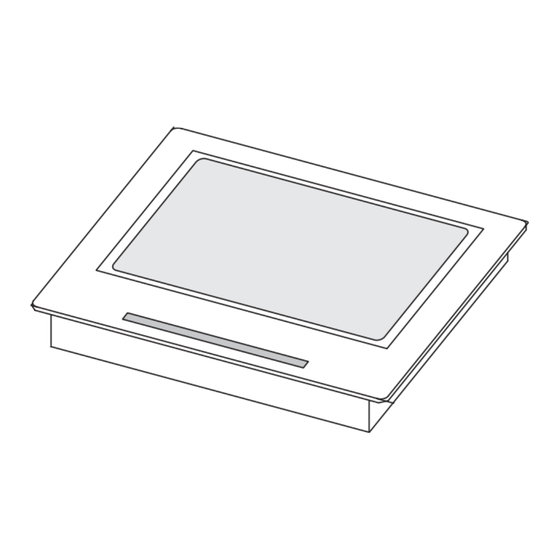

Glaskeramik-Kochfeld, Teppan Yaki
Rahmenlos, für flächenbündigen Einbau
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach
vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für das Modell: 007 (GK16TEYSF)
Allgemeine Hinweise
Beim Einbau in brennbares Material sind die Richtlinien und Normen für Niederspannungsinstallationen und Brandschutz
zwingend einzuhalten.
Typenschild / Anschlussschild
Platzierung: siehe nebenstehende Abbildung
A
Das beigepackte zweite Typenschild zugänglich hinter der Front des unten liegenden
Einbaumöbels aufkleben.
Mitgeliefertes Installationszubehör
Bezeichnung
Art.-Nr.
Dichtungsband-Set
H6.2138
Garglocke
H6.2626
Bratenwender
H6.2627
Zubehör
Bezeichnung
Stahlwinkelset
Baugrösse 60
Schutzblech-Bausatz
Für Nischenbreite 550–600 mm
Für Nischenbreite 825–900 mm
Schnellkleber für Installation der Stahlwinkel
Permabond F246, inkl. Aktivator, Tube à 50 ml. Silitech AG, 3008 Bern.
Kittset
Komplett mit Reinigungsmittel, Primer Typ 1105, Kartusche mit Silikonkleber schwarz, mit Düse.
Geeignet für alle saugfähigen Abdeckungsmaterialien (Holz und Natursteinarten wie Marmor oder Granit).
Spezialprimer Typ 107
Geeignet für nicht saugfähige Abdeckungsmaterialien (nicht geeignet für Polyäthylen, Polypropylen oder Teflon).
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsinstallationen
und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren und
störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berührbar
sein. Alte Installationen überprüfen.
A
Angaben über erforderliche Netzspannung, Stromart und Absicherung sind dem Typenschild zu entnehmen.
Stückzahl
1
1
2
1
J007.120-0
18.3.09 ITH
Typenschild
Anschlussschild
Art.-Nr.
H6.2084
H6.2122
H6.2123
B11.502
86.3928.85
45.2771.76
