Beckhoff C9900-M993 Installation Und Betriebsanleitung
Einbau-ethercat-tastenmodule
Verwandte Anleitungen für Beckhoff C9900-M993
Inhaltszusammenfassung für Beckhoff C9900-M993

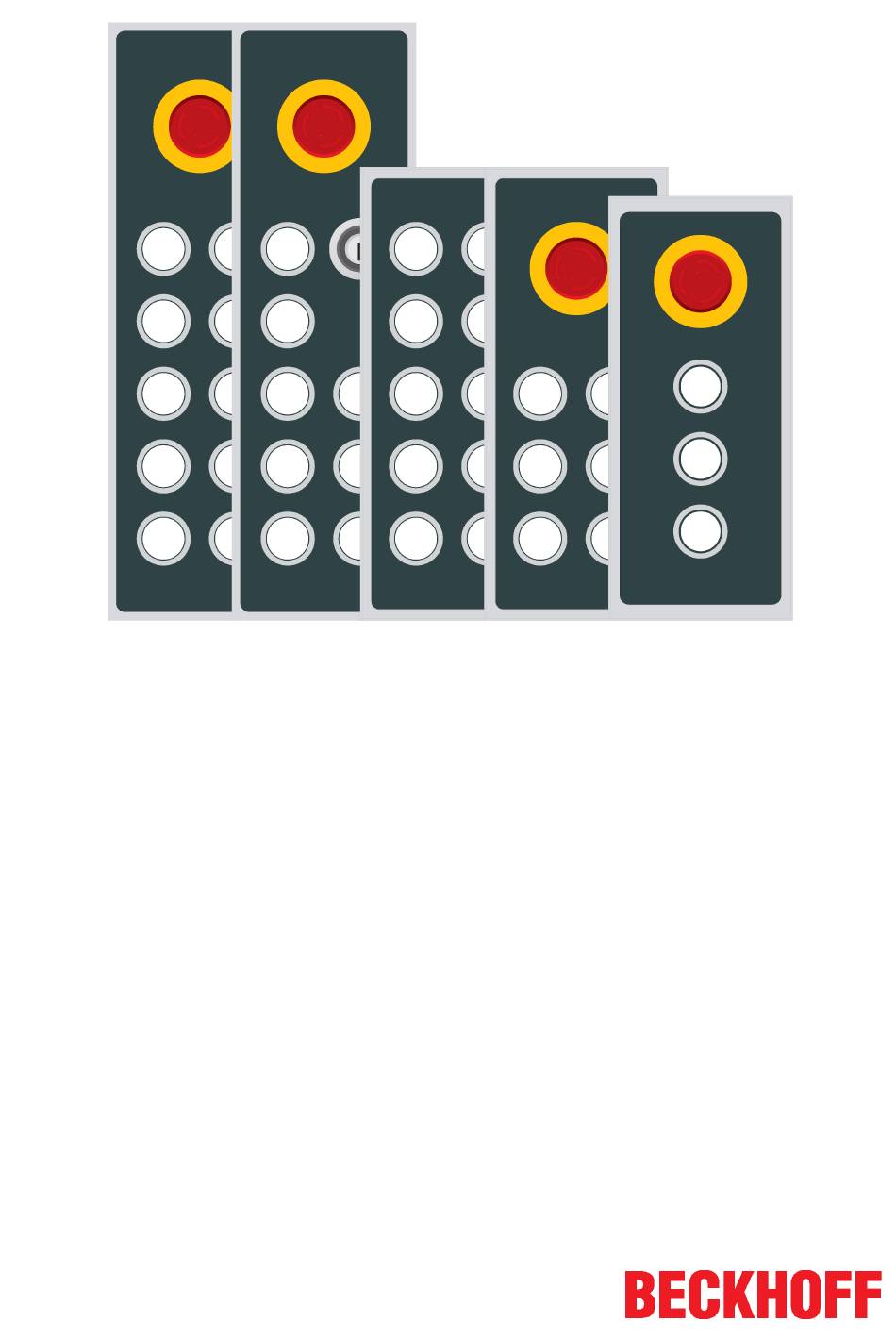

- Seite 1 Installations-und Betriebsanleitung C9900-Mxxx Einbau-EtherCAT-Tastenmodule Version: Datum: 19.09.2018...
-
Seite 3: Inhaltsverzeichnis
Sensorleitung 90° (Für Not-Halt) .................. 12 3.3.6 M12 EtherCAT-Leitung für (hoch) flexible Anwendungen .......... 12 Zubehör ............................ 12 3.4.1 Drehmoment-Schraubwerkzeug .................. 12 TwinCAT System Manager...................... 13 3.5.1 C9900-M993 ........................ 15 3.5.2 C9900-M994 ........................ 16 3.5.3 C9900-M995 ........................ 17 3.5.4 C9900-M997 ........................ 18 3.5.5 C9900-M899 ........................ - Seite 4 Inhaltsverzeichnis Version: 1.0 C9900-Mxxx...
-
Seite 5: Vorwort
EP0851348, US6167425 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizenziert durch die Beckhoff Automation GmbH, Deutschland Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. -
Seite 6: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. -
Seite 7: Transport Und Auspacken
4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den Beckhoff Service. C9900-Mxxx Version: 1.0... -
Seite 8: Produktbeschreibung

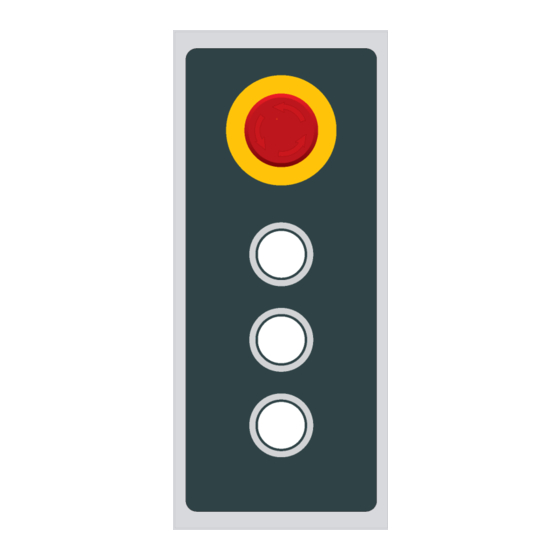

Produktbeschreibung Produktbeschreibung Produktübersicht Die EtherCAT Tastermodule C9900-Mxxx sind dezentrale Tastatur-Eingabe-Module, die für den Einbau in Schaltschränken und Anlagen konzipiert sind. Die in frontseitig Schutzart IP65 und rückseitig Schutzart IP40 ausgeführten Module zeichnen sich dadurch aus, dass Aktionen oder Statusanzeigen direkt am Modul sichtbar werden, so kann jeder Leuchtring der Tasten in den Farben rot, grün, blau und weiß... -
Seite 9: Anschlüsse
Produktbeschreibung Anschlüsse Not-Halt EtherCAT Out EtherCAT In Spannungsversorgung 3.2.1 Stromversorgung Über die 4polige M12 Buchse, wird die Stromversorgung des Tastermodules hergestellt. Die Schutzart des Rundsteckverbinders entspricht dem IP67-Standard. Signal Signal +24V DC 24V DC 3.2.2 EtherCAT IN/OUT Über die 4 polige M12 Buchse, wird EtherCAT verbindung hergestellt. Die Schutzart des Rundsteckverbinders entspricht dem IP67-Standard. -
Seite 10: Anschluss Not-Halt
Produktbeschreibung 3.2.3 Anschluss Not-Halt Über den 5poligen Stecker, wird der Not-Halt in der Tastererweiterung verbunden. Pinbelegung (Not-Halt) Beschreibung NC 1 NC 1 NC 2 NC 2 Anschlusskabel 3.3.1 Powerleitung mit 90° RSV 4pol Zubehör Beschreibung C9900-K741 Powerleitung für Control Panel, schleppfähig, mit 90° RSV 4pol, 10m bestehend aus: - Powerleitung 2x0,75 mm²... -
Seite 11: Powerleitung Mit Rsv 4Pol
Produktbeschreibung 3.3.2 Powerleitung mit RSV 4pol Zubehör Beschreibung C9900-K742 Powerleitung für Control Panel, schleppfähig, mit RSV 4pol, 5m bestehend aus: - Powerleitung 2x0,75 mm² nach UL, Adern farbig codiert - Seite A: Rundstecker 4pol Buchse - Seite B: nicht bestückt C9900-K743 Powerleitung für Control Panel, schleppfähig, mit RSV 4pol, 10m bestehend aus: - Powerleitung 2x0,75 mm²... -
Seite 12: Sensorleitung 90° (Für Not-Halt)
Sensorleitung, M12, gewinkelt 90°, Stift, 4-polig, A-Kodiert, offenes Ende 5m ZK2000-6300-0100 Sensorleitung, M12, gewinkelt 90°, Stift, 4-polig, A-Kodiert, offenes Ende 10m 3.3.6 M12 EtherCAT-Leitung für (hoch) flexible Anwendungen Zubehör Beschreibung ZK1090-6xxx-xxxx „Siehe Beckhoff Preisliste I/O“ Zubehör 3.4.1 Drehmoment-Schraubwerkzeug Zubehör Beschreibung ZB8800 Drehmoment-Schraubwerkzeug für M8 Leitungen... -
Seite 13: Twincat System Manager
Produktbeschreibung TwinCAT System Manager Um den Leuchtring in weiß anzusteuern, müssen alle Ausgänge der Taste (rot, grün und blau) auf high (1) gesetzt werden. Bevor Sie das Gerät verwenden können, muss dies erst im TwinCAT System Manager angelegt werden. Wie folgt gehen Sie vor: 1. - Seite 14 Produktbeschreibung 4. Wählen Sie Geräte, die Sie verwenden wollen und bestätigen die Auswahl mit OK. 5. Bestätigen Sie die Anfrage mit Ja, um nach Boxen zu suchen. 6. Klicken Sie bei der Anfrage, ob FreeRun aktiviert werden soll, auf Ja. ð...
-
Seite 15: C9900-M993
Produktbeschreibung 3.5.1 C9900-M993 C9900-Mxxx Version: 1.0... -
Seite 16: C9900-M994
Produktbeschreibung 3.5.2 C9900-M994 Version: 1.0 C9900-Mxxx... -
Seite 17: C9900-M995
Produktbeschreibung 3.5.3 C9900-M995 C9900-Mxxx Version: 1.0... -
Seite 18: C9900-M997
Produktbeschreibung 3.5.4 C9900-M997 Version: 1.0 C9900-Mxxx... -
Seite 19: C9900-M899
Produktbeschreibung 3.5.5 C9900-M899 C9900-Mxxx Version: 1.0... -
Seite 20: Montage
Montage Montage Montage Klemmnbügel max. 1.2 Nm max. 1.2 Nm max. 1.2 Nm max. 1.2 Nm Wandstärke max. 4mm Version: 1.0 C9900-Mxxx... -
Seite 21: Montage Einschubstreifen
Montage Montage Einschubstreifen Einschubstreifen Klemblech für Einschubstreifen Die bestellten Einschubstreifen werden hinter dem Klemmblech fixiert. C9900-Mxxx Version: 1.0... -
Seite 22: Einschubstreifen
Montage Einschubstreifen Version: 1.0 C9900-Mxxx... -
Seite 23: Abmessungen
Abmessungen Abmessungen C9900-M899 C9900-Mxxx Version: 1.0... -
Seite 24: C9900-M993
Abmessungen C9900-M993 Version: 1.0 C9900-Mxxx... -
Seite 25: C9900-M994
Abmessungen C9900-M994 C9900-Mxxx Version: 1.0... -
Seite 26: C9900-M995
Abmessungen C9900-M995 Version: 1.0 C9900-Mxxx... -
Seite 27: C9900-M997
Abmessungen C9900-M997 C9900-Mxxx Version: 1.0... -
Seite 28: Technische Daten
Explosionsgefahr! Die Tastermodule dürfen nicht in den explosionsgefährdeten Bereichen eingesetzt werden! Eigenschaften Beschreibung Abmessungen Siehe Kapitel Abmessungen [} 23] Bestellbezeichnungen C9900-M993 - 1x Not-Halt (Rafix 22FS+) - 8x Kurzhubtasten - 1x Drehschloss C9900-M994 - 1x Not-Halt (Rafix 22FS+) - 10x Kurzhubtasten... - Seite 29 Technische Daten Eigenschaften Beschreibung Gewicht C9900-M993 Ca.980g C9900-M994 Ca.980g C9900-M995 Ca.790g C9900-M997 Ca.710g C9900-M899 Ca.670g Betriebstemperatur Betrieb 0...50°C Lagerung -20°C bis +60°C Transport -20°C bis +60°C Zulässige relative 95%, ohne Betauung Luftfeuchtigkeit Zertifizierung C9900-Mxxx Version: 1.0...
-
Seite 30: Support Und Service
Support und Service Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:...
