Anlagenschemen

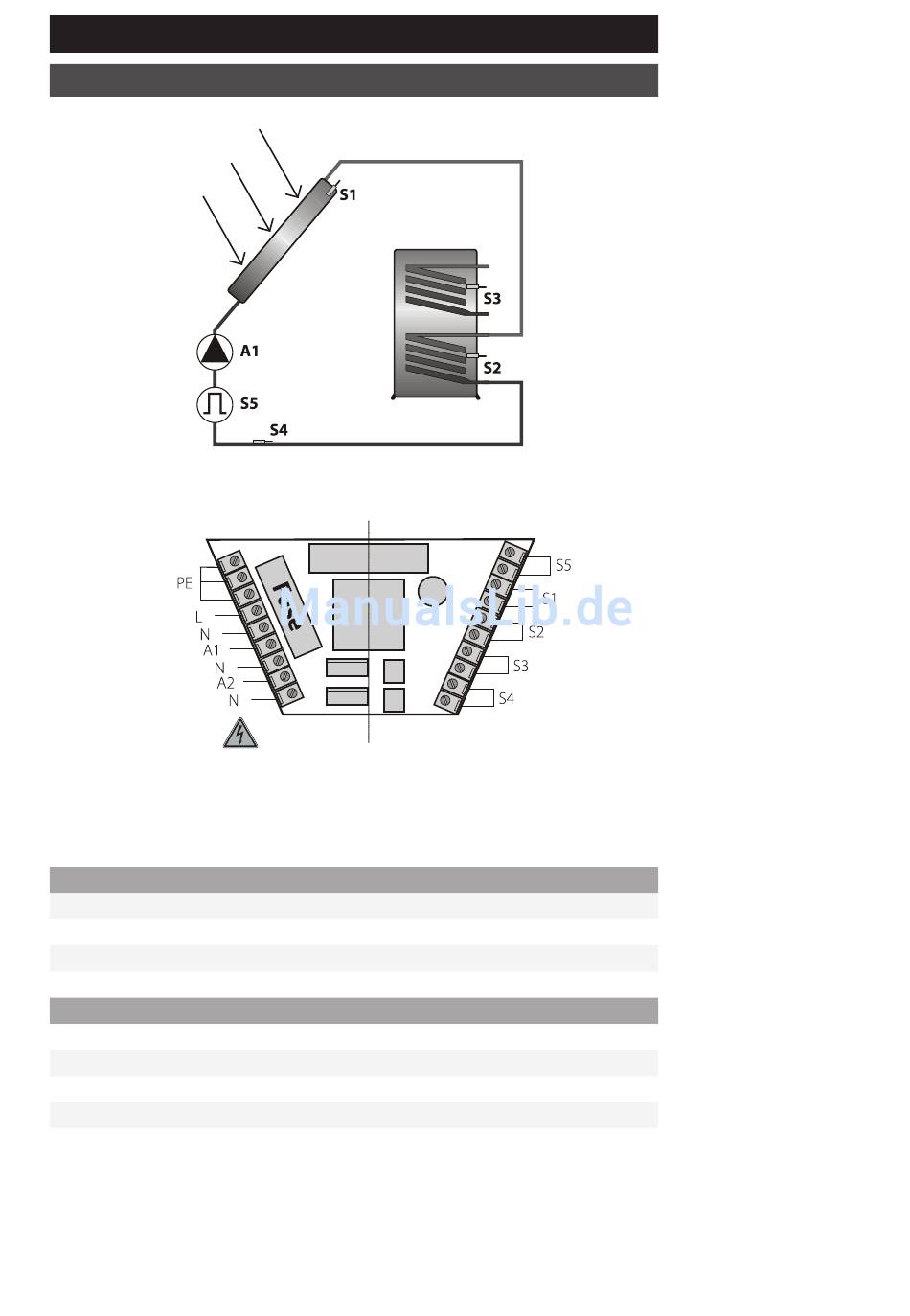

6.1 Schema 0: 1 Kollektor, 1 Speicher
230-Anschlüsse
L Phase Netz
N Neutralleiter - Netz und Ausgänge
A1 Solarkreispumpe (Schaltausgang 1)
A2 Schaltausgang 2
Fühleranschlüsse
S1 Kollektorfühler
S2 Speicherfühler
S3 Thermostat
S4 Kollektor - Rücklauf
S5 Option: Durchflusszähler
