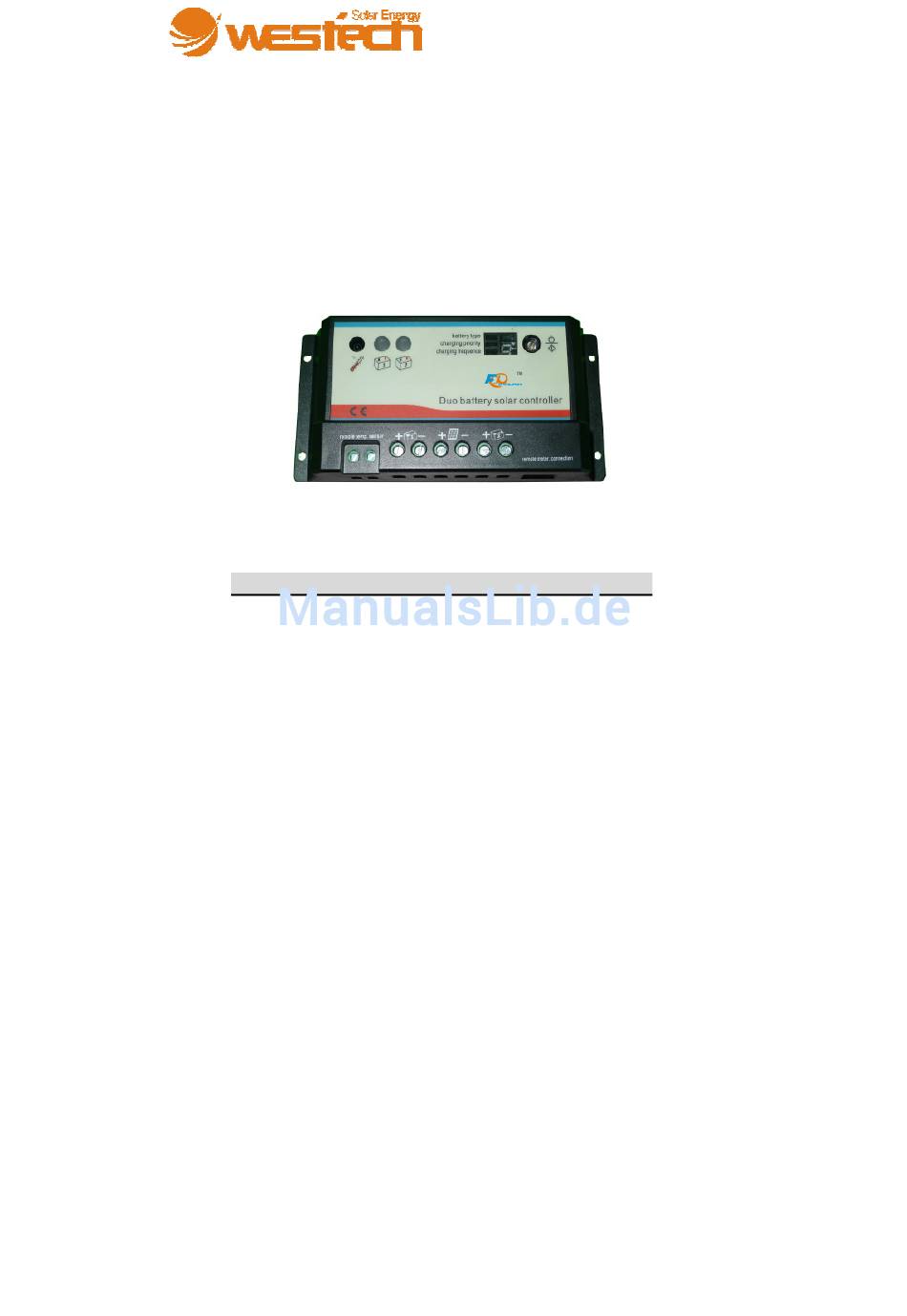

- Seite 1 Bedienungsanleitung ---------- Doppelbatterie Solarladeregler ----------EPIPDB-COM Serie Spannung (12/24V automatische Erkennung) EPIPDB-COM, 10A, 12/24V automatische Erkennung EPIPDB-COM, 20A, 12/24V automatische Erkennung...
-
Seite 2: Installation
Technische Informationen Batterietyp Gel- AGM- Nass- batterie batterie batterie 14.2V 14.4V 14.6V Ausgleichsladung Nachladung 14.4V 14.6V 14.8V Erhaltungsladung 13.7V 13.7V 13.7V Maximale Modulspannung 30V(or 55V) Batteriespannung 8-15V Nachladungsdauer 30 Minuten Eigenverbrauch 4mA nachts, 10mA während der Ladung Anschlussport Display 8-pin RJ-45 Temperaturkompensation -30mV/ ℃... - Seite 3 (Schließen Sie die Komponenten gemäß der obigen Zeichnung an.) Schließen Sie Batterie #1 an. Schließen Sie Batterie #2 an. Schließen Sie das PV-Modul an. Remote temp. sensor = Temepratursensor extern (optional) Anschluss für externen Temperatursensor (RTS) Local temp. sensor = Lokaler Temperatursensor Misst die Temperatur und gleicht Batterieladung an.
- Seite 4 Zeigt Ladung, Batteriestatus und Fehler an. For battery 2 = Batterie 2-LED Zeigt Ladung, Batteriestatus und Fehler an Remote meter connection = Anschluss LCD-Display Anschluss für Display-Fernbedienung EINSTELLUNGEN: Es gibt drei Einstellungs-LEDs. Wählen Sie mittels "setting"-Taste die gewünschte Einstellungs- LED aus und drücken Sie anschließend 5 Sekunden auf die "setting"-Taste.
- Seite 5 Wählen Sie nur einen Wert für Batterie #1. Der Wert für Batterie #2 wird automatisch nach folgender Tabelle übernommen. Nummer Battery #1 Battery # 2 Ladung Ladung 100% 90% (Werkseinstellung) Anmerkung: Bei normaler Ladung verteilt der Regler den Strom wie eingestellt zwischen den beiden Batterien.
-
Seite 6: Problemlösung
LED blinkt => Kurzschluss, überprüfen Sie die Anschlüsse LED blinkt langsam => Batterie voll geladen LED leuchtet => Batterie wird geladen LED blinkt schnell => Batterie lädt nicht LED aus => keine Batterie angeschlossen oder Überspannung Maße: Westech-Solar Energy GmbH E-mail：service@westech-solar.com Website：www.westech-solar.com...
