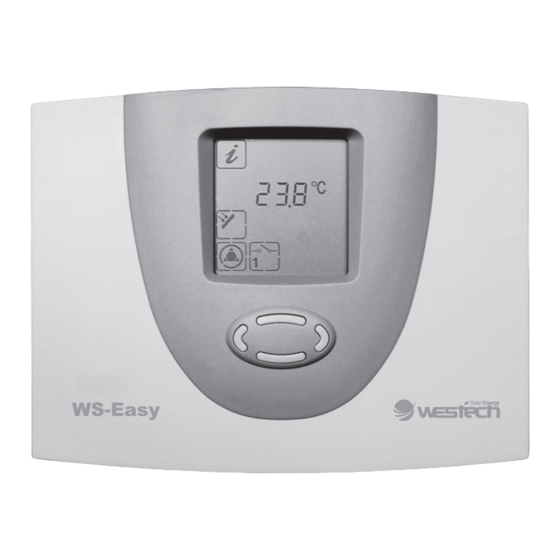

WESTECH WS-Easy Betriebsanleitung

WESTECH WS-Easy Betriebsanleitung

Mikrocontrollergesteuerte temperaturdifferenzregler für thermische solaranlagen

Werbung

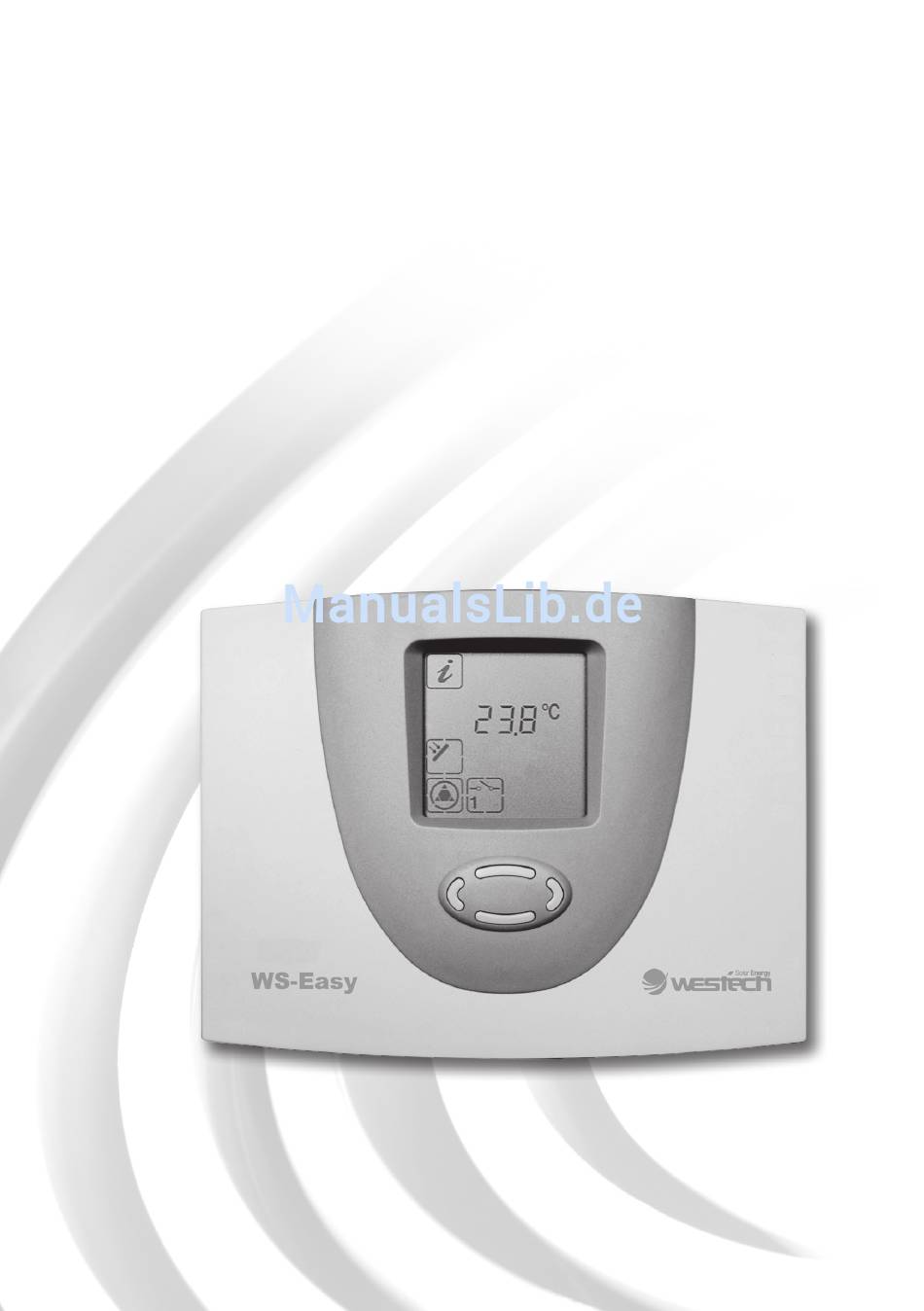

Betriebsanleitung
WS-Easy
Mikrocontrollergesteuerte Temperaturdifferenzregler für thermische Solaranlagen

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für WESTECH WS-Easy

  • Seite 1 Betriebsanleitung WS-Easy Mikrocontrollergesteuerte Temperaturdifferenzregler für thermische Solaranlagen...
  • Seite 2: Inhaltsverzeichnis

    7.2 Schutzfunktionen Kontrollieren 7.2.1 Kollektorschutz 7.2.2 Rückkühlen (Urlaubsschaltung) 7.2.3 Anlagenschutz 7.3 Zusatzfunktion 7.3.1 Energieertragsmessung Anlagenüberwachung 8.1 Fühlerüberwachung 8.2 Durchflussüberwachung Behebung von Störungen 9.1 Störungen mit Fehlermeldung 9.2 Störungen ohne Fehlermeldung 10 Technische Daten WS-Easy 11 Widerstandstabelle PT1000 12 Garantiebestimmungen 13 Konformitätserklärung...
  • Seite 3: Einsatzgebiet / Merkmale Des Gerätes

    Sicherheits- von Verbrennungen! Vorsicht bei der Montage der Temperaturfühler! bestimmungen einzuhalten. Montieren Sie WS-Easy so, dass z.B. durch Wärmequellen keine für das Gerät ■ unzulässigen Betriebstemperaturen (>50°C) verursacht werden. Aus Sicherheitsgründen darf die Anlage nur zu Testzwecken im Handbetrieb verbleiben.
  • Seite 4: Gerätemontage

    Gerätemontage Der Regler darf nur in trockenen, nicht explosi- 3.1 Öffnen des Gerätes onsgefährdeten Räumen installiert werden. Eine Montage Vor dem Öffnen unbedingt die Netzspannung trennen und gegen Wiederein- auf brennbarem Untergrund ist schalten sichern! Das Gehäuseoberteil ist über zwei Rastungen mit dem Unterteil nicht zulässig verriegelt.
  • Seite 5: Anschlüsse

    Kontakte benötigt, steht dafür entsprechendes Zubehör zur Verfügung 3.4 Anschluss Temperaturfühler Die Geräte WS-Easy arbeiten mit präzisen Platin-Temperatur fühlern vom Typ PT1000. Je nach Funktionsumfang sind 2 bis 4 Fühler notwendig. Montage / Verkabelung der Temperaturfühler: ■ Montieren Sie die Fühler am Kollektor und Speicher. Achten Sie dabei auf gu- ten Temperaturübergang und verwenden Sie gegebenenfalls Wärmeleitpaste.
  • Seite 6: Bedienung

    4.2 Bedienung Die Bedienung der Regler erfolgt komfortabel und einfach mit vier Bedientasten. Mit den Bedientasten können Sie: Anzeigewerte abrufen ■ Geräteeinstellungen vornehmen ■ Die Grafiksymbole der Anzeige führen Sie auf einfache Weise durch die Be- dienstruktur. Die Bedientasten haben folgende Funktionen: Bedientasten Funktion Beschreibung Menüpunkte aufwärts...
  • Seite 7: Menü „Programmieren

    Anzeige Rücksetzen Bedeutung z.B. möglich Anzeige aktuelle Temperatur Speicherther- 55 °C nein mostat Anzeige aktuelle Temperatur Kollektor- 60 °C nein rücklauf Betriebsstunden für Laden Speicher 1234 h Rücksetzbar auf 0 h Energieertrag für Speicher 927 kWh Rücksetzbar auf 0 kWh 5.2 Menü...
  • Seite 8: Menü „Grundeinstellung

    5.4 Menü „Grundeinstellung“ Einstellungen und Verän- Im Menü Grundeinstellung werden die Hydraulikschemen und Zusatzfunktionen derungen in diesem Menü angezeigt.Einstellungen dürfen nur vom Fachhandwerker verändert werden. dürfen nur vom Fachhandwerker Das Editieren im Menü kann nur innerhalb einer Minute nach dem Einschalten vorgenommen werden.
  • Seite 9: Anlagenschemen

    Anlagenschemen 6.1 Schema 0: 1 Kollektor, 1 Speicher 230-Anschlüsse Phase Netz Neutralleiter - Netz und Ausgänge Solarkreispumpe (Schaltausgang 1) Schaltausgang 2 Fühleranschlüsse Kollektorfühler Speicherfühler Thermostat Kollektor - Rücklauf Option: Durchflusszähler...
  • Seite 10: Regelfunktionen

    Regelfunktionen 7.1 Allgemeine Regelfunktionen Der Regler vergleicht die Temperaturen der verschiedenen Messstellen und führt eine optimale Beladung der Speicher durch. Wenn die Kollektortemperatur grö- ßer als die Speichertemperatur ist wird die Solarkreispumpe eingeschaltet. Über- wachungs- und Schutzfunktionen ermöglichen einen sicheren Betrieb. 7.1.2 Drehzahlregelung Die Ausgänge A1 und A2 können drehzahlgeregelt betrieben werden.
  • Seite 11: Röhrenkollektor- Oder Startfunktion

    7.1.4 Röhrenkollektor- oder Startfunktion Ist die Funktion aktiv wird unabhängig von der tatsächlichen Kollektortemperatur die Solarkreispumpe über ein Zeitfenster gestartet. Damit gelangt das Medium an die Messstelle für die Kollektortemperatur. Menü „Grundeinstellung“ Einstellungen und Verän- Anzeige Bedeutung Werte- Werks- derungen in diesem Menü bereich einstellung dürfen nur vom Fachhandwerker...
  • Seite 12: Anlagenschutz

    7.2.3 Anlagenschutz Zum Schutz der Komponenten wird die Solarkreispumpe abgeschaltet wenn die Kollektorschutztemperatur (siehe 7.2.2) um 10K überschritten wird. Fällt die Temperatur unter die Kollektorschutztemperatur wird die Solarkreispum- pe eingeschaltet. Die Funktion ist immer aktiv. 7.3 Zusatzfunktion 7.3.1 Energieertragsmessung Aus der Temperaturdifferenz zwischen Kollektor- und Kollektorrücklauftempera- tur und der gemessenen Durchflussmenge wird der Energieertrag der Solaranla- ge berechnet und angezeigt.
  • Seite 13: Behebung Von Störungen

    Behebung von Störungen Bei Anlagenstörungen müssen grundsätzlich zwei Kategorien unterschieden werden: Störungen, die vom Regler selbst erkannt werden und deshalb gemeldet ■ werden können Störungen, die nicht vom Regler gemeldet werden können ■ 9.1 Störungen mit Fehlermeldung Fehlerdarstellung mögliche Ursachen Maßnahmen in der Anzeige Fühlerleitung...
  • Seite 14: Störungen Ohne Fehlermeldung

    9.2 Störungen ohne Fehlermeldung Fehler, die die 230V/AC – Netzspannung betref- Störungen und Fehlfunktionen, die nicht angezeigt werden, können Sie anhand fen, dürfen ausschließlich vom der nachfolgenden Tabelle prüfen und mögliche Ursachen und deren Fehlerquel- Fachmann behoben werden! le ermitteln. Ist anhand der Beschreibung die Störungsbehebung nicht möglich, müssen Sie sich an den Lieferanten bzw.
  • Seite 15: Technische Daten Ws-Easy

    10 Technische Daten WS-Easy Gehäuse Änderungen im Sinne des 100% recyclingfähiges ABS-Gehäuse für technischen Fortschrittes Material Wandmontage vorbehalten! Maße L x B x T in mm, Gewicht 175 x 134 x 56; ca. 360 g IP20 nach DIN 40050, IEC 529, VDE 0470,...
  • Seite 16: Garantiebestimmungen

    12 Garantiebestimmungen Die Regelgeräte WS-Easy werden sorgfältig gefertigt und auf einem automa- tischen Testplatz geprüft. Sollten Störungen auftreten, prüfen Sie zuerst, ob Be- dienungs- / Einstell- oder Anlagenfehler vorliegen. Weiterhin sind die Anschlüsse von Pumpe und Temperaturfühlern zu überprüfen. Die Westech-Solar OHG leistet nach folgenden Bestimmungen Gewähr für die Dauer von 24 Monaten ab dem Kaufdatum.
