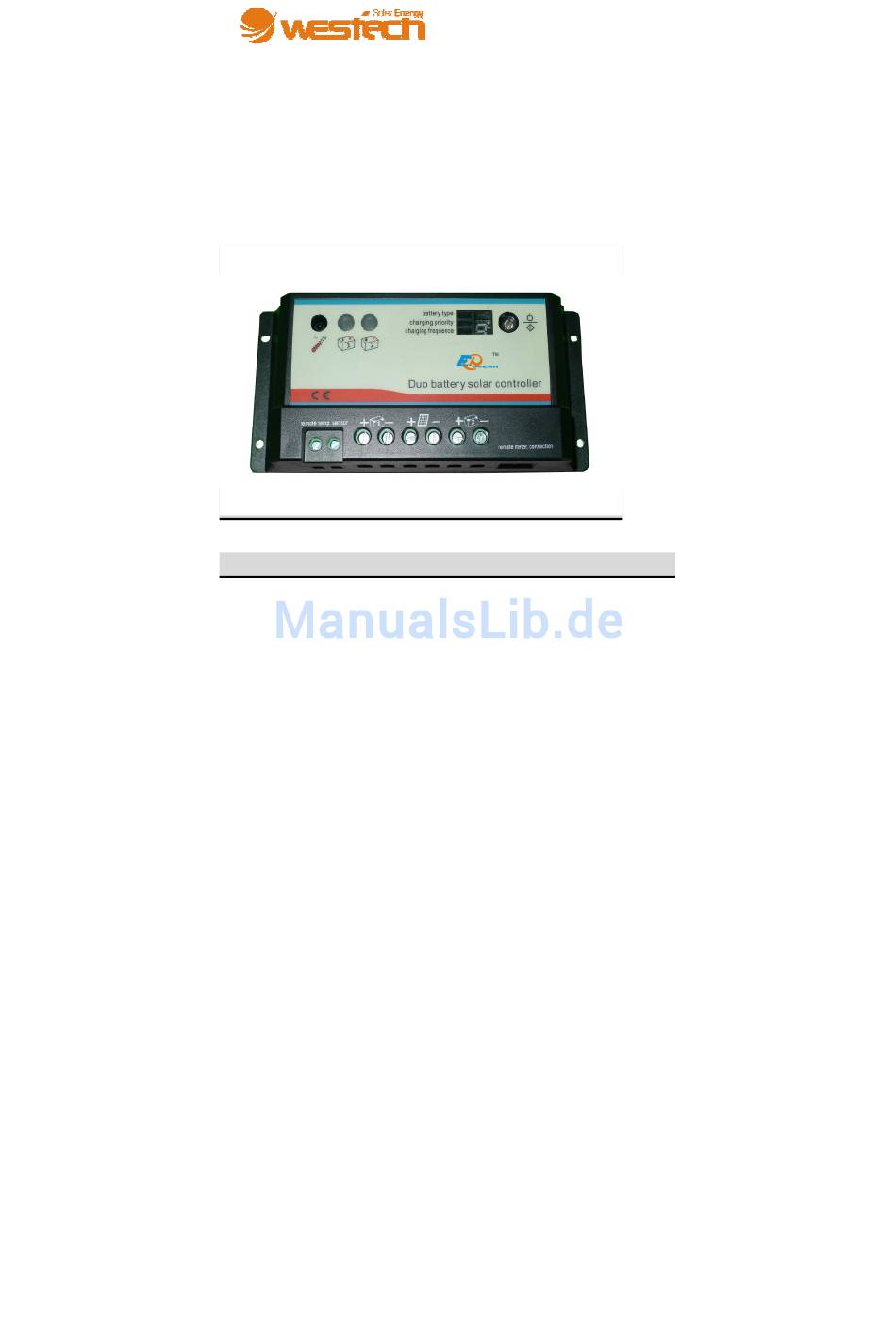

- Seite 1 Bedienungsanleitung ---------- Doppelbatterie Solarladeregler ----------EPIPDB-COM Serie Spannung (12/24V automatische Erkennung) EPIPDB-COM, 10A, 12/24V automatische Erkennung EPIPDB-COM, 20A, 12/24V automatische Erkennung...
-
Seite 2: Installation
Technische Informationen Setpoint geschlo Nassbatt Gelbatt ssene erie erie Batterie 14.2V 14.4V 14.6V Augleichsladung Nachladung 14.4V 14.6V 14.8V Erhaltungsladung 13.7V 13.7V 13.7V Maximale Modulspannung 30V(or 55V) Batteriespannung 8-15V Nachladungsdauer 30 Minuten Eigenverbrauch 4mA nachts, 10mA während der Ladung Anschlussport Display 8-pin RJ-45 Temperaturkompensation -30mV/... - Seite 3 (Schließen Sie die Komponenten gemäß der obigen Zeichnung an.) Schließen Sie Batterie #1 an. Schließen Sie Batterie #2 an. Schließen Sie das PV-Modul an. Remote temp. sensor = Temepratursensor extern (optional) Anschluss für externen Temperatursensor (RTS) Local temp. sensor = Lokaler Temperatursensor Misst die Temperatur und gleicht Batterieladung an.
- Seite 4 For battery 2 = Batterie 2-LED Zeigt Ladung, Batteriestatus und Fehler an Remote meter connection = Anschluss LCD-Display Anschluss für Display-Fernbedienung EINSTELLUNGEN: Es gibt drei Einstellungs-LEDs. Wählen Sie mittels "setting"-Taste die gewünschte Einstellungs LED aus und drücken Sie anschließend 5 Sekunden auf die "setting"-Taste.
-
Seite 5: Problemlösung
Batterie #2 wird automatisch nach folgender Tabelle übernommen. Nummer Battery #1 Battery # 2 Ladung Ladung 100% 90%(Werkseinstellung) Amerkung: Bei normaler Ladung verteilt der Regler den Strom wie eingestellt zwischen den beiden Batterien. Wenn Batterie#1 allmählich fast vollständig geladen wurde, verteilt der Regler automatisch immer mehr auf Batterie#2 und wechselt wieder zu Batterie#1, wenn deren Spannung zu sinken beginnt. - Seite 6 LED blinkt => Kurzschluss, überprüfen Sie die Anschlüsse LED blinkt langsam => Batterie voll geladen LED leuchtet => Batterie wird geladen LED frequent flashing, with battery, no charging, => keine Batterie angeschlossen oder Überspannung Maße: Westech-Soar OHG E-mail：verkauf@westech-solar.com Website：www.westech-solar.com...
- Seite 7 Bedienungsanleitung Display-Fernbedienung (MT-1) für EPIPDB-COM Solarladeregler ---------- Enthält: Display-Fernbedienung, 10m Anschlusskabel Maße:...
-
Seite 8: Fernbedienung-Display
Fernbedienung-Display: Solar- Batterie- modul symbole Temperatur- sensor Symbol Regler Anzeige Lokaler Temp.-Sensor Einstellungs- symbol Fehlersymbol TEST-Symbol Hintergrund- Rotations- beleuchtung symbol LEDs oben auf LCD: 1. Lade-LED: grün, wenn Batterie geladen wird 2. Fehler-LED: rot, wenn ein Fehler vorliegt BEDIENUNG: Tasten von links nach rechts: NEXT links rechts... - Seite 9 Einstellungen vornehmen: Drücken sie "Eingabe" um die ausgewählten Einstellungen zu bearbeiten. Wählen Sie mittels "rechts" und "links" den gewünschten Wert aus. Drücken Sie "Eingabe" erneut um die Einstlelungen zu übernehmen und "NEXT" um weiter zu gehen ohne die Einstellungen zu übernehmen. K4 : Eingabe Temperatur °C oder Fahrenheit K1/K4...
-
