- Seite 1 Tube- Power WT-B 58 GR-SP 58 ! " # $ % ! & ' () ! ! $ ' * % + , ! " # $ % ! & ' () ! ! $ ' * % + ,...

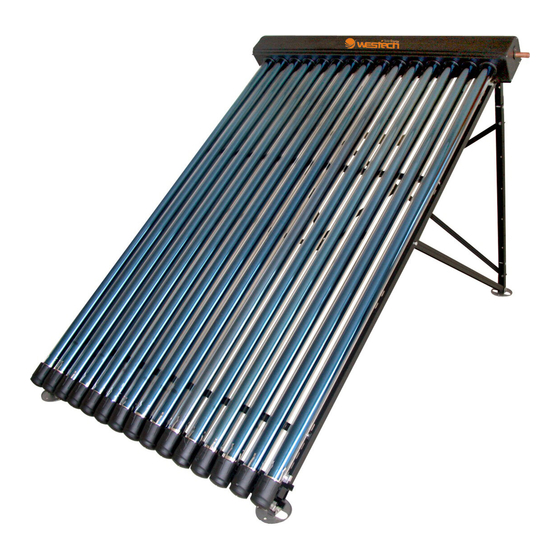

- Seite 3 Vakuumröhrenkollektor Tube Power...
-
Seite 4: Normen Und Vorschriften / Sicherheitshinweise
Normen und Vorschriften / Sicherheitshinweise Für Montage und Betrieb sind nachstehende Vorschriften, Regeln und Richtli- nien zu beachten! Montage auf Dächern. Beachten Sie bitte die Unfallverhütungsvorschriften (UVV) Normen und Vorschriften - ENV 1991, 2-3 Schneelasten - ENV 1991, 2-4 Windlasten - DIN 18338 Dachdeckungs- und Dachdichtungsarbeiten - DIN 19339... - Seite 5 Technische Daten Kollektoren Tube Power- 10 , 15, 20 0D‰H XQG *HZLFKWH Tube Power- 20 Tube Power-10 Tube Power-15 5|KUHQ]DKO %UHLWH FP 1290 1690 +|KH FP 2220 2220 2220 7LHIH FP *HZLFKW NJ 2,86 %UXWWRIOlFKH Pð 1,85 3,75 1,518 Aperturfläche m²...
- Seite 6 Solarkreislauf entstehen, diese würden zu Schäden führen (keine Garantieansprüche). Zum Schutz vor Frostschäden sollte die Anlage mit entsprechender Wärmeträgerflüssigkeit befüllt werden. Hierzu empfehlen wir unsere Solarflüssigkeit Westech LS Fertigggemisch. Korrorsionschutz der gesamten Diese bietet Frostschutz bis – 28° C und zugleich Anlagenteile.
- Seite 7 Vakuumröhrenkollektor SP-S58/1800A...
- Seite 8 Normen und Vorschriften / Sicherheitshinweise Für Montage und Betrieb sind nachstehende Vorschriften, Regeln und Richtli- nien zu beachten! Normen und Vorschriften Montage auf Dächern. Beachten Sie bitte die Unfallverhütungsvorschriften (UVV) - ENV 1991, 2-3 Schneelasten - ENV 1991, 2-4 Windlasten - DIN 18338 Dachdeckungs- und Dachdichtungsarbeiten - DIN 19339...
- Seite 9 Technische Daten Kollektoren 0∆‰Η ΞΘΓ ∗ΗΖΛΦΚΩΗ 5|ΚΥΗΘ]∆ΚΟ %ΥΗΛΩΗ ΦΠ +|ΚΗ ΦΠ 7ΛΗΙΗ ΦΠ ∗ΗΖΛΦΚΩ Νϑ %ΥΞΩΩΡΙΟλΦΚΗ Πð ∃ΣΗΥΩΞΥΙΟλΦΚΗ Πð ...
- Seite 10 (keine Garantieansprüche). Zum Schutz vor Frostschäden sollte die Anlage mit entsprechender Wärmeträgerflüssigkeit befüllt werden. Hierzu empfehlen wir unsere Solarflüssigkeit Westech LS Fertigggemisch. Diese bietet Frostschutz bis – 28° C und Korrorsionschutz der gesamten Anlagenteile Empfohlene Durchflussmenge: 0,7Liter/min pro m² Absorberfläche Faustregel: Der Temperaturunterschied zwischen Vorlauf und Rücklauf der Anlage...
- Seite 11 Vakuumröhrenkollektor B58...
- Seite 12 Normen und Vorschriften / Sicherheitshinweise Für Montage und Betrieb sind nachstehende Vorschriften, Regeln und Richtli- nien zu beachten! Montage auf Dächern. Beachten Sie bitte die Unfallverhütungsvorschriften (UVV) Normen und Vorschriften - ENV 1991, 2-3 Schneelasten - ENV 1991, 2-4 Windlasten - DIN 18338 Dachdeckungs- und Dachdichtungsarbeiten - DIN 19339...
- Seite 13 Technische Daten B58 B58-30 B58-10 Kollektor B58-18 B58-22 Anzahl Röhren 1920 2560 Breite (mm) 1600 Höhe (mm) 2000 2000 2000 2000 Bruttofläche (m 3,11 1,85 3,68 4,92 1,70 0,94 2,07 2,80 Aperturfläche (m 1,46 Absorberfläche (m ) 1,79 2,40 0,65 Kollektorinhalt (L) Gewicht (Kg) Edelstahl...
- Seite 14 Solarkreislauf entstehen, diese würden zu Schäden führen (keine Garantieansprüche). Zum Schutz vor Frostschäden sollte die Anlage mit entsprechender Wärmeträgerflüssigkeit befüllt werden. Hierzu empfehlen wir unsere Solarflüssigkeit Westech LS Fertigggemisch. Diese bietet Frostschutz bis – 28° C und zugleich Korrorsionschutz der gesamten Anlagenteile.
- Seite 15 Montage des Kollektors Unsere Vakuumröhrenkollektoren werden mit dem vom Käufer bestellten Befestigungssystemen geliefert. Entweder für Ziegeldachmontage oder Flachdachmontage. Alle Konstruktionen sind für Aufdachmontage vorgesehen. Jeder Kollektor hat eine individuelle Befestigung (wird einzeln montiert). Standardmäßig ist der Rahmen für Ziegeldachmontage enthalten. Je nach Bestellung ist eine Schrägdachaufständerung für Ziegeldach enthalten, mit der ein zu flacher Winkel des Hausdaches ausgeglichen werden kann.
- Seite 16 Kollektormontage Schema-Zeichnung 10-22 Röhren...
- Seite 17 Das Montageset für einen Kollektor 24- 30 Röhren besteht aus : Sammlerkasten (1), Unterrahmen (2), Kollektorprofile (3), Rohrhalterungen (4), Montageschraubensatz (5) und Wärmeleitpaste (6).
- Seite 18 Ziegeldachmontage Mittels Dachhaken kann der Kollektor auf jedes Ziegeldach ohne zusätzliches Montagematerial befestigt werden. Dabei werden die seitlichen Kollektorlängsrahmen direkt auf die Dachhaken geschraubt. Bei dieser Befestigungsweise müssen die Dachhaken entsprechend den Kollektorrahmen und den Dachsparren montiert werden. Durch die seitliche Verschiebbarkeit der Längsrahmen ist es leicht möglich die Kollektorrahmen an der Position der Dachsparren auszurichten und dort die Dachhaken zu montieren.
- Seite 19 Ziegeldachmontage Dachhakenmontage 1. Lage der Dachhaken gemäß Längsträger festlegen. Der senkrechte Abstand der Dachhaken wird durch die Befestigungslöcher im Längsrahmen vorgegeben. Der waagerechte Abstand der Dachhaken wird durch den am Sammlerkastenende nächst gelegenen Sparren vorgegeben. 2. Dachhaken befestigen Der Deckziegel wird hochgeschoben. Der Steg des Dachhakens liegt in der Senke oder in der flachen Ebene der Dachpfanne.
- Seite 20 =LHJHOGDFKPRQWDJH 6FKULWW ...
- Seite 21 Röhrenmontage T y Typenserie 58 Nach Montage des Sammlerkastens werden die Röhren montiert Dazu die Fußhalter in den Unterrahmen eindrücken bis sie einrasten. Unbedingt vorher Wärmeleitpaste auf Heatpipe auftragen. Achtung: Vor Einschieben der Röhren Heatpipe etwa 30 cm heraus ziehen ! Heatpipe ganz in das Rohr des Sammlerkastens einschieben.
- Seite 22 Röhrenmontage T Tube Power Nach Montage des Sammlerkastens werden die Röhren montiert Dazu die Fußhalter in den Unterrahmen eindrücken bis sie einrasten. Unbedingt vorher Wärmeleitpaste auf Heatpipe auftragen. Achtung: Die Röhre mit leichten Drehbewegungen in den Sammlerkasten einführen, da das Heatpiperohr sehr weich ist und sich leicht verbiegt.
- Seite 23 Vakuumröhrenkollektoren Flachdachaufständerung Aufbauanleitung...
- Seite 24 Montageanleitung für Solarkollektor mit 10, 18, 22 Röhren...
- Seite 25 Montageanleitung für Solarkollektor mit 10, 18, 22 Röhren Montageanleitung für Solarkollektor mit 10, 18, 22 Röhren...
- Seite 26 Montageanleitung für Solarkollektor mit 10, 18, 22 Röhren Montageanleitung für Solarkollektor mit 10, 18, 22 Röhren...
- Seite 27 Montageanleitung für Solarkollektor mit 10, 18, 22 Röhren Montageanleitung für Solarkollektor mit 10, 18, 22 Röhren...
- Seite 28 Montageanleitung für Solarkollektor mit 24 oder 30 Röhren Montageanleitung für Solarkollektor mit 24 oder 30 Röhren...
- Seite 29 Montageanleitung für Solarkollektor mit 24 oder 30 Röhren Montageanleitung für Solarkollektor mit 24 oder 30 Röhren...
- Seite 30 Montageanleitung für Solarkollektor mit 24 oder 30 Röhren Montageanleitung für Solarkollektor mit 24 oder 30 Röhren...
- Seite 31 Montageanleitung für Solarkollektor mit 24 oder 30 Röhren Montageanleitung für Solarkollektor mit 24 oder 30 Röhren...
- Seite 32 Schrägdachaufständerung Solarkollektor mit 24 oder 30 Röhren Solarkollektor mit 10 - 22 Röhren...
- Seite 33 Sicherheitsbestimmungen Vor Beginn der Installation machen Sie sich bitte mit den folgenden Sicherheitshinweisen vertraut. Dies dient vor allem Ihrem eigenen Schutz. Bitte lesen Sie diese Montageanleitung vor Montagebeginn sorgfällig durch und beachten Sie die hier aufgeführten Sicherheitshinweise. Bei höherer Schneelast ab Zone 4 und bei Aufstellorten über 600 m NN beachten Sie bitte die statischen Vorschriften.
- Seite 34 Ausdehnungsgefäßes (am Typenschild ablesbar) liegen. Wir empfehlen einen Anlagendruck von mindestens 2,5 bar. Zum Befüllen und Entlüften der Solaranlage empfiehlt sich der Einsatz einer Spül- und Befüllstation von Westech-Solar. Einstellung der Pumpe Die Pumpe am Solarregler auf Hand einstellen. Pumpen auf Leistungsstufe II stellen, nun Volumenstrom am Durchflußsmesser ablesen.
