Installation
2.4.3 Zirkulation
B Bei Anschluss einer Zirkulationsleitung:
Eine für Trinkwasser zugelassene Zirkulationspumpe
und ein geeignetes Rückschlagventil einbauen.
B Wenn keine Zirkulationsleitung angeschlossen wird:
Anschluss verschließen und isolieren.
Die Zirkulation ist mit Rücksicht auf die
i
Auskühlverluste nur mit einer zeit- und/
oder temperaturgesteuerten Trinkwasser-
Zirkulationspumpe zulässig.
WW
ZL
15.2
SW ...
V
SP
ϑ GT3X
Z
R
BWAG
SP
E

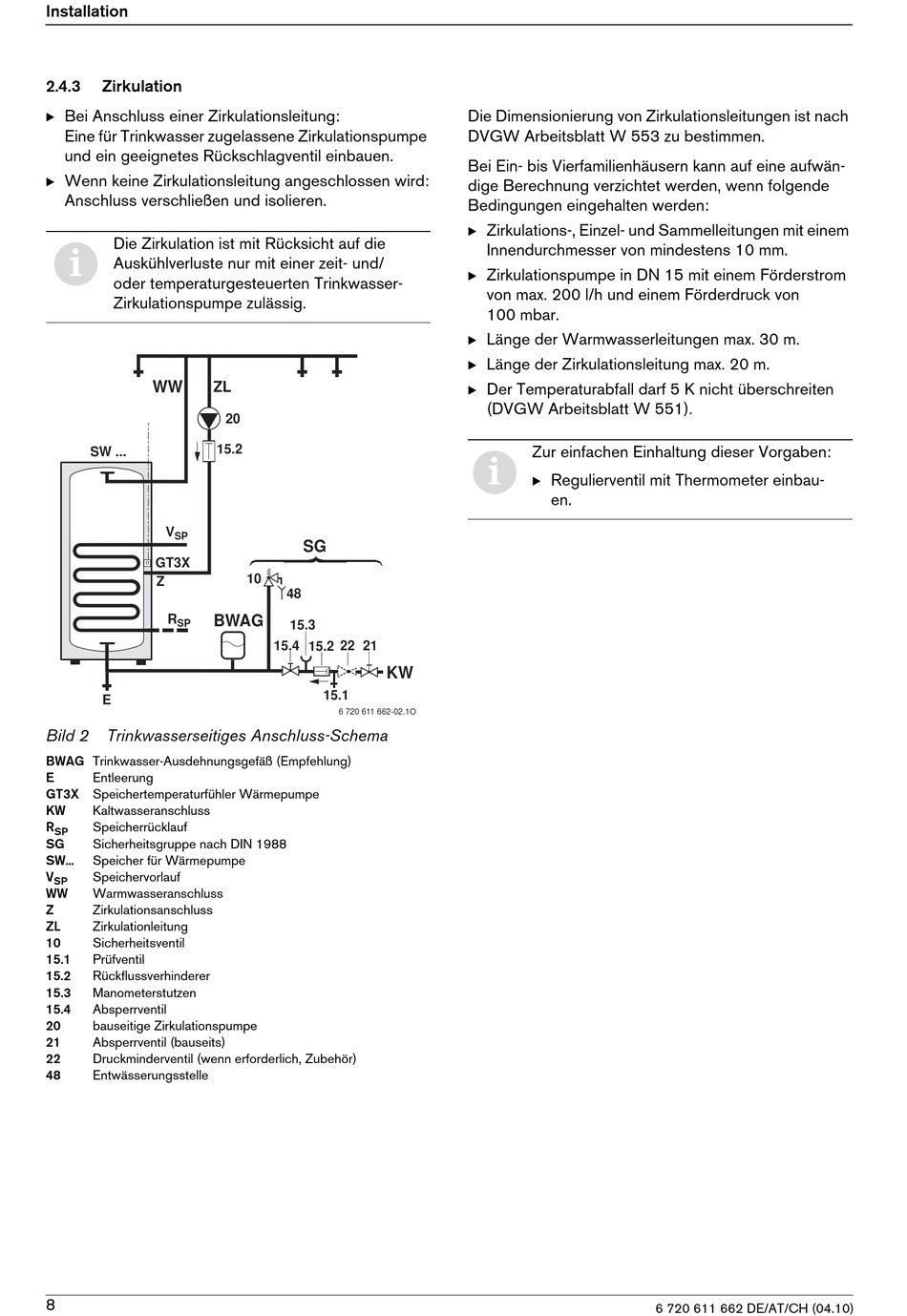

Bild 2 Trinkwasserseitiges Anschluss-Schema
BWAG Trinkwasser-Ausdehnungsgefäß (Empfehlung)
E Entleerung
GT3X Speichertemperaturfühler Wärmepumpe
KW Kaltwasseranschluss
R Speicherrücklauf
SP
SG Sicherheitsgruppe nach DIN 1988
SW... Speicher für Wärmepumpe
V Speichervorlauf
SP
WW Warmwasseranschluss
Z Zirkulationsanschluss
ZL Zirkulationleitung
10 Sicherheitsventil
15.1 Prüfventil
15.2 Rückflussverhinderer
15.3 Manometerstutzen
15.4 Absperrventil
20 bauseitige Zirkulationspumpe
21 Absperrventil (bauseits)
22 Druckminderventil (wenn erforderlich, Zubehör)
48 Entwässerungsstelle
8
20
SG
10
48
15.3
15.4 22 21
15.2
KW
15.1
6 720 611 662-02.1O
Die Dimensionierung von Zirkulationsleitungen ist nach
DVGW Arbeitsblatt W 553 zu bestimmen.
Bei Ein- bis Vierfamilienhäusern kann auf eine aufwän-
dige Berechnung verzichtet werden, wenn folgende
Bedingungen eingehalten werden:
B Zirkulations-, Einzel- und Sammelleitungen mit einem
Innendurchmesser von mindestens 10 mm.
B Zirkulationspumpe in DN 15 mit einem Förderstrom
von max. 200 l/h und einem Förderdruck von
100 mbar.
B Länge der Warmwasserleitungen max. 30 m.
B Länge der Zirkulationsleitung max. 20 m.
B Der Temperaturabfall darf 5 K nicht überschreiten
(DVGW Arbeitsblatt W 551).
Zur einfachen Einhaltung dieser Vorgaben:
i
B Regulierventil mit Thermometer einbau-
en.
