9.4

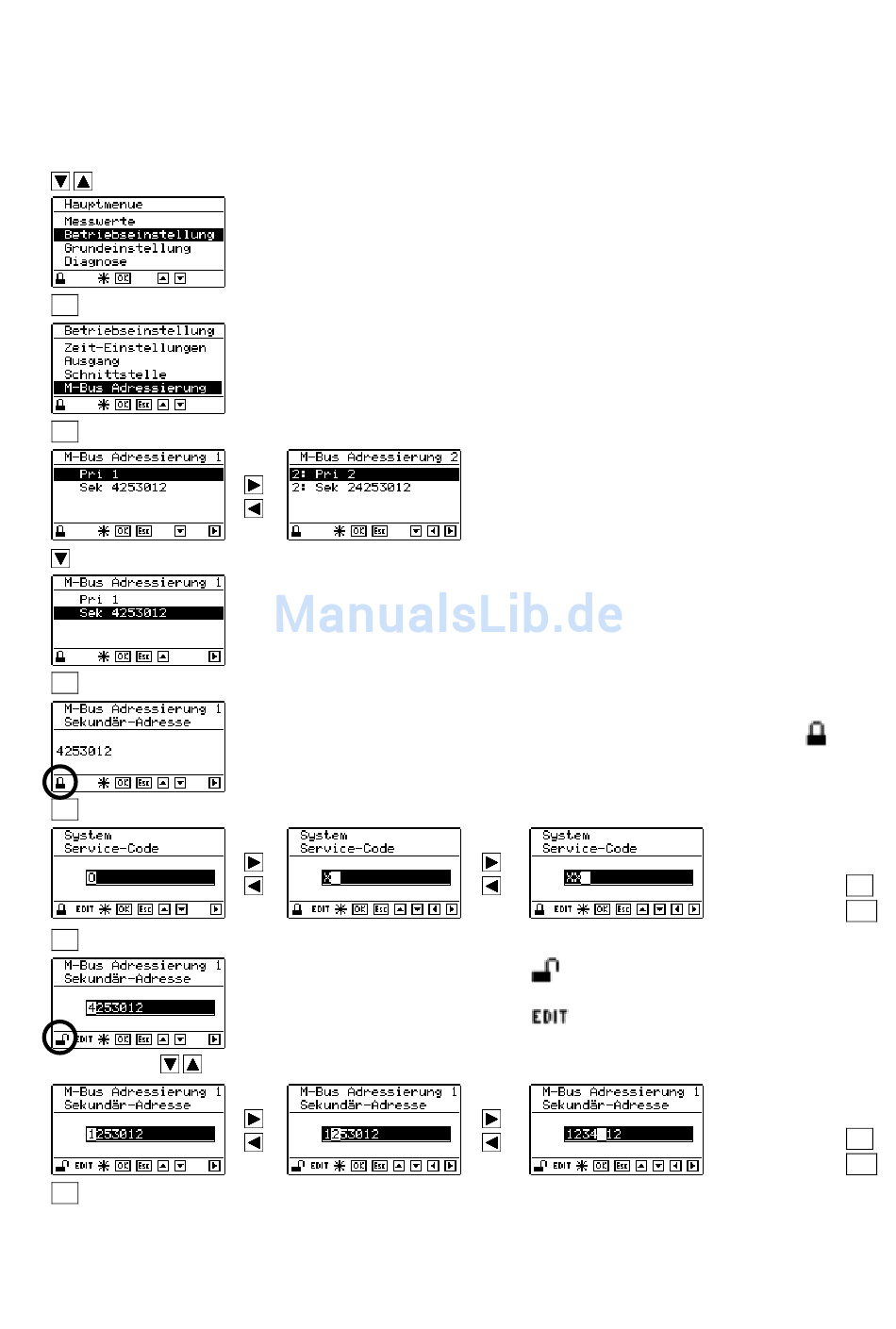

Beispiel: M-Bus-Adresse einstellen
Der Bedienablauf wird am Beispiel der Einstellung einer M-Bus Adresse gezeigt.
Die M-Bus Sekundäradresse 4253012 soll auf den Wert 1234 eingestellt werden.
OK
OK
OK
OK
OK
Einstellen mit
OK
®
CALEC
energy master Montage- und Bedienungsanleitung (Kurzfassung)
Im Hauptmenü den Menü-Punkt
Betriebseinstellung/M-Bus-
Adressierung
wählen.
Rechenwerk wählen
Sekundäradresse wählen
Bei Auslieferung befindet sich das Gerät im
User Mode, was durch das Symbol
signalisiert wird. Vor der Eingabe muss zuerst
der Service-Mode frei geschaltet werden
Gerät ist im Service-Mode
der Wert kann eingestellt werden
Eingabe
Service-Code
Bestätigen
OK
Abbrechen
Esc
Einstellen der
einzelnen Stellen
Bestätigen
OK
Abbrechen
Esc
19
