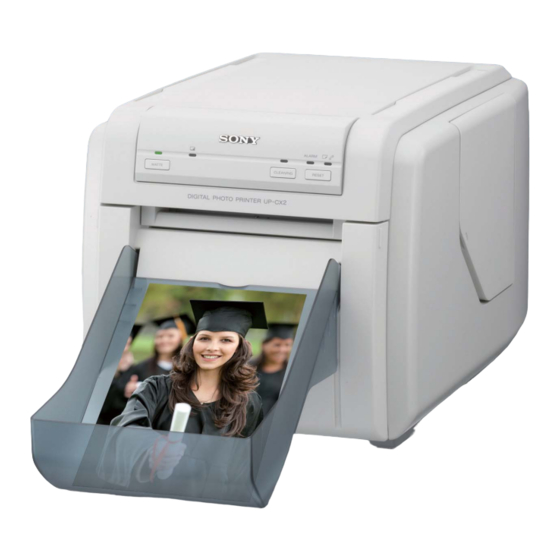

- Seite 1 4-198-698-31 (1) Digital Photo Printer Bedienungsanleitung Lesen Sie dieses Handbuch vor Inbetriebnahme des Geräts aufmerksam durch, und bewahren Sie es zum späteren Nachschlagen auf. UP-CX2 © 2010 Sony Corporation...
-
Seite 2: Warnung Zum Netzanschluss
Wenn Sie Fragen zur Verwendung von Netzkabel/ Geräteanschluss/Stecker haben, wenden Sie sich bitte an qualifiziertes Kundendienstpersonal. Für Kunden in Europa Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japan. Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. -
Seite 3: Inhaltsverzeichnis
Reinigung............ 21 Inhalt Farbband und Papier ........ 23 Technische Daten ........23 Druckstörungen ........25 Fehlersuche ..........26 Einführung Funktionen ...........4 Anwendungsbeispiel........4 Bedienelemente und Funktionen....4 Vorderseite............ 4 Rückseite............5 Vorbereitung Mitgeliefertes Zubehör........7 Anschluss an einen Computer....8 Installieren des Druckertreibers....8 Herstellen der Verbindungen...... -
Seite 4: Einführung
Einführung Bedienelemente und Funktionen Vorderseite Funktionen Der UP-CX2 Digital Photo Printer ist ein Farbsublimations-Thermodrucker mit hoher Druckqualität und hoher Auflösung (300 dpi) sowie hoher Druckgeschwindigkeit zum Ausdruck von Computerbildern in vier Formaten in Farbe (256 Graustufen bzw. 16,7 Millionen Farben). -
Seite 5: Rückseite
e Anzeige (Seite 25) Vordere Klappe geöffnet Leuchtet: Leuchtet in folgenden Fällen: • Die Papierrolle oder Farbband ist verbraucht. • Die Papierrolle oder Farbband ist nicht eingelegt. • Die Größen der Papierrolle und Farbband passen nicht zueinander. Blinkt: Wenn die Papierrolle oder Farbband während des Druckvorgangs verbraucht werden, blinkt die Anzeige nach dem Austausch. - Seite 6 a USB-Anschluss (Gerät) (Seite 8) Verwenden Sie das mitgelieferte USB-Kabel, um das Gerät mit einem Computer zu verbinden. Funktion bei Anschluss über einen USB-Hub wird nicht garantiert. b Netzschalter Mit diesem Schalter schalten Sie den Drucker ein und aus. c ~ AC IN (Netzgerätebuchse) (Seite 8) Schließen Sie hier das Netzkabel an.
-
Seite 7: Vorbereitung
Vorbereitung Papierfach (1) Farbbandhalter (1) Mitgeliefertes Zubehör Reinigungscartridge (1) USB-Kabel (1) CD-ROM (1) Kontrollieren Sie, ob folgendes Zubehör mitgeliefert Softwarelizenzvertrag (1) wurde: Vor Verwendung dieses Druckers (1) Garantiekarte (1) Papierhalter Hinweise • Heben Sie das Gerät rückengerecht aus der Kartonverpackung heraus. •... -
Seite 8: Anschluss An Einen Computer
Anschluss an einen UP-CX2 Computer Stecken Sie das Netzkabel ein, nachdem Sie Computer und Drucker mit Hilfe des beiliegenden USB-Kabels verbunden haben. Einzelheiten zum Anschließen des Druckers siehe Bedienungsanleitung des Computers und anderer Peripheriegeräte. Installieren des Druckertreibers Zum - AC... -
Seite 9: Betrieb
• Ersetzen Sie die Farbband und die Papierrolle erst, wenn Betrieb sie vollständig verbraucht sind. Andernfalls wird die oben genannte Anzahl von Blättern ggf. nicht erreicht. • Stellen Sie die Papierrolle vertikal ab. Wenn Sie die Papierrolle horizontal ablegen, kann sie herumrollen und herunterfallen. -
Seite 10: Anbringen Der Adapter Am Papierhalter
• In der schwarzen Spule befindet sich ein Chip. Die Anbringen der Adapter am Papierhalter Kontakte des Chips dürfen nicht mit den Händen Die Breite der Papierrolle variiert abhängig vom oder metallenen Objekten berührt werden. Drucksatz. Wenn Sie den Drucksatz 2UPC-C54 oder Weiterhin darf der Chip nicht gebogen, fallen 2UPC-C58 verwenden, bringen Sie am Papierhalter einen gelassen oder auf andere Weise Erschütterungen... - Seite 11 Stellen Sie die Breite des Papierhalters ein. Einlegen der Papierrolle Wenn Sie den Drucksatz 2UPC-C54 oder Stecken Sie den Rollenkern in die Papierrolle. 2UPC-C58 verwenden Bringen Sie an beiden Enden des Papierhalters Adapter an. Hinweise • Wenn die Ränder der Papierrolle uneben sind, Anmerkung begradigen Sie diese, bevor Sie die Rolle installieren.
- Seite 12 Drücken Sie die Freigabetaste des Papierhalters, und Entfernen Sie den Aufkleber in der Mitte der ziehen Sie diesen heraus. Papierrolle. Hinweise • Stellen Sie sicher, dass alle Aufkleber von der Papierrolle entfernt sind. Aufkleberreste im Drucker können zu Fehlfunktionen führen. •...
-
Seite 13: Einlegen Der Farbband
Schließen Sie die vordere Klappe. Öffnen Sie die Abdeckung über dem Farbbandhalter. Trennen Sie die weiße Spule des Farbbandes von der schwarzen Spule. Einlegen der Farbband Öffnen Sie die Seitenklappe. Wickeln Sie das Farbband vorsichtig ab, ohne es zu Entnehmen Sie den Farbbandhalter. lockern, und setzen Sie es in den Farbbandhalter. -
Seite 14: Anbringen Des Papierfachs
Schließen Sie die Abdeckung über dem Anbringen des Papierfachs Farbbandhalter, bis sie einrastet. Bringen Sie das mitgelieferte Papierfach an. Hinweis Wenn das Farbband durchhängt, ziehen Sie es durch Dieses Papierfach ist für ca. 50 Ausdrucke ausgelegt. Die Drehen an den Spulen fest. Anzahl der Ausdrucke für dieses Papierfach ändert sich mit den Einsatzbedingungen des Druckers bzw. -
Seite 15: Ersetzen Von Papierrolle Und Farbband
Drücken Sie die Freigabetaste des Papierhalters, und Ersetzen von Papierrolle ziehen Sie diesen heraus. und Farbband Wenn die Papierrolle oder das Farbband beim Drucken aufgebraucht werden, leuchtet die LED auf. Ersetzen Sie diese in derartigen Fällen entsprechend der folgenden Anleitung. Entnehmen von Papierrolle und Farbband Entfernen Sie jegliche Papierreste aus dem... -
Seite 16: Entnehmen Der Farbband
Ziehen Sie den Rollenkern aus der Papierrolle heraus. Öffnen Sie die Abdeckung über dem Farbbandhalter. Entnehmen Sie das Farbband. Befestigen Sie nach dem Herausnehmen des Farbbandes die schwarze Spule an der weißen Spule. Hinweis Sie müssen den Rollenkern erneut verwenden. Beseitigen Sie ihn daher nicht. -
Seite 17: Entfernen Von Papierschnipseln Aus Dem Papierhalter
Ziehen Sie das Farbband an der weißen Spule, kleben Schließen Sie die Seitenklappe. Sie einen Streifen Klebeband über die gesamte Länge des Farbbandes, und befestigen Sie das andere Ende des Klebebands am Farbband auf der schwarzen Spule. A Drehen Sie B Kleben Sie das Klebeband über die die Spule, um gesamte Länge des Bandendes der... -
Seite 18: Drucken Mit Dem Computer
Drücken Sie die Freigabetaste des Papierhalters, und Drucken mit dem ziehen Sie diesen heraus. Computer Hinweis Wenn sich zu viele Papierschnipsel angesammelt haben, lässt sich der Papierhalter unter Umständen nur Vor Beginn des Druckvorganges schwer herausziehen. Verteilen Sie in derartigen •... - Seite 19 Stellen Sie sicher, dass die Anzeige nicht Wenn der Drucker nicht druckt leuchtet. Wenn ein Fehler auftritt und der Drucker nicht drucken kann, leuchtet die Anzeige ALARM oder auf. Wenn die Anzeige leuchtet, stimmen Ausführliche Informationen über Fehler und deren möglicherweise die Größen der Papierrolle und der Behebung finden Sie im Abschnitt „Druckstörungen“...
-
Seite 20: Verschiedenes
• Ziehen Sie sofort den Netzstecker ab, wenn das Gerät Fehlfunktionen aufweist oder Fremdkörper in das Gerät Bei Kondensation gelangt sind, und wenden Sie sich an eine Sony- Vertragswerkstatt oder Ihren Sony-Händler. • Wenn der Drucker plötzlichen, starken • Nur teilweise verbrauchtes Farbband und Papier sollten... -
Seite 21: Reinigung
Packung niederschlagen. Dadurch kommt es zu Öffnen Sie die seitliche Abdeckung, und entnehmen Fehlfunktionen des Druckers. Werden Farbband und Sie den Farbbandhalter. Papier in diesem Zustand verwendet, können außerdem Flecken auf dem Ausdruck entstehen. Setzen Sie die Reinigungskassette in den Drucker ein, und schließen Sie die seitliche Abdeckung. -
Seite 22: Reinigen Der Andruckrolle
Entfernen Sie das Schutzpapier von der Vorderseite Reinigen der Andruckrolle des Reinigungsblattes. Um die Andruckrollen zu reinigen, drehen Sie diese, und wischen sie gleichzeitig sanft mit einem weichen Tuch ab, das Sie mit Reinigungsalkohol befeuchtet haben. Hinweis Schalten Sie zum Reinigen der Rollen den Drucker stets aus, und ziehen Sie das Netzkabel aus der Steckdose. -
Seite 23: Farbband Und Papier
Farbband und Papier Technische Daten Jeder Drucksatz enthält zwei Sätze Farbband und Stromversorgung Papierrolle. 100 bis 240 V ~, 50 bzw. 60 Hz Verbrauchen Sie das Farbband und die Papierrolle in dem Stromaufnahme max. 3,0 bis 1,3 A (beim Drucken) Karton immer zusammen. -
Seite 24: Optionales Zubehör
Serie 2UPC-C53: DRUCKEN VON INHALTEN ODER ZU ca. 18 s (89 × 127 mm) DATENVERLUSTEN KOMMT. Serie 2UPC-C54: • SONY LEISTET WÄHREND ODER NACH ca. 24 s (102 × 152 mm) ABLAUF DES GARANTIEZEITRAUMS Serie 2UPC-C55: KEINERLEI SCHADENERSATZ FÜR ca. 27 s (127 × 178 mm) FEHLFUNKTIONEN AN DIESEM GERÄT,... - Seite 25 11). Es wurde keine Papierrolle eingelegt. Anzeige ALARM Funktionsstörung. tLegen Sie eine Papierrolle in das leuchtet (rot) tWenden Sie sich an den Sony- Gerät ein (Seite 11). Kundendienst. Es wurde keine Farbband eingelegt. Anzeige ALARM Das Druckpapier wird nicht tLegen Sie eine Farbband in das leuchtet (orange) ordnungsgemäß...
- Seite 26 Bevor Sie das Gerät zur Fehlerbehebung einsenden, prüfen gleichmäßig, ehe Sie den Sie die nachfolgend genannten Punkte. Wenn Sie das Papierhalter herausziehen (Seite Problem dennoch nicht lösen können, wenden Sie sich an 17). Ihren autorisierten Sony-Händler. Symptom Ursache/Abhilfe Papierrolle kann nicht Versuchen Sie, einen der eingelegt werden.
- Seite 27 Sony Corporation...
