Bernstein EX101 WAVE Montageanleitung
Vorschau ausblenden
Andere Handbücher für EX101 WAVE:
- Montageanleitung (9 Seiten) ,
- Montageanleitung (8 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Bernstein EX101 WAVE
Inhaltszusammenfassung für Bernstein EX101 WAVE

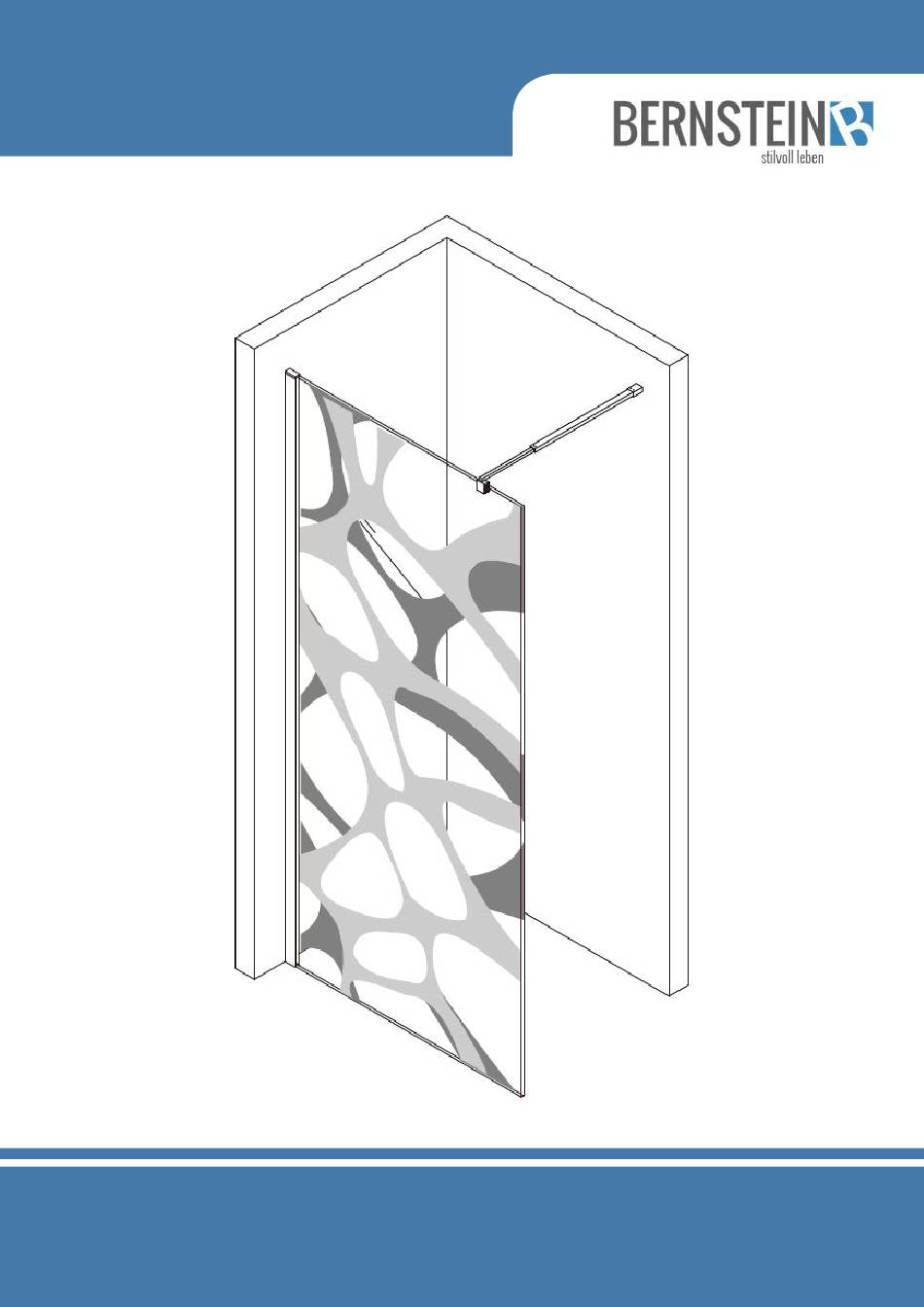

- Seite 1 DUSCHKABINE EX101 WAVE MONTAGEANLEITUNG Stand DEZEMBER 2017...
-
Seite 2: Benötigtes Werkzeug
Duschkabine EX101 Wave Herzlichen Glückwunsch und vielen Dank, dass Sie sich für den Kauf dieser Duschkabine entschieden haben! BENÖTIGTES WERKZEUG BLEISTIFT KREUZSCHRAUBEN- BOHRMASCHINE SILIKON DREHER WASSERWAAGE GUMMIHAMMER SECHSKANT- MASSBAND SCHLÜSSEL LIEFERUMFANG... -
Seite 3: Wartung
HINWEISE Hinweis: Alle Schrauben, die in Verbindung zum Glas sind, bitte nicht maschinell anziehen, nur per Hand. Als Richtwert zur Positionierung der Wandprofile bei Nutzung einer Duschtasse sind ca. 15mm Außenkante des Profils bis zur Außenkante Duschtasse, bzw. der Richtwert der Strecke A gemäß Zeichnung. Bitte beachten Sie, dass einige unserer Duschkabinen-Modelle für die beidseitige Montage geeignet sind. -
Seite 4: Montage
Duschkabine EX101 Wave MONTAGE Setzen Sie das Aluminium-Profil an die Wand, richten Sie das Profil, wie auf dem Bild unten zu sehen, mit Hilfe der Was- serwaage aus und markieren Sie die Bohrlöcher mit einem Stift. Bohren Sie die Löcher und verschrauben Sie das Profil mit Hilfe der Schrauben. Bitte benutzen Sie ausschließlich Dübel... - Seite 5 SCHRITT 1 SCHRITT 2 innen außen...
- Seite 6 Duschkabine EX101 Wave 1. Setzen Sie die kleinen Gummipuffer zwischen Glas und Duschtasse. 2. Schieben Sie nun die festen Glaselemente in die Aluminiumprofile. 3. Vor dem Anbringen des Silikons schneiden Sie bitte die überstehenden Gummipuffer bündig ab. Wichtig: Die Innenseite des Glaselements ist nanobeschichtet und die Außenseite ist mit einer Markierung versehen.
- Seite 7 1. Installieren Sie die Dichtung zwischen festem Glas und Aluminium Profil. 2. Setzen Sie nun die Haltestange zwischen Wand und Glas und verschrauben Sie diese wie auf dem Bild zu sehen. 3. Setzen Sie die Abdeckung auf die Aluminiumschiene. 4. Versiegeln Sie das Aluminium-Profil zur Wand hin und an der Glasscheibe unten mit Silikon.
