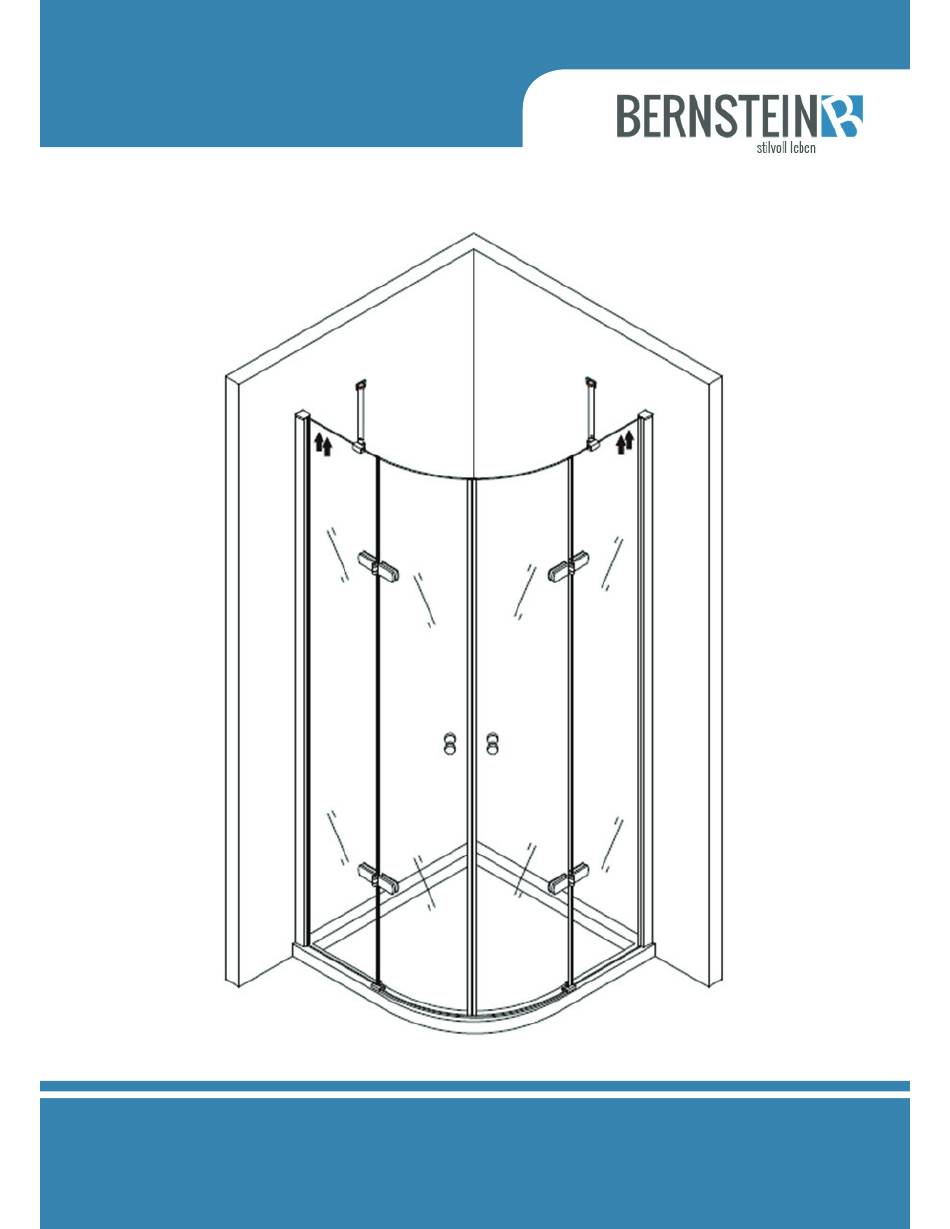

- Seite 1 DUSCHKABINE EX406 MONTAGEANLEITUNG Stand APR 2016...
-
Seite 2: Benötigtes Werkzeug
Duschkabine EX406 Herzlichen Glückwunsch und vielen Dank, dass Sie sich für den kauf dieser Duschkabine entschieden haben! BENÖTIGTES WERKZEUG HINWEISE: Alle Schrauben, die in Verbindung zum Glas sind, bitte nicht mit einem Akkubohrer anziehen, nur per Hand. Als Richtwert zur Positionierung der Wandprofle bei Nutzung einer Duschtasse sind ca. 15mm Außenkante des Profls bis zur Außenkante Duschtasse, bzw. -
Seite 3: Lieferumfang
LIEFERUMFANG... - Seite 4 Duschkabine EX406 MONTAGE 1. Richten Sie die Duschtasse mit der Wasserwaage aus und schließen Sie den Ablau an. 2. Richten Sie auch die Profle, wie au dem Bild unten zu sehen, mit der Wasserwaage aus und markieren Sie die Bohrlöcher mit einem Stit.
- Seite 5 1. Setzen Sie die kleine Gummipuer zwischen Glas und Duschtasse. Glaselement (wie unten au der Abbildung 1). Diese verhindern das Aukommen von Spannungen im Glas. Die Überstände werden nach der Montage mit einem Arbeitsmesser enternt. 2. Schieben Sie nun die esten Glaselemente in die Aluminiumprofle. Wichtig: Die Innenseite des Glaselements ist nanobeschichtet und die Außenseite ist mit einer Markierung versehen.
- Seite 6 Duschkabine EX406 Verschrauben Sie die Scharniere an den esten Glaselementen.
- Seite 7 Beestigen Sie die Glastüren durch die Scharniere, setzen Sie die Magnet- und Gummileisten an die Glaselemente, wie unten au dem Bild gezeigt.
- Seite 8 Duschkabine EX406 Richten Sie die Seitenteile aus und bohren Sie die Löcher vor, verschrauben Sie nun die Alu-Schienen danach bringen Sie die Schienen-Abdeckungen an.
- Seite 9 Installieren Sie die Aluminium Dichtung wie au dem Bild zu sehen mithile der Kunststohalterungen. Spritzen Sie das Silikon unter die Dichtung (siehe Bild)
- Seite 10 Duschkabine EX406 1. Beestigen Sie die mitgelieerten Wandhalter wie au dem Bild zu sehen. 2. Verschrauben Sie die Türgrie. 3. Bringen Sie die Dichtungslippen an den Türen an, ziehen Sie die Silikonugen, wie im Bild unten gezeigt, an den Aluminiumproflen und den esten Glaselementen.
