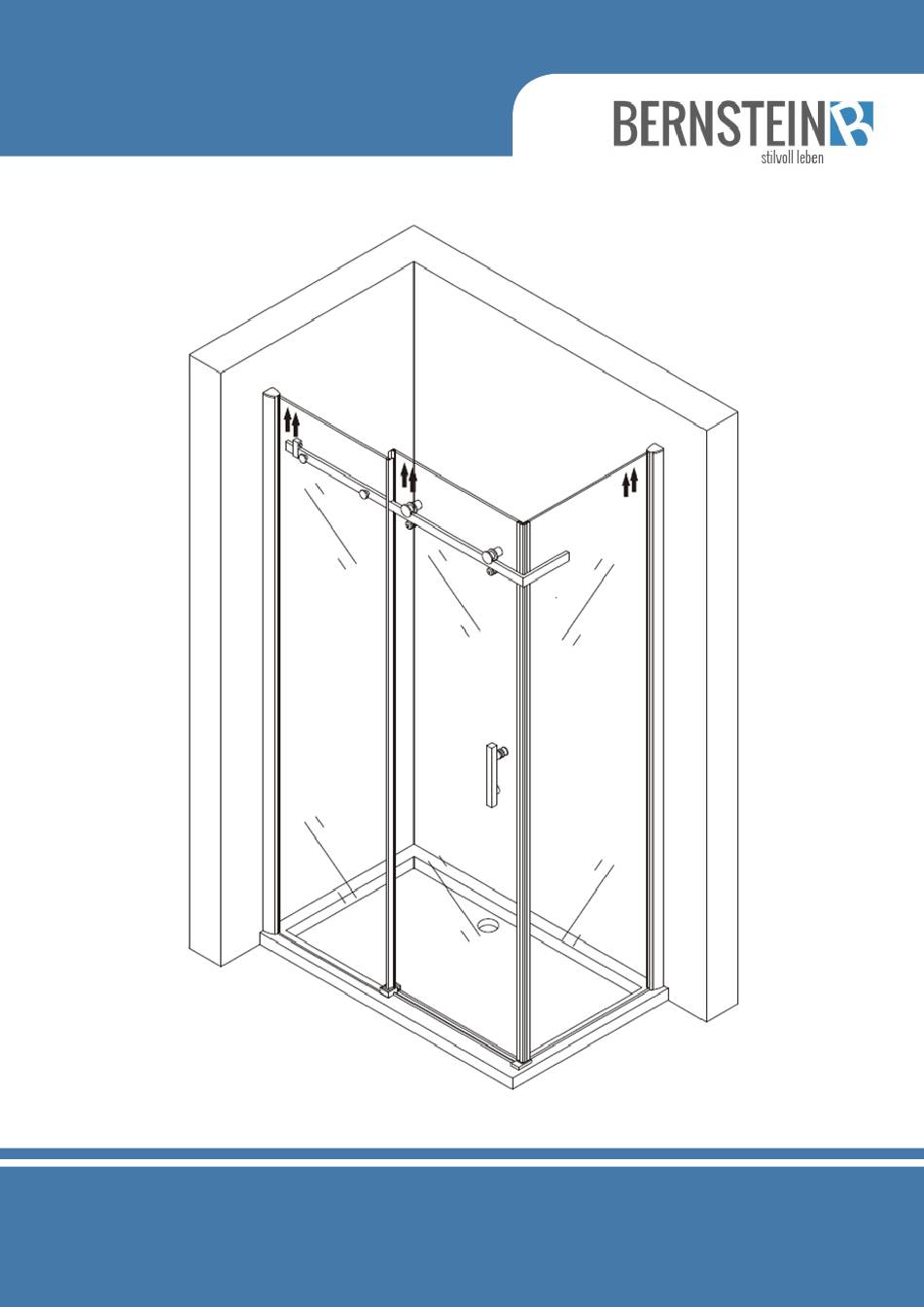

- Seite 1 DUSCHKABINE EX802 MONTAGEANLEITUNG Stand JULI 2017...
-
Seite 2: Benötigtes Werkzeug
Duschkabine EX802 Herzlichen Glückwunsch und vielen Dank, dass Sie sich für den Kauf dieser Duschkabine entschieden haben! BENÖTIGTES WERKZEUG LIEFERUMFANG... - Seite 3 HINWEISE: Alle Schrauben, die in Verbindung zum Glas sind, bitte nicht mit einem Akkubohrer anziehen, nur per Hand. Als Richtwert zur Positionierung der Wandprofile bei Nutzung einer Duschtasse sind ca. 15mm Außenkante des Profils bis zur Außenkante Duschtasse, bzw. der Richtwert der Strecke A gemäß Zeichnung. Bitte beachten Sie, dass einige unserer Duschkabinen-Modelle für die beidseitige Montage geeignet sind.
-
Seite 4: Montage
Duschkabine EX802 MONTAGE Richten Sie die Duschtasse mit der Wasserwaage aus und schließen Sie den Ablauf an. Richten Sie auch die Profile, wie auf dem Bild unten zu sehen, mit der Wasserwaage aus und markieren Sie die Bohrlöcher mit einem Stift. - Seite 5 1. Setzen Sie die kleinen Gummilippen unter das feste Glaselement (wie unten auf der Abbildung 1). Diese verhindern das Aufkommen von Spannungen im Glas. Die Überstände werden nach der Montage mit einem Arbeitsmesser entfernt. 2. Schieben Sie nun das feste Glaselement in das Aluminiumprofil. Wichtig: Die Innenseite des Glaselements ist nanobeschichtet und die Außenseite ist mit einer Markierung versehen.
- Seite 6 Duschkabine EX802 Fixieren Sie die „L“ Halteschiene mit den Schrauben wie auf dem Bild zu sehen...
- Seite 7 Installieren Sie die Laufrädchen am Glas. Wichtig: Die Rädchen sind einstellbar. Sollten Sie feststellen, dass die Rädchen nicht gleichmäßig über die Schiene gleiten, können Sie die Rädchen mit dem beiliegenden Imbusschlüssel etwas einstellen.
- Seite 8 Duschkabine EX802 1. Setzen die Tür auf die Edelstahl-Spur. 2. Befestigen Sie die Magnetdichtungen an der Glastür und dem feststehenden Glas am Einstieg. 3. Installieren Sie die Walze um die Tür vor dem Herausspringen zu schützen. 4. Befestigen Sie nun den Stopper an der „L“ Schiene.
- Seite 9 1. Installieren Sie die Aluminium Dichtung wie auf dem Bild zu sehen mithilfe der Kunststoffhalterungen. Spritzen Sie das Silikon unter die Dichtung (siehe Bild) 2. Befestigen Sie die Dichtung seitlich an der Glastür...
- Seite 10 Duschkabine EX802 Bohren Sie die Löscher für die Schrauben an den Aluminium-Profilen vor und befestigen Sie diese, setzen Sie dann die Abdeckungen auf die Profile...
- Seite 11 1. Verschrauben Sie den Türgriff. 2. Setzen Sie die Abdeckungen oben auf die Aluminiumschienen Ziehen Sie die Silikonfugen, wie im Bild unten gezeigt, an den Aluminiumprofilen und den festen Glaselementen.
