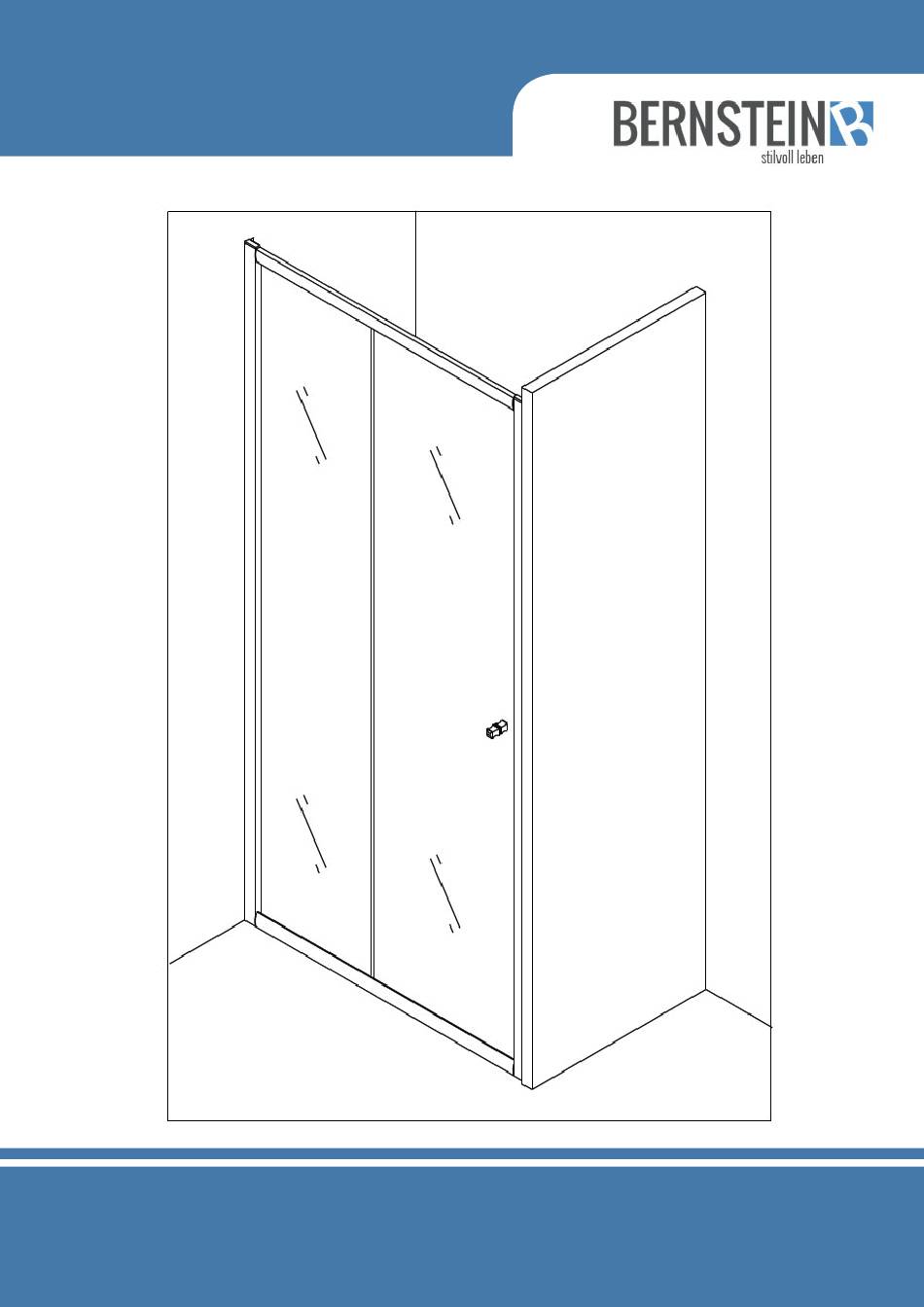

- Seite 1 DUSCHKABINE EX505 MONTAGEANLEITUNG Stand APR 2016...
-
Seite 2: Benötigtes Werkzeug
Duschkabine EX505 Herzlichen Glückwunsch und vielen Dank, dass Sie sich für den Kauf dieser Duschkabine entschieden haben! BENÖTIGTES WERKZEUG LIEFERUMFANG... -
Seite 3: Montage
MONTAGE 1. Richten Sie auch das Profil, wie auf dem Bild unten zu sehen, mit der Wasserwaage aus und markieren Sie die Bohrlöcher mit einem Stift. 2. Bohren Sie die Löcher und setzen Sie die Dübel ein. Bitte benutzen Sie ausschließlich Dübel, welche für Ihre Wände geeignet sind. - Seite 4 Duschkabine EX505 Verschrauben Sie das Profil an die Wand. Verwenden Sie dabei die 4x30 Schrauben.
- Seite 5 Verwenden Sie die 4x30 Schrauben, um das Aluminium-Profil von unten und oben mit der Aluminiumschiene zu verschrauben.
- Seite 6 Duschkabine EX505 Installieren Sie den Rahmen in das Aluminium-Profil, das Sie zuvor an der Wand montiert haben.
- Seite 7 Verwenden Sie die 4x30 Schrauben, um den Rahmen wie auf der Abbildung unten an der Wand zu befestigen.
- Seite 8 Duschkabine EX505 Verwenden Sie 4x16 Madenschrauben, um das Aluminium-Profil auf beiden Seiten zu verschrauben.
- Seite 9 1. Setzen Sie das feste Glaselement, wie auf der Abbildung unten zu sehen ist, in den Rahmen ein. 2. Montieren Sie die Halter an die Aluminium-Schiene, wie auf der Abblidung unten zu sehen. Wichtiger Hinweis: Die Innenseite des Glaselements ist nanobeschichtet und die Außenseite ist mit einer Markierung versehen.
- Seite 10 Duschkabine EX505 Installieren Sie die oberen und unteren Rollen auf die Glastüren. Wichtiger Hinweis: Wenn die Rollen nach der Installation nicht sauber laufen, können Sie diese mit Hilfe des Inbusschlüssels einstellen.
- Seite 11 Führen Sie nun die Glastür in die Aluminiumschiene. easy to clean - per Knopfdruck die Scheibe lösen für optimale Reinigung und perfekte Hygiene...
- Seite 12 Duschkabine EX505 1. Installieren Sie die Magnetdichtungen an die Glastür. 2. Installieren Sie die wasserdichte Dichtung an die Glastür. 3. Fügen Sie die einseitige Dichtung an der Innenseite des festen Aluminium-Profils ein.
- Seite 13 1. Installieren Sie die Rollenstopper in die Schienen (1) und montieren Sie den Griff (2) 2. Setzen Sie die Abdeckkappe auf das Aluminium-Profil (3) und versiegeln Sie die Duschkabine, wie auf der Abbildung gezeigt, mit Silikon (4).
