PULSAR 1.3
1 PL 110 FA / PL 112 FA / PL 115 FA
Die Aktiv-Topteile der PULSAR-Serie sind jeweils mit drei Eingangs kanälen
(A, B, C) ausgestattet, die parallel betrieben und unabhängig voneinander
geregelt werden können.

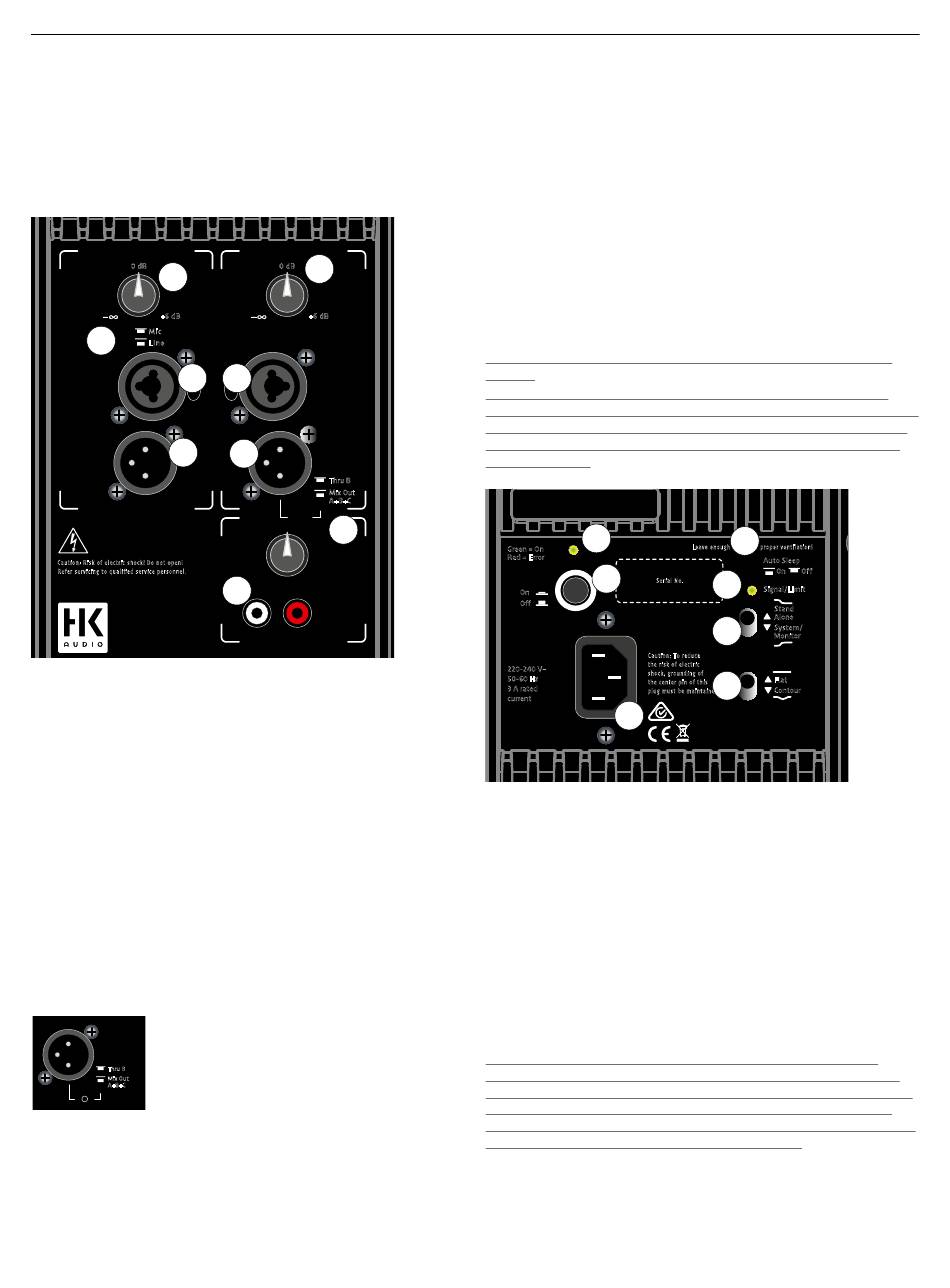

1.1 Bedienelemente
A
1
0 dB
Gain
+6 dB
2
Mic
Line
3
Input
4
Thru A
Caution: Risk of electric shock! Do not open!
Refer servicing to qualified service personnel.
1 Gain
Mit diesen Reglern wird der jeweilige Eingangspegel der Inputs A, B und C
angepasst.
2 Mic/Line-Schalter (nur Input Kanal A)
Bei Anschluss eines Mikrofons, optimieren Sie mit der Schalterstellung
„Mic" die Eingangsempfi ndlichkeit. Sie wird dabei um 30 dB erhöht.
3 Input A/B
Elektronisch symmetrierte, kombinierte XLR/Klinkenbuchse für das Ein-
gangssignal.
4 Thru A
Thru A ist ein paralleler, symmetrischer XLR-Ausgang zur Weiterleitung der
Eingangssignale von Input A (z.B. an einen Aktiv-Monitor).
5 Out (Thru B / Mix Out)
Die Out-Buchse im Kanal B ist ein symmetrischer XLR-
Ausgang, der folgende Doppelfunktion erfüllt:
Out
Thru B
Mix Out
A+B+C
Tasterstellung Thru B:
Out ist nun ein paralleler Ausgang zur exklusiven Weiterleitung der Ein-
gangssignale von Input B an z.B. einen Aktiv-Monitor.
Tasterstellung Mix Out A+B+C:
Im Mix Out-Betrieb dient dieser Ausgang zum Weiterschleifen der (gemix-
ten) Summensignale der Inputs A, B und C. Das Summensignal kann mit
den jeweiligen Gain-Reglern geregelt werden.
12
1
B
0 dB
Gain
+6 dB
3
Input
5
Out
Thru B
Mix Out
A+B+C
1
C
Gain
6
Input
L R
6 Input (Kanal C)
Cinch-Buchsen für ein Stereo-Eingangssignal. Linker und rechter Kanal
werden hierbei zu einer Mono-Summe aufaddiert.
7 Status LED
Die zweifarbige LED zeigt den Status des PULSAR Aktivlautsprechers an
(Grün = Power On, Rot = Fehler).
8 Power
Der An/Aus-Schalter für den PULSAR Aktivlautsprecher. In eingeschaltetem
Zustand leuchtet die Status-LED grün.
9 Mains
Verbinden Sie diese Anschlussbuchse mittels eines Kaltgeräte stromkabels
(im Lieferumfang enthalten) mit der Netzsteckdose.
Achtung! Dabei wird im ausgeschalteten Zustand etwa 0,5 Watt ver-
braucht.
Hinweis: Die PULSAR Aktiv-Topteile sind mit verriegelbaren V-Lock-
Netzeingangsbuchsen ausgestattet. In Kombination mit einem verriegel-
baren Anschlusskabel (VOLEX oder baugleich, optional erhältlich) kann
das Netzkabel arretiert und so gegen versehentliches Herausrutschen
gesichert werden.
7
Green = On
Red = Error
8
Power
Serial No.
On
Off
Mains
Caution: To reduce
the risk of electric
220-240 V~
shock, grounding of
50-60 Hz
the center pin of this
3 A rated
plug must be maintained.
current
9
10 Auto Sleep
Die Topteile der PULSAR Serie verfügen über eine Auto Sleep-Funktion,
die ein- und ausgeschaltet werden kann. Bei Stellung „On" schaltet die
Endstufe – sofern 180 Minuten kein Signal anliegt – in den Ruhezustand
(Verbrauch etwa 0,5 Watt). Um die PULSAR Lautsprecher wieder in Be-
triebszustand zu versetzen, schalten Sie die Box über den Power-Schalter
für fünf Sekunden aus und anschließend wieder ein. Auto Sleep auf „off "
deaktiviert diese Funktion und die Topteile bleiben dauerhaft in Betrieb.
11 Signal / Limit
Die zweifarbige LED ist ohne anliegendes Signal vorerst aus. Liegt ein
Eingangssignal an, leuchtet sie grün. Signalspitzen bei hoher Lautstärke
werden durch rotes Aufl euchten angezeigt.
Achtung! Hier handelt es sich nicht um eine Clip-LED. Die LED darf
hin und wieder kurz rot leuchten, denn dies zeigt lediglich an, dass die
Limiter arbeiten. Brennt die Signal-LED bei Signalspitzen immer rot und
es ist kein Audiosignal hörbar, überprüfen Sie den Eingangspegel der
Signalquelle und reduzieren Sie den Lautstärkeregler (Gain) an Ihrer Box.
Leuchtet diese LED dauerhaft rot, liegt ein Fehler vor.
