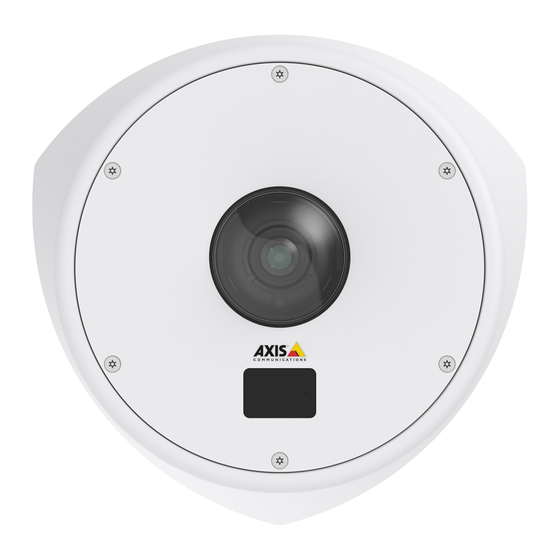

Seite 1 AXIS Q8414–LVS Network Camera Installation Guide...
Seite 3 English France: Français Deutschland: Deutsch Italia: Italiano España: Español 日本: 日本語中文: 简体中文...
Seite 4 Every care has been taken in the preparation of this • Restrictions of Hazardous Substances (RoHS) Directive document. Please inform your local Axis office of any 2011/65/EU. See Disposal and recycling on page 5. inaccuracies or omissions. Axis Communications AB cannot...
Seite 5 Directive 2012/19/EU on waste electrical and electronic Search by product, category, or phrase equipment (WEEE) is applicable in the European Union • report problems to Axis support staff by logging in to member states. To prevent potential harm to human health your private support area •...
Seite 7: Package Contents
AXIS Q8414–LVS Network Camera Package contents • AXIS Q8414–LVS Network Camera • Washers (for mounting screws) • AXIS Connector Guard A • Torx® bit TR20 • 4–pin terminal connector • Printed materials Installation Guide (this document) AVHS Authentication key...
Seite 8: Product Overview
AXIS Q8414–LVS Network Camera Product overview Cable gasket (network cable) Cable gasket (I/O or audio cable) PoE Class selector * Network connector Audio out connector LED indicators Audio in connector I/O connector Control button 10 IR window 11 Microphone 12 Not used 13 SD card slot * Used for switching between PoE Class 2 (limited IR) and PoE Class 3 (full IR).
Seite 9: How To Install The Product
If possible, keep the protective plastic on the front of the camera assembly until the installation is complete. The Axis product can be installed with the cables routed through the wall or ceiling. Read all the instructions before installing the product. Some installation steps would benefit from being completed together because they require removal of the camera assembly.
Seite 10 7. Pull the tab on the cable gasket to open it. 8. Attach the AXIS Connector Guard A on top of the RJ45 network connector. Drag the network cable gasket along the cable and plug the network cable gasket into its hole.
Seite 11 13. If applicable: Insert an SD card (not included) into the SD card slot on the camera assembly. 14. If applicable: See Install AXIS T8642 Mounting Kit A (sold separately) on page 15. 15. If applicable: See Install AXIS Door Switch A for intrusion detection (sold separately) on page 16 16.
Seite 12 AXIS Q8414–LVS Network Camera 18. If necessary: Manually adjust the angle of the lens to adapt to the size and shape of the monitored area. For tilt positions, see Set up the field of view on page 13 19. Guide the network cable through the cable tunnel to the back of the camera assembly and plug the network cable into the network connector.
Seite 13 AXIS Q8414–LVS Network Camera 22. Fold the top of the camera assembly upwards until the camera assembly is pressed against the entire rim in the back chassis opening. Important Adjust the cable slack so that the cables are not squeezed between the sides of the camera assembly and the back chassis.
Seite 14 AXIS Q8414–LVS Network Camera Table 0.0. Maximum Tilt Positions for the Lens (Continued) Tilt Tilt down Install an SD card It is optional to install a standard or high capacity SD card (not included), which can be used for local recording with removable storage.
Seite 15 3. Guide the other end of the network cable through the cable tunnel to the back of the camera assembly and plug the network cable into the network connector. 4. Guide the cable ties through the cable tunnels and attach the AXIS T8642 device to the camera assembly.
Seite 16 AXIS Q8414–LVS Network Camera Install AXIS Door Switch A for intrusion detection (sold separately) 1. On the back of the camera assembly: place the switch in the empty compartment next to the cable tunnel.
Seite 17 9. Tighten the black screws (T20, torque 2.5 Nm) to attach the camera holder to the camera assembly. Install AXIS Q8414-LVS IR Window B (sold separately) This accessory kit is suitable for installations that do not require audio. The IR light windows are not equipped with microphone holes.
Seite 18: How To Access The Product
How to access the product AXIS IP Utility and AXIS Camera Management are recommended methods for finding Axis products on the network and assigning them IP addresses in Windows®. Both applications are free and can be downloaded from www.axis.com/support The product can be used with most operating systems and browsers.
Seite 19 AXIS Q8414–LVS Network Camera Set focus and zoom Focus and zoom should only be configured when installing or reinstalling the product. 1. Go to Setup > Video & Audio. 2. On the focus page go to the Basic tab. 3. Set the zoom level using the slider.
Seite 20: How To Reset To Factory Default Settings
AXIS Q8414–LVS Network Camera How to reset to factory default settings Important Reset to factory default should be used with caution. A reset to factory default resets all settings, including the IP address, to the factory default values. To reset the product to the factory default settings: 1.
Seite 21: Maintenance
• To clean the Axis product, use soapy water or other multi-purpose cleaning agents (acidic, alkaline, neutral)* and follow the instructions provided by the manufacturer. • If required, the Axis product can be cleaned with a water hose. Move the spray in a side-to-side motion.
Seite 22: Further Information
For useful online trainings and webinars, see www.axis.com/academy Optional Accessories • AXIS T8642 Mounting Kit A (for installing a PoE Ethernet over Coax Adaptor inside the camera). See page 15. • AXIS Door Switch A (for intrusion detection). See page 16.
Seite 23: Specifications
AXIS Q8414–LVS Network Camera Specifications LED Indicators Note • The Status LED can be configured to be unlit during normal operation. To configure, go to Setup > System Options > Ports & Devices > LED. See the online help for more information.
Seite 24 For information about regulatory requirements, see Electromagnetic compatibility (EMC) on page 4. Audio connector The Axis product has the following audio connectors: • Audio in (pink) – 3.5 mm input for a mono microphone, or a line-in mono signal. •...
Seite 25 AXIS Q8414–LVS Network Camera Digital input - For connecting devices that can toggle between an open and closed circuit, for example PIR sensors, door/window contacts, and glass break detectors. 4-pin terminal block Function Notes Specifications 0 V DC 0 V DC (-) DC output Can be used to power auxiliary equipment.
Seite 26: Operating Conditions
DC output 3.3 V, max 50 mA Digital input 0 to max 40 V DC Digital output 0 to max 40 V DC, open drain, 100 mA Operating Conditions The Axis product is intended for indoor use. Product Classification Temperature Humidity AXIS Q8414–LVS...
Seite 27: Safety Information
AXIS Q8414–LVS Network Camera Safety information Hazard levels DANGER Indicates a hazardous situation which, if not avoided, will result in death or serious injury. WARNING Indicates a hazardous situation which, if not avoided, could result in death or serious injury.
Seite 28: Safety Instructions
Battery The Axis product uses a 3.0 V BR2032 lithium battery as the power supply for its internal real-time clock (RTC). Under normal conditions this battery will last for a minimum of five years. Low battery power affects the operation of the RTC, causing it to reset at every power-up. When the battery needs replacing, a log message will appear in the product’s server report.
Seite 29: Contenu De L'emballage
AXIS Q8414–LVS Network Camera Contenu de l’emballage • Caméra réseau AXIS Q8414–LVS • Rondelles (pour vis de montage) • Protection du connecteur AXIS A • Torx® embout TR20 • Bloc de connexion à 4 broches • Documents imprimés Guide d’installation (ce document)
Seite 30: Vue D'ensemble Du Produit
AXIS Q8414–LVS Network Camera Vue d'ensemble du produit Joint de câble (câble réseau) Joint de câble (câble E/S ou audio) Sélecteur de classe PoE * Connecteur réseau Connecteur de sortie audio Voyants LED Connecteur d'entrée audio Connecteur d'E/S Bouton de commande 10 Fenêtre infrarouge...
Seite 31: Comment Installer Le Produit
Le produit Axis peut être installé avec des câbles acheminés à travers le mur ou le plafond. Lisez toutes les instructions avant l'installation de l'appareil. Il est préférable de réaliser certaines étapes en même temps parce qu'elles exigent le retrait de l'assemblage caméra.
Seite 32: Installation De La Caméra
AXIS Q8414–LVS Network Camera Installation de la caméra 1. Retirez les joints des trous supérieurs et latéraux du châssis arrière. 2. Positionnez le châssis arrière à l'angle des parois murales et du plafond. À l'aide d'un crayon, repérez l'emplacement des vis à travers les trous.
Seite 33 7. Tirez sur la patte du joint de câble pour l'ouvrir. 8. Fixez la protection du connecteur AXIS A sur la partie supérieure du connecteur réseau RJ45. Faites glisser le joint du câble réseau le long du câble et branchez le câble réseau dans son trou.
Seite 34 13. Le cas échéant : insérez une carte SD (non fournie) dans l'emplacement pour carte SD de la caméra. 14. Le cas échéant : cf. Installation du kit de montage A AXIS T8642 (vendu séparément) page 38. 15. Le cas échéant : cf. Installation de l'interrupteur de porte AXIS A (vendu séparément) pour la détection des intrusions page 39.
Seite 35 AXIS Q8414–LVS Network Camera 19. Faites passer le câble réseau dans le conduit pour accéder à l'arrière de l'assemblage caméra et branchez le câble réseau au connecteur réseau. 20. Le cas échéant : faites passer le câble d'E/S dans le conduit pour accéder à l'arrière de l'assemblage caméra et branchez le câble d'E/S au connecteur d'E/S.
Seite 36 AXIS Q8414–LVS Network Camera 22. Remontez la partie supérieure de l'assemblage caméra jusqu'à ce qu'elle s'emboîte dans l'ouverture du châssis arrière. Important Ajustez la longueur du câble afin d'éviter de le coincer entre l'assemblage et le châssis arrière. 23. Fixez l'assemblage caméra sur le châssis arrière à l'aide des vis (couple 2,5 Nm).
Seite 37 AXIS Q8414–LVS Network Camera Tableau 0.1. Inclinaison maximale de l'objectif (Suite) Incli- nai- vers haut Incli- nai- vers le bas Installation d'une carte SD Il est possible, en option, d'installer une carte SD standard ou à haute capacité (non fournie) qui peut être utilisée pour l'enregistrement local et le stockage amovible.
Seite 38 3. Faites passer l'autre extrémité du câble dans le conduit pour accéder à l'arrière de l'assemblage caméra et branchez le câble réseau au connecteur réseau. 4. Guidez les attaches de câble à travers le conduit et fixez le dispositif AXIS T8642 à l'assemblage caméra.
Seite 39 AXIS Q8414–LVS Network Camera Installation de l'interrupteur de porte AXIS A (vendu séparément) pour la détection des intrusions 1. Sur la face arrière de l'assemblage caméra : placez l'interrupteur dans le compartiment vide à côté du conduit pour câbles.
Seite 40 9. Serrez les vis noires (T20, couple de 2,5 Nm) pour fixer le support à l'assemblage caméra. Installation de la fenêtre infrarouge B AXIS Q8414-LVS (vendue séparément) Ce kit d'accessoires convient aux installations ne nécessitant pas la prise en charge audio. Les fenêtres infrarouge ne sont pas équipées d'orifices pour microphones.
Seite 41: Comment Accéder Au Produit
7. Serrez les vis noires (T20, couple de 2,5 Nm) pour fixer le support à l'assemblage caméra. Comment accéder au produit Si vous souhaitez rechercher des produits Axis sur le réseau ou leur affecter des adresses IP sous Windows®, nous recommandons l’utilisation des applications AXIS IP Utility et AXIS Camera Management.
Seite 43 AXIS Q8414–LVS Network Camera Régler la mise au point et le zoom : La mise au point et le zoom doivent être configurés uniquement lors de l'installation ou de la réinstallation du produit. 1. Accédez à Setup > Video & Audio (Configuration > Vidéo >Configuration > Vidéo et audio).
Seite 44 AXIS Q8414–LVS Network Camera Comment réinitialiser les paramètres par défaut Important La réinitialisation aux paramètres par défaut doit être utilisée avec prudence. Cette opération reconfigure tous les paramètres, y compris l’adresse IP, aux valeurs d’usine par défaut. Pour réinitialiser l’appareil aux paramètres d’usine par défaut : 1.
Seite 45 à usages multiples (sur base acide, alcaline ou neutre)* et suivez les instructions fournies par le fabricant. • Si nécessaire, ce produit Axis peut être nettoyé à l'aide d'un jet d'eau. Déplacez le jet de manière latérale. * N'utilisez pas de produits de nettoyage abrasifs.
Seite 46: Informations Complémentaires
Accessoires en option • Kit de montage A AXIS T8642 (pour l'installation d'un adaptateur Ethernet sur câble coaxial avec PoE à l'intérieur de la caméra). Cf. page 38. • Interrupteur de porte AXIS A (pour la détection des intrusions). Cf. page 39.
Seite 47: Caractéristiques Techniques
AXIS Q8414–LVS Network Camera Caractéristiques techniques Voyants Note • Le voyant d'état peut être éteint pendant le fonctionnement normal. Pour ce faire, rendez-vous dans Setup > System Options > Ports & Devices > LED (Configuration > Options système > Ports et dispositifs > DEL). Consultez l'aide en ligne pour plus d'informations.
Seite 48 Débranchez l'alimentation ou démontez la carte SD des pages Web du produit avant de la retirer. Cet appareil est compatible avec une carte SD/SDHC/SDXC (non incluse). Pour obtenir des conseils sur la carte SD, rendez-vous sur www.axis.com Connecteurs Connecteur réseau Connecteur Ethernet RJ45 avec l'alimentation par Ethernet (PoE).
Seite 49 AXIS Q8414–LVS Network Camera À propos des connecteurs d’E/S      Utilisez le connecteur d’E/S avec des périphériques externes, associés aux applications telles que les alarmes de détérioration, la détection de mouvement, le déclenchement d'événements et les notifications d'alarme. En plus du point de référence 0 V CC et de l'alimentation (sortie CC), le connecteur d'E/S fournit une interface aux éléments suivants :...
Seite 50: Conditions D'utilisation
Sortie CC 3,3 V, maxi. 50 mA Entrée numérique 0 à max. 40 V CC Entrée numérique 0 à max. 40 V CC, drain ouvert, max. 100 mA Conditions d'utilisation L'appareil Axis est uniquement destiné à une utilisation en intérieur. Produit Classification Température Humidité...
Seite 51 AXIS Q8414–LVS Network Camera Produit Alimentation par Ethernet IEEE AXIS Q8414–LVS 802.3af/802.3at Type 1 Classe 2, 6,2 W max. (IR restreint) Alimentation par Ethernet IEEE 802.3af/802.3at Type 1 Classe 3, 8,7 W max. (IR maximal)
Seite 53: Informations Sur La Sécurité
AXIS Q8414–LVS Network Camera Informations sur la sécurité Niveaux de risques DANGER Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera le décès ou des blessures graves. AVERTISSEMENT Indique une situation dangereuse qui, si elle n'est pas évitée, pourrait entraîner le décès ou des blessures graves.
Seite 54: Consignes De Sécurité
éviter d'endommager le produit. Batterie Le produit Axis utilise une batterie au lithium BR2032 3,0 V comme alimentation de son horloge en temps réel interne (RTC). Dans des conditions normales, cette batterie a une durée de vie minimale de cinq ans.
Seite 55 AXIS Q8414–LVS Network Camera • Risque d'explosion si la batterie est remplacée de façon incorrecte. • Remplacez-la uniquement par une batterie identique ou une batterie recommandée par Axis. • Mettez au rebut les batteries usagées conformément aux réglementations locales ou...
Seite 57 AXIS Q8414–LVS Network Camera Lieferumfang • Netzwerk-Kamera AXIS Q8414-LVS • Unterlegscheiben (für Montageschrauben) • AXIS Steckerschutz A • Torx® Bit TR20 • Vierpoliger Terminalanschluss • Gedrucktes Material Installationsanleitung (dieses Dokument) AVHS-Authentifizierungsschlüssel...
Seite 58 AXIS Q8414–LVS Network Camera Produktübersicht Kabeldichtung (Netzwerkkabel) Kabeldichtung (E/A- oder Audio-Kabel) Auswahl der PoE-Klasse* Netzwerkanschluss Anschluss für Audioausgang LED-Anzeigen Anschluss für Audioeingang E/A-Anschluss Steuertaste 10 IR-Fenster 11 Mikrofon 12 Nicht verwendet 13 SD-Karteneinschub...
Seite 59 AXIS Q8414–LVS Network Camera * Für den Wechsel zwischen PoE-Klasse 2 (IR begrenzt) und PoE-Klasse 3 (IR unbegrenzt). Siehe Seite 78.
Seite 60: Installieren Des Produkts
Sie die Schutzfolie auf der Vorderseite der Kameraeinheit, wenn möglich, erst nachdem die Installation abgeschlossen ist. Das Axis Produkt kann mit durch oder entlang der Wand bzw. Decke verlegten Kabeln installiert werden. Lesen Sie die Anleitung, bevor Sie das Produkt installieren. Manche Installationsschritte sollten besser zusammen ausgeführt werden, denn sie erfordern die Entfernung der Kameraeinheit.
Seite 61 AXIS Q8414–LVS Network Camera Die Kameraeinheit installieren 1. Die Dichtstopfen aus den Bohrungen oben und an den Seiten der Gehäuserückseite entfernen. 2. Positionieren Sie die Gehäuserückseite in die Ecke zwischen Decke und Wänden. Markieren Sie mit einem Bleistift anhand der Löcher oben und an den Seiten die Position...
Seite 62 Sie das E/A-Kabel durch dieses. 7. Ziehen Sie die Lasche an der Kabeldichtung, um diese zu öffnen. 8. Setzen Sie den AXIS Steckerschutz A auf den RJ45-Netzwerkstecker. Ziehen Sie die Dichtung des Netzwerkkabels am Kabel entlang, und drücken Sie sie in das entsprechende Loch.
Seite 63 13. Falls zutreffend: Schieben Sie die SD-Karte (nicht enthalten) in den SD-Karteneinschub der Kameraeinheit. 14. Falls zutreffend: Siehe Installieren des AXIS T8642 Montagesets A (separat erhältlich) auf Seite 67. 15. Falls zutreffend: Siehe Installieren von AXIS Türschalter A zur Einbruchserkennung (separat erhältlich) auf Seite 68.
Seite 64 AXIS Q8414–LVS Network Camera 19. Führen Sie das Netzwerkkabel durch die Kabelführung bis zur Rückseite der Kameraeinheit, und stecken Sie das Netzwerkkabel in den Netzwerkanschluss. 20. Falls zutreffend: Führen Sie das E/A-Kabel durch die Kabelführung bis zur Rückseite der Kameraeinheit, und stecken Sie das E/A-Kabel in den E/A-Anschluss.
Seite 65 AXIS Q8414–LVS Network Camera 22. Klappen Sie die Kameraeinheit nach oben, bis diese vollständig auf dem Ring an der Öffnung des hinteren Gehäuseteils aufliegt. Wichtig Passen Sie die Kabellänge so an, dass die Kabel nicht zwischen Kameraeinheit und Gehäuserückseite eingeklemmt werden.
Seite 66: Installieren Einer Sd-Speicherkarte
AXIS Q8414–LVS Network Camera Table 0.3. Maximale Neigepositionen des Objektivs Die Neigeposition für das optimale Sichtfeld liegt zwischen den maximalen Neigepositionen. Nach oben nei- Nach nei- Installieren einer SD-Speicherkarte Optional kann eine SD-Speicherkarte in Standardausführung oder großer Kapazität (nicht enthalten) installiert werden, um lokal auf Wechselspeichermedien aufzeichnen zu können.
Seite 67 Digitalsystem beibehalten werden kann. 1. Bringen Sie den BNC-Winkelstecker am AXIS T8642-Gerät an. 2. Schließen Sie das Netzwerkkabel am Netzwerkanschluss des AXIS T8642-Geräts an. 3. Führen Sie das andere Ende des Netzwerkkabels durch die Kabelführung bis zur Rückseite der Kameraeinheit, und stecken Sie das Netzwerkkabel in den Netzwerkanschluss.
Seite 68 AXIS Q8414–LVS Network Camera Installieren von AXIS Türschalter A zur Einbruchserkennung (separat erhältlich) 1. Auf der Rückseite der Kameraeinheit: Setzen Sie den Schalter in die Aussparung neben der Kabelführung ein.
Seite 69 Mikrofonkabel an der Kamera an. 9. Befestigen Sie die Kamerahalterung mit den schwarzen Schrauben (T20, Drehmoment 2,5 Nm) an der Kameraeinheit. Installieren von AXIS Q8414-LVS IR-Fenster B (separat erhältlich) Dieses Zubehörset ist für Installationen ohne Audio geeignet. Die IR-Fenster verfügen nicht über Mikrofonlöchern.
Seite 70: Zugriff Auf Das Produkt
2,5 Nm) an der Kameraeinheit. Zugriff auf das Produkt Für die Suche nach Axis Produkten im Netzwerk und zur Zuweisung einer IP-Adresse unter Windows® werden AXIS IP Utility und AXIS Camera Management empfohlen. Beide Anwendungen sind kostenlos und können von www.axis.com/support heruntergeladen werden.
Seite 71: Einstellen Von Fokus Und Zoom
AXIS Q8414–LVS Network Camera Einstellen von Fokus und Zoom Fokus und Zoom sollten nur beim Installieren oder Neuinstallieren des Produkts eingestellt werden. 1. Setup > Video & Audio aufrufen. 2. Auf der Seite Focus die Registerkarte Basic (Grundeinstellungen) öffnen. 3. Mithilfe des Schiebereglers dieZoomstufe einstellen.
Seite 72: Zurücksetzen Auf Die Werksseitigen Standardeinstel- Lungen
AXIS Q8414–LVS Network Camera Zurücksetzen auf die werksseitigen Standardeinstel- lungen Wichtig Die Funktion zum Zurücksetzen auf die werksseitigen Standardeinstellungen sollte mit Vorsicht verwendet werden. Mit dieser Funktion werden alle Einstellungen einschließlich der IP-Adresse auf die werksseitigen Standardeinstellungen zurückgesetzt. So wird das Produkt auf die werksseitigen Standardeinstellungen zurückgesetzt: 1.
Seite 73: Wartung
• Verwenden Sie zur Reinigung dieses Axis Produkts Seifenwasser oder andere Universalreiniger (sauer, alkalisch, neutral)* und befolgen Sie die Anweisungen des Herstellers. • Das Axis Produkt kann ggf. mithilfe eines Wasserschlauchs gereinigt werden. Führen Sie den Schlauch mit seitlichen Bewegungen * Verwenden Sie keine Scheuermittel.
Seite 74: Weitere Informationen
AXIS Türschalter A (zur Einbruchserkennung). Siehe Seite 68. • AXIS Q8414-LVS Getönte Kuppelabdeckung (5 Stück). Siehe Seite 69. • AXIS Q8414-LVS IR-Fenster B (Robustes Fenster ohne Mikrofonloch, 5 Stück). Siehe Seite 69. • E/A-Audiokabel 5 m Unter www.axis.com finden Sie Informationen über verfügbares Zubehör.
Seite 75: Technische Daten
AXIS Q8414–LVS Network Camera Technische Daten LEDs Beachten • Die Status-LED kann so eingestellt werden, dass sie während des Normalbetriebs nicht leuchtet. Diese Konfiguration können Sie unter Setup > System Options > Ports & Devices > LED (Setup > Systemoptionen > Ports & Geräte > LED) einstellen. Weitere Informationen finden Sie in der Online-Hilfe.
Seite 76: Netzwerkanschluss
Stellen Sie sicher, dass die Netzwerkgeräte gemäß den Anweisungen des Herstellers installiert wurden. Informationen zu gesetzlichen Bestimmungen finden Sie unter Electromagnetic compatibility (EMC) on page 4. Audioanschlüsse Das Axis Produkt ist mit den folgenden Audioanschlüssen ausgestattet: • Audioeingang (rosa) – 3,5-mm-Anschluss für ein Monomikrofon oder ein Monosignal. •...
Seite 77 AXIS Q8414–LVS Network Camera 0 V DC-Bezugspunkt und Strom (Gleichstromausgang) verfügt der E/A-Anschluss über eine Schnittstelle zu: Digitalausgang - Zum Anschluss externer Geräte wie Relais und LEDs. Angeschlossene Geräte können über die VAPIX®-API (Application Programming Interface) oder über die Produktwebsite aktiviert werden.
Seite 78: Betriebsbedingungen
0 V DC (-) DC-Ausgang 3,3 V, max. 50 mA Digitaleingang 0 bis max. 40 V DC Digitalausgang 0 bis max. 40 V DC, Open Drain, 100 mA Betriebsbedingungen Das Axis Produkt ist für die Verwendung in Innenräumen ausgelegt. Produkt Klassifikation Temperatur Luftfeuchtigkeit...
Seite 79 AXIS Q8414–LVS Network Camera Produkt AXIS Q8414–LVS Power over Ethernet IEEE 802.3af/802.3at Typ 1 Klasse 2, max. 6,2 W (IR begrenzt) Power over Ethernet IEEE 802.3af/802.3at Typ 1 Klasse 3, max. 8,7 W (Infrarot, nicht begrenzt)
Seite 81: Sicherheitsinformationen
AXIS Q8414–LVS Network Camera Sicherheitsinformationen Gefährdungsstufen GEFAHR Weist auf eine gefährliche Situation hin, welche zum Tod oder zu schweren Verletzungen führt. WARNUNG Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu Tod oder schweren Verletzungen führen kann. VORSICHT Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu geringfügiger...
Seite 82: Sicherheitsanweisungen
Produkts, wenn ein Batteriewechsel erforderlich ist. Weitere Informationen über den Serverbericht finden Sie auf den Setup-Seiten des Produkts, oder wenden Sie sich an den Axis Support. Die Batterie sollte nur bei Bedarf ersetzt werden. Wenden Sie sich in diesem Fall unter www.axis.com/support an den Axis-Support.
Seite 83 AXIS Q8414–LVS Network Camera • Explosionsgefahr bei fehlerhaftem Batteriewechsel. • Die Batterie darf nur durch eine identische Batterie oder eine von Axis empfohlene Batterie ersetzt werden. • Verbrauchte Batterien sind gemäß den örtlichen Vorschriften oder den Anweisungen des Herstellers zu entsorgen.
Seite 85: Contenuto Della Confezione
AXIS Q8414–LVS Network Camera Contenuto della confezione • Telecamera di rete AXIS Q8414–LVS • Rondelle (per il montaggio delle viti) • Protezione del connettore AXIS A • Punta Torx® TR20 • Connettore per morsetti a 4 pin • Documentazione Guida all'installazione (questo documento)
Seite 86: Panoramica Del Dispositivo
AXIS Q8414–LVS Network Camera Panoramica del dispositivo Guarnizione cavo (cavo di rete) Guarnizione cavo (Cavo I/O o audio) Selettore PoE Classe * Connettore di rete Connettore uscita audio Indicatori LED Connettore ingresso audio Connettore I/O Pulsante di comando 10 Finestra IR...
Seite 87 AXIS Q8414–LVS Network Camera * Utilizzato per passare da PoE Classe 2 (IR limitato) a PoE Classe 3 (IR completo). Consultare pagina 106.
Seite 88: Come Installare Il Dispositivo
Se possibile, lasciare la protezione di plastica sulla parte anteriore della telecamera fino al completamento dell'installazione. È possibile installare il dispositivo Axis instradando i cavi attraverso la parete o il soffitto. Leggere attentamente tutte le istruzioni prima di installare il dispositivo. Alcune fasi d'installazione dovrebbero essere completate insieme perché...
Seite 89 AXIS Q8414–LVS Network Camera Installazione dell'unità telecamera 1. Rimuovere le guarnizioni dai fori laterali e superiori del telaio posteriore. 2. Posizionare il telaio posteriore nell'angolo tra il soffitto e la parete. Utilizzare una matita per fare dei segni per le viti nei fori laterali superiori e laterali.
Seite 90 I/O attraverso il foro posteriore. 7. Tirare la linguetta sulla guarnizione del cavo per aprirla. 8. Fissare la protezione del connettore AXIS A nella parte superiore del connettore di rete RJ45. Far scorrere la guarnizione del cavo di rete lungo il cavo e inserirla nei relativi fori.
Seite 91 13. Se applicabile: inserire una scheda SD (non inclusa) nello slot per schede SD nella telecamera. 14. Se applicabile: consultare Installare il kit di montaggio A AXIS T8642 (fornito a parte) alla pagina 95. 15. Se applicabile: consultare Installare l'interruttore per porta AXIS A per il rilevamento di intrusioni (venduto separatamente) alla pagina 96 16.
Seite 92 AXIS Q8414–LVS Network Camera 19. Inserire il cavo di rete nell'alloggiamento dei cavi nella parte posteriore della telecamera e collegare il cavo di rete nel connettore di rete. 20. Se applicabile: inserire il cavo I/O nell'alloggiamento dei cavi nella parte posteriore della telecamera e collegare il cavo I/O nel connettore I/O.
Seite 93 AXIS Q8414–LVS Network Camera 22. Piegare la parte superiore della telecamera verso l'alto fino a che non viene spinta verso il bordo nell'apertura del telaio posteriore. Importante Posizionare i cavi in modo che non vengano schiacciati tra i lati della telecamera e il telaio posteriore.
Seite 94 AXIS Q8414–LVS Network Camera Tabella 0.3. Posizioni di massima inclinazione per le lenti (Continuo) Incli- naz- ione alto Incli- naz- ione basso Installazione di una scheda di memoria È facoltativo installare una scheda di memoria standard o ad alta capacità (non inclusa), che può...
Seite 95 1. Fissare il connettore BNC angolare al dispositivo AXIS T8642. 2. Collegare il cavo di rete al connettore di rete sul dispositivo AXIS T8642. 3. Inserire l'altra estremità del cavo di rete nell'alloggiamento dei cavi nella parte posteriore della telecamera e collegare il cavo di rete nel connettore di rete.
Seite 96 AXIS Q8414–LVS Network Camera Installare l'interruttore per porta AXIS A per il rilevamento di intrusioni (venduto separatamente) 1. Nella parte posteriore della telecamera: posizionare l'interruttore nello scomparto vuoto accanto all'alloggiamento dei cavi.
Seite 97 9. Stringere le viti posteriori (T20, torque 2,5 Nm) per collegare il supporto della telecamera alla telecamera. Installare la finestra IR B AXIS Q8414-LVS (fornita a parte) Questo kit di accessori è adatto alle installazioni che non richiedono audio. Le finestre della luce IR non sono dotate di fori per i microfoni.
Seite 98: Come Accedere Al Dispositivo
Come accedere al dispositivo AXIS IP Utility e AXIS Camera Management sono i metodi consigliati per trovare i dispositivi Axis in rete e assegnare loro un indirizzo IP in Windows®. Queste applicazioni sono entrambe gratuite e possono essere scaricate da www.axis.com/support Il dispositivo può...
Seite 99 AXIS Q8414–LVS Network Camera Impostare zoom e messa a fuoco La messa a fuoco e lo zoom devono essere configurati solo durante l'installazione e la reinstallazione del prodotto. 1. Andare a Setup > Video & Audio (Configurazione > Video e audio).
Seite 100: Modalità Di Ripristino Dei Valori Predefiniti Di Fabbrica
IP, impostare la password e accedere al flusso video. Gli strumenti per l'installazione e la gestione del software sono disponibili nelle pagine dedicate all'assistenza sul sito Web www.axis.com/support. È anche possibile reimpostare i parametri alle impostazioni predefinite di fabbrica mediante l'interfaccia Web.
Seite 101: Manutenzione
• Per pulire questo dispositivo Axis, utilizzare acqua saponata o altri agenti pulenti (acidi, alcalini o neutri)* e seguire le istruzioni fornite dal produttore. • Se necessario, il dispositivo Axis può essere pulito con un getto d'acqua. Spostare lo spruzzo con un movimento che va da un lato all'altro.
Seite 102: Ulteriori Informazioni
Per servizi di formazione utili e webinar, visita il sito www.axis.com/academy Accessori opzionali • Kit di montaggio A AXIS T8642 (per l'installazione di PoE Ethernet over Coax Adaptor nella telecamera). Consultare pagina 95. • Interruttore per porta AXIS A (per il rilevamento di intrusioni). Consultare pagina 96.
Seite 103: Dati Tecnici
AXIS Q8414–LVS Network Camera Dati tecnici Indicatori LED Nota • Lo stato del LED può essere configurato per essere spento durante il normale funzionamento. Per configurarlo, selezionare Setup > System Options > Ports & Devices > LED (Configurazione > Opzioni di sistema > Porte & Dispositivi > LED). Per ulteriori informazioni, consultare l'aiuto in linea.
Seite 104 è in funzione. Scollegare l'alimentazione oppure smontare la scheda di memoria dalle pagine Web del dispositivo prima di rimuoverla. Questo dispositivo supporta schede di memoria SD/SDHC/SDXC (non incluse). Per i consigli sulla scheda SD, visitare il sito Web www.axis.com. Connettori Connettore di rete Connettore Ethernet RJ45 con Power over Ethernet (PoE+).
Seite 105 AXIS Q8414–LVS Network Camera Informazioni sui connettori I/O      Utilizzare il connettore I/O con dispositivi esterni in combinazione con, ad esempio, allarmi antimanomissione, rilevamento movimento, attivazione di eventi e notifiche di allarme. Oltre al punto di riferimento 0 V CC e all'alimentazione (uscita CC), il connettore I/O fornisce l'interfaccia per: Uscita digitale - Per collegare dispositivi esterni come relè...
Seite 106: Condizioni Di Funzionamento
Uscita CC 3,3 V, max 50 mA Ingresso digitale da 0 a max 40 V CC Ingresso digitale da 0 a max 40 V CC, open-drain, 100 mA Condizioni di funzionamento Il dispositivo Axis è destinato all'uso interno. Dispositivo Temperatura Classificazione Umidità...
Seite 107 AXIS Q8414–LVS Network Camera Dispositivo AXIS Q8414–LVS Power over Ethernet IEEE 802.3af/802.3at Tipo 1 Classe 2, max. 6.2 W (IR limitato) Power over Ethernet IEEE 802.3af/802.3at Tipo 1 Classe 3, max. 8.7 W (IR completo)
Seite 109: Informazioni Di Sicurezza
AXIS Q8414–LVS Network Camera Informazioni di sicurezza Livelli di pericolo PERICOLO Indica una situazione pericolosa che, se non evitata, provoca morte o lesioni gravi. AVVERTENZA Indica una situazione pericolosa che, se non evitata, potrebbe provocare la morte o lesioni gravi.
Seite 110 • Durante il trasporto del dispositivo Axis, utilizzare l'imballaggio originale o equivalente per evitare danni al dispositivo. Batteria Il dispositivo Axis utilizza una batteria al litio da 3,0 V BR2032 come alimentazione per il suo real-time clock (RTC) interno. In condizioni normali questa batteria avrà una durata minima di cinque anni.
Seite 111 AXIS Q8414–LVS Network Camera • Smaltire le batterie usate in base alle normative locali o alle istruzioni del produttore della batteria.
Seite 113: Contenido Del Paquete
AXIS Q8414–LVS Network Camera Contenido del paquete • Cámara de red AXIS Q8414–LVS • Arandelas (para los tornillos de montaje) • Protector A del conector de AXIS • Torx® punta TR20 • Conector de terminales de cuatro pines • Materiales impresos Guía de instalación (este documento)
Seite 114: Información General Del Producto
AXIS Q8414–LVS Network Camera Información general del producto Junta de cable (cable de red) Junta de cable (cable de E/S o audio) Selector de clase PoE* Conector de red Conector de salida de audio Indicadores LED Conector de entrada de audio Conector de E/S Botón de control...
Seite 115 AXIS Q8414–LVS Network Camera * Se utiliza para cambiar entre PoE de clase 2 (infrarrojos limitados) y PoE de clase 3 (infrarrojos completos). Vea página 134.
Seite 116: Cómo Instalar El Producto
El producto de Axis puede instalarse guiando los cables a través de la pared o del techo. Lea las instrucciones antes de instalar el producto. Algunos pasos de la instalación es beneficioso completarlos todos ya que requieren la retirada del conjunto de la cámara.
Seite 117 AXIS Q8414–LVS Network Camera Instalación de la unidad de la cámara 1. Retire las juntas de los orificios superiores y laterales del chasis posterior. 2. Coloque el chasis posterior en la esquina entre el techo y las paredes. Utilice un lápiz para marcar dónde irán los tornillos guiándose por los orificios superiores y laterales.
Seite 118 7. Tire de la lengüeta de la junta del cable para abrirla. 8. Fije el protector del conector A de AXIS a la parte superior del conector de red RJ45. Arrastre la junta del cable de red a lo largo del cable y conéctela a la junta del cable de red, en su orificio.
Seite 119 13. Si procede: Inserte una tarjeta SD (no incluida) en la ranura de tarjetas SD del conjunto de la cámara. 14. Si procede: Vea Instalación del kit de montaje A AXIS T8642 (se vende por separado) en la página 123.
Seite 120 AXIS Q8414–LVS Network Camera 19. Guíe el cable de red por el túnel del cable hasta la parte posterior del conjunto de la cámara y conéctelo al conector de red. 20. Si procede: Guíe el cable de E/S por el túnel del cable hasta la parte posterior del conjunto de la cámara y conéctelo al conector de E/S.
Seite 121 AXIS Q8414–LVS Network Camera 22. Pliegue la parte superior del conjunto de la cámara hacia arriba hasta que dicho conjunto esté a presión contra todo el borde de la apertura del chasis posterior. Importante Ajuste la holgura del cable de manera que los cables no queden apretados entre los lados del conjunto de la cámara y el chasis posterior.
Seite 122 AXIS Q8414–LVS Network Camera Table 0.5. Posiciones verticales máximas del objetivo La posición vertical para el campo de visión óptimo se encuentra entre las posiciones verticales máximas. Ver- tical hacia riba Ver- tical hacia abajo Instalación de una tarjeta SD Opcionalmente se puede instalar una tarjeta SD estándar o de gran capacidad (no incluida) para...
Seite 123 1. Conecte el conector BNC en ángulo al dispositivo AXIS T8642. 2. Conecte el cable de red al conector de red del dispositivo AXIS T8642. 3. Guíe el otro extremo del cable de red por el túnel del cable hasta la parte posterior del conjunto de la cámara y conéctelo al conector de red.
Seite 124 AXIS Q8414–LVS Network Camera Instalación de un interruptor de puerta A AXIS para la detección de intrusiones (se vende por separado) 1. En la parte posterior del conjunto de la cámara: coloque el interruptor en el compartimento vacío junto al túnel del cable.
Seite 125 9. Apriete los tornillos negros (T20, par de torsión de 2,5 N) que fijan el soporte de la cámara al conjunto de la cámara. Instalación de la ventana de infrarrojos B para la AXIS Q8414-LVS (se vende por separado) Este kit de accesorios es apto para instalaciones que no requieren audio. Las ventanas de luz infrarroja no están equipadas con orificios de micrófono.
Seite 126: Cómo Acceder Al Producto
Cómo acceder al producto Se recomiendan AXIS IP Utility y AXIS Camera Management como métodos para buscar los productos de Axis en la red y asignarles direcciones IP en Windows®. Ambas aplicaciones son gratuitas y pueden descargase de www.axis.com/support El producto se puede utilizar con la mayoría de los sistemas operativos y navegadores. Los navegadores recomendados son: ®...
Seite 127 AXIS Q8414–LVS Network Camera Ajuste del enfoque y el zoom El enfoque y el zoom solo deben configurarse al instalar o volver a instalar el producto. 1. Vaya a Setup (Configuración) > Video & Audio (Vídeo y audio). 2. En la página de enfoque, vaya a la pestaña Basic (Básica).
Seite 128 IP, establecer la contraseña y acceder a la transmisión de vídeo. Las herramientas del software de instalación y gestión están disponibles en las páginas de asistencia técnica en www.axis.com/support. También es posible restablecer los parámetros a los valores predeterminados de fábrica mediante la interfaz web.
Seite 129: Mantenimiento
(ácido, alcalino, neutro)* y siga las instrucciones que facilita el fabricante. • Si es necesario, el producto Axis puede limpiarse con una manguera de agua. Mueva el pulverizador de un lado a otro. * No utilice productos de limpieza abrasivos.
Seite 130: Más Información
Accesorios opcionales • Kit de montaje A AXIS T8642 (para instalar un adaptador Ethernet a través de cable coaxial PoE dentro de la cámara). Vea página 123. • Interruptor de puerta A AXIS (para la detección de intrusiones). Vea página 124.
Seite 131: Especificaciones
AXIS Q8414–LVS Network Camera Especificaciones Indicadores LED Nota • Se puede configurar el LED de estado para que se apague durante el funcionamiento normal. Para ello, vaya a Setup > System Options > Ports & Devices > LED (Configuración > Opciones del sistema > Puertos y dispositivos > LED). Vea la ayuda en línea para obtener más información.
Seite 132 Para obtener información sobre los requisitos normativos, vea Electromagnetic compatibility (EMC) on page 4. Conector de audio El producto de Axis integra los siguientes conectores de audio: • Entrada de audio (rosa): entrada de 3,5 mm para micrófono mono, o entrada de línea de señal mono.
Seite 133 AXIS Q8414–LVS Network Camera Acerca de los conectores de E/S Utilice el conector de E/S con dispositivos externos en combinación con, por ejemplo, alarmas antimanipulación, detección de movimiento, activación de eventos y notificaciones de alarma. Además del punto de referencia de 0 V CC y la alimentación (salida de CC), el conector de E/S ofrece una interfaz para: Salida digital - Conectar dispositivos externos como relés y LED.
Seite 134: Condiciones De Funcionamiento
Entrada digital: de 0 a 40 V CC máx. Salida digital: de 0 a 40 V CC máx., colector abierto, 100 mA Condiciones de funcionamiento El producto de Axis se ha creado para su uso en interiores. Producto Temperatura Humedad Clasificación...
Seite 135 AXIS Q8414–LVS Network Camera Producto Alimentación a través de Ethernet IEEE AXIS Q8414–LVS 802.3af/802.3at Tipo 1 Clase 2, máx. 6,2 W (infrarrojos limitados) Alimentación a través de Ethernet IEEE 802.3af/802.3at Tipo 1 Clase 3, máx. 8,7 W (full IR)
Seite 137: Información De Seguridad
AXIS Q8414–LVS Network Camera Información de seguridad Niveles de peligro PELIGRO Indica una situación peligrosa que, si no se evita, provocará lesiones graves o la muerte. ADVERTENCIA Indica una situación peligrosa que, si no se evita, puede provocar lesiones graves o la muerte.
Seite 138: Instrucciones De Seguridad
Batería Este producto de Axis utiliza una batería de litio BR2032 de 3,0 V como fuente de alimentación del reloj interno en tiempo real. En condiciones normales, esta batería durará un mínimo de cinco años.
Seite 139 AXIS Q8414–LVS Network Camera • Sustituya la batería por una batería idéntica u otra batería recomendada por Axis. • Deseche las baterías usadas de conformidad con la normativa local o las instrucciones del fabricante.
Seite 141 AXIS Q8414–LVS Network Camera パパパッッッケケケーーージジジののの内内内容容容 AXIS Q8414‒LVSネットワークカメラ • ワッシャー (ネジの取り付け⽤) • AXISコネクタガードA • Torx® ビットTR20 • 4ピンターミナルコネクター...
Seite 142 AXIS Q8414–LVS Network Camera 製製製品品品ののの概概概要要要ケーブルガスケット (ネットワークケーブル) ケーブルガスケット (I/Oまたはオーディオケーブル) PoEクラスセレクター* ネットワークコネクタ⾳声出⼒コネクター LEDインジケーター⾳声⼊⼒コネクター I/Oコネクタコントロールボタン 10 ⾚外線ウィンドウ 11 マイク 12 使⽤しません 13 SDカードスロット...
Seite 143 AXIS Q8414–LVS Network Camera * PoE Class 2 (制限付き⾚外線) とPoE Class 3 (フル⾚外線) の切り替えに使⽤しま 162ページす。を参照してください。...
Seite 144 AXIS Q8414–LVS Network Camera 製製製品品品ののの取取取りりり付付付けけけ⽅⽅⽅法法法ハハハーーードドドウウウェェェアアアのののイイインンンススストトトーーールルル...
Seite 145 AXIS Q8414–LVS Network Camera カカカメメメラララユユユニニニッッットトトののの設設設置置置 1. 背⾯シャーシの上部と側⾯にある⽳からガスケットを取り外します。 2. 背⾯シャーシを天井と壁の間の⾓に配置します。鉛筆を使⽤して、上部と側⾯の⽳を通すネジ⽤のマークを付けます。...
Seite 146 AXIS Q8414–LVS Network Camera ケーブルガスケット、I/O ネジ (⾮付属品) ワッシャーガスケット 3. 天井と壁にネジ⽤の⽳を開けます。 4. ガスケットを元の⽳に差し込みます。ガスケットは、折ったり、曲げたりせずにぴったりとはめ込みます。 5. ネットワークケーブルガスケットを背⾯の⽳から取り外し、ネットワークケーブルをこの⽳に通します。 6. 該当する場合: I/Oケーブルガスケットを背⾯の⽳から取り外し、I/Oケーブルをこの⽳に通します。 7. ケーブルガスケットのタブを引っ張って開きます。 8. AXISコネクタガードAをRJ45ネットワークコネクタの上部に接続します。ネットワークケーブルガスケットをケーブル沿いに引いていき、ネットワークケーブルガスケットをこの⽳に通します。ガスケットは、折ったり、曲げたりせずにぴったりとはめ込みます。 9. AXISコネクタガードAをRJ45ネットワークコネクタの上部から取り外します。 10. 該当する場合: I/OコネクタをI/Oケーブルに取り付ける前に、ケーブルを I/Oケーブルガスケットから引き出します。 I/Oケーブルガスケットを当該の⽳に差し込みます。ガスケットは、折ったり、曲げたりせずにぴった...
Seite 147 AXIS Q8414–LVS Network Camera ケーブルガスケット、ネットワークケーブルガスケット、I/O ネジ (⾮付属品) ワッシャーガスケット 12. 最適なシーリングのために: 柔軟性のあるギャップフィラー/マスチックシーラントストリップを背⾯シャーシの側⾯に沿って貼り付けます。背⾯シャーシと天井/壁の間にあるすべてのギャップが埋まったことを確認します。 13. 該当する場合: SDカード (⾮付属品) をカメラ部のSDカードスロットに挿⼊します。 151ページの、AXIS T8642取り付けキットA (別売) の取り 14. 該当する場合: 付けを参照してください。 152ページの、侵⼊検知⽤のAXISドアスイッチA (別売) の 15. 該当する場合: 設置を参照してください。 153ページの、AXIS Q8414-LVSスモークドーム (別売) の取り...
Seite 148 AXIS Q8414–LVS Network Camera 19. ネットワークケーブルをカメラトンネル経由でカメラ部の背⾯に通し、ネットワークケーブルをネットワークコネクタに差し込みます。 20. 該当する場合: I/Oケーブルをカメラトンネル経由でカメラ部の背⾯に通し、I/OケーブルをI/Oコネクタに差し込みます。 21. 前⾯にある⾚外線ウィンドウが6時の位置にあるようにカメラ部を固定し、カメラ部の下部を背⾯シャーシ開⼝部の下部に合わせて配置します。...
Seite 149 AXIS Q8414–LVS Network Camera 22. カメラ部が背⾯シャーシ開⼝部のリム全体に押し当てられるまで、カメラ部の上部を上の⽅向に折り返します。重要カメラ部と背⾯シャーシの側⾯に圧迫されることがないようにケーブルのたるみを調整します。 23. ネジを使⽤してカメラ部を背⾯シャーシに取り付けます (トルク2.5 Nm)。 24. カメラ部の前⾯にある保護フィルムを取り外します。カカカメメメラララののの視視視野野野ののの設設設定定定...
Seite 150 AXIS Q8414–LVS Network Camera 表レンズの最大チルト位置続く 0.5. 上にチルト下にチルト SD カカカーーードドドののの装装装着着着必要に応じて、標準または⼤容量のSDカード (⾮付属品) を装着すると、ローカルに録画を⾏うことができます。 1. 前⾯にあるネジをゆるめて、カメラ部を取り外します。 2. SDカード (⾮付属品) をSDカードスロットに挿⼊します。...
Seite 151 AXIS Q8414–LVS Network Camera 4. カメラ部が背⾯シャーシ開⼝部のリム全体に押し当てられるまで、カメラ部の上部を上の⽅向に折り返します。重要カメラ部と背⾯シャーシの側⾯に圧迫されることがないようにケーブルのたるみを調整します。 5. ネジを使⽤してカメラ部を背⾯シャーシに取り付けます (トルク2.5 Nm)。注記 SDカードは、取り外す前に、録画データが破損しないようにアンマウントする必要があります。 SDカードをアンマウントするには、[Setup [Setup [Setup > > > System System System Options Options > > > Storage Options Storage > > > SD Storage SD Card] Card] ( ( ( 設...
Seite 152 AXIS ドドドアアアスススイイイッッッチチチ A A A ( ( ( 別別別売売売 ) ) ) ののの設設設置...
Seite 153 AXIS Q8414–LVS Network Camera 2. ネジを使⽤して、スイッチを区画に取り付けます。 3. ケーブルトンネル経由でI/Oケーブルをカメラ部の背⾯まで通します。 4. I/Oケーブルから余分な⻑さを切り落とし、I/OコネクタブロックをI/Oケーブルに取り付けます。 5. I/OコネクタブロックをI/Oコネクタに接続します。 AXIS AXIS Q8414 AXIS Q8414 - - - L L L VS VS Q8414 VS スススモモモーーークククドドドーーームムム ( ( ( 別別別売売売 ) ) ) ののの取取取りりり付付付けけけ...
Seite 154 7. ⿊⾊のネジ (T20、トルク 2.5 Nm) を締め、カメラホルダーをカメラ部に取り付けます。製製製品品品のののアアアクククセセセススス⽅⽅⽅法法法ネットワーク上でAxis製品を検索したり、Windows®でそれにIPアドレスを割り当てるには、AXIS IP UtilityまたはAXIS Camera Managementの使⽤をお勧めします。いずれ www.axis.com/support のアプリケーションも無料で、からダウンロードできます。...
Seite 155 AXIS Q8414–LVS Network Camera フフフォォォーーーカカカスススとととズズズーーームムムののの設設設定定定...
Seite 156 AXIS Q8414–LVS Network Camera ⼯⼯⼯場場場出出出荷荷荷時時時ののの設設設定定定にににリリリセセセッッットトトすすするるる⽅⽅⽅法法法...
Seite 157 AXIS Q8414–LVS Network Camera メメメンンンテテテナナナンンンススス注記 • 本製品を清掃する際は、⽯鹸⽔またはその他の多⽤途洗浄剤 (酸性、アルカリ性、中性)*を使⽤し、メーカーの指⽰に従ってください。 • 必要に応じて、本製品はホースを使⽤して清掃できます。スプレー状の⽔を左右に振りながら出してください。 * 研磨剤の⼊った洗浄剤は使⽤しないでください。...
Seite 158 AXIS Q8414–LVS Network Camera 関関関連連連情情情報報報 www.axis.com 本書の最新バージョンについては、にアクセスしてください。 • www.axis.com ユーザーズマニュアルは、で⼊⼿できます。 • ご使⽤の製品の新しいファームウェアがリリースされていないかを確認す • www.axis.com/support るには、にアクセスしてください。役に⽴つオンライントレーニングおよびWebセミナーをご⽤意しており • www.axis.com/academy ます。をご覧ください。オオオプププシシショョョンンンアアアクククセセセサササリリリーーー...
Seite 159 AXIS Q8414–LVS Network Camera 仕仕仕様様様 LED イイインンンジジジケケケーーータタターーー注意 • ステータスLEDは、正常動作時に消灯させることができます。設定は、 [Setup [Setup > > > System...
Seite 160 AXIS Q8414–LVS Network Camera SD カカカーーードドドスススロロロッッットトト注記 • SDカード損傷の危険があります。SDカードの挿⼊と取り外しの際には、鋭利な⼯具や⾦属性の物を使⽤したり、過剰な⼒をかけたりしないでください。カードの挿⼊や取り外しは指で⾏ってください。 • データ損失や録画データ破損の危険があります。本製品の稼働中はSDカードを取り外さないでください。取り外しの前に電源を切るか、製品のWebページからSDカードをマウント解除してください。本製品は、SD/SDHC/SDXCカードに対応しています (別売)。 www.axis.com 推奨するSDカードについては、を参照してください...
Seite 161 AXIS Q8414–LVS Network Camera 3 スリー 1 チップ 2 リングブ⾳⾳⾳声声声⼊⼊⼊⼒⼒⼒マイクロフォン/ライン⼊マイクロフォンバイアスグランド⼒電圧⾳⾳⾳声声声出出出⼒⼒⼒...
Seite 162 AXIS Q8414–LVS Network Camera 0 V DC (-) DC出⼒3.3 V、最⼤50 mA デジタル出⼒0〜最⼤40 V DC デジタル出⼒0〜40 V DC (最⼤)、オープンドレイン、100 mA 動動動作作作条条条件件件本製品は屋内⽤です。製製製品品品温温温度度度...
Seite 163 AXIS Q8414–LVS Network Camera 製製製品品品 AXIS Q8414‒LVS Power over Ethernet IEEE 802.3af/802.3at Type 1 Class 2、最⼤6.2 W (制限付き⾚外線) Power over Ethernet IEEE 802.3af/802.3at Type 1 Class 3、最⼤8.7 W (フル⾚外線)
Seite 165 AXIS Q8414–LVS Network Camera 安安安全全全情情情報報報危危危険険険レレレベベベルルル危険回避しない場合、死亡または重傷につながる危険な状態を⽰します。警告回避しない場合、死亡または重傷につながるおそれのある危険な状態を⽰します。注意回避しない場合、軽傷または中程度の怪我につながるおそれのある危険な状態を⽰します。注記...
Seite 166 AXIS Q8414–LVS Network Camera 安安安全全全⼿⼿⼿順順順注記 • 本製品は、お使いになる地域の法律や規制に準拠して使⽤してください。 • Axisは、シールドネットワークケーブル (STP) CAT5以上の使⽤を推奨します。 • 本製品は乾燥した換気のよい環境に保管してください。 • 本製品を不安定なポール、ブラケット、表⾯、または壁に設置しないでください。 • 本製品を設置する際には、適切な⼯具のみを使⽤してください。電動⼯具を使⽤して過剰な⼒をかけると、製品が損傷することがあります。 • 製品の技術仕様に準拠したアクセサリーのみを使⽤してください。これらのアクセサリーは、Axisまたはサードパーティから⼊⼿できます。 Axisは、ご使⽤の製品と互換性のあるAxis給電ネットワークスイッチの使⽤を推奨します。 • Axisが提供または推奨する交換部品のみを使⽤してください。...
Seite 167 AXIS Q8414–LVS Network Camera • 交換⽤バッテリーとしては、同⼀品またはAxisが推奨するバッテリーのみを使⽤してください。 • 使⽤済みバッテリーは、地域の規制またはバッテリーメーカーの指⽰に従って廃棄してください。...
Seite 169 AXIS Q8414–LVS Network Camera 包包包装装装内内内容容容 AXIS Q8414–LVS 网络摄像机 • 垫圈（用于安装螺丝） • 安讯士连接器轮巡 A • Torx® 头 TR20 • 4 针端子连接器 • 印刷资料 • 安装指南（本文档） AVHS 身份验证密钥...
Seite 170 AXIS Q8414–LVS Network Camera 产产产品品品概概概述述述线缆垫圈（网线）线缆垫圈（I/O 线或音频线） PoE 类选择器* 网络接口音频输出接口 LED 指示灯音频输入接口 I/O 接口控制按钮 10 红外窗口 11 麦克风 12 未使用 13 SD 卡插槽...
Seite 171 AXIS Q8414–LVS Network Camera 第190页 * 用于在 PoE 2 类（有限红外）和 PoE 3 类（完全红外）之间切换。参见。...
Seite 172 AXIS Q8414–LVS Network Camera 如如如何何何安安安装装装产产产品品品安安安装装装硬硬硬件件件注意 • 产品应当使用屏蔽网线 (STP) 进行连接。将产品连接至 POE 模块的所有线...
Seite 173 AXIS Q8414–LVS Network Camera 安安安装装装摄摄摄像像像机机机单单单元元元 1. 从底座顶部和侧面的孔中取出垫片。 2. 将底座定位在天花板和墙壁之间的角落。使用铅笔标记穿过顶部和侧面孔的螺丝的位置。电缆垫片，网络电缆垫片，I/O 螺丝（不包括）垫圈垫片 3. 在天花板和墙壁中为螺丝钻孔。 4. 将垫片插回其孔中。垫片应紧密贴合，不要折叠或弯曲。...
Seite 174 螺丝（不包括）垫圈垫片 12. 为了实现最佳密封，请执行以下操作：沿底座侧面涂上一条柔性填隙料/胶泥密封剂。确保底座与天花板/墙壁之间的间隙均已填满。 13. 如果适用：将 SD 卡（不包括）插入摄像机总成上的 SD 卡插槽。安装 AXIS T8642 安装套件 A（单独销售）在第178页 14. 如果适用：请参见。安装用于入侵侦测的 AXIS 门开关 A（单独销售）在第179页 15. 如果适用：请参见安装 AXIS Q8414-LVS 烟雾型球型（单独销售）在第180 16. 如果适用：请参见...
Seite 175 AXIS Q8414–LVS Network Camera 19. 将网络电缆沿电缆通道穿引至摄像机总成背面，然后将网络电缆插入网络接口。 20. 如果适用：将 I/O 电缆沿电缆通道穿引至摄像机总成背面，然后将 I/O 电缆插入 I/O 连接器。 21. 握住摄像机总成以使前面的 IR 窗口处于六点钟位置，并将摄像机总成的底部对准底座开口位置。...
Seite 176 AXIS Q8414–LVS Network Camera 22. 将摄像机总成顶部向上折叠，直到将摄像机总成按压到底座开口处的整个边缘。重要调节电缆松弛度，确保摄像机总成侧面与底座之间的部分不会受到挤压。 23. 使用螺丝（扭矩 2.5 Nm）将摄像机总成安装到底座上。 24. 揭下摄像机总成前面的保护膜。设设设置置置视视视野野野垂直转动镜头，获得可覆盖监控区域最大范围的最佳视野。镜头的最大垂直转动位置 Table 0.7. 最佳视野的垂直转动位置位于最大垂直转动位置内。...
Seite 177 AXIS Q8414–LVS Network Camera 表镜头的最大垂直转动位置待续 0.6. 向上垂直转动向下垂直转动安安安装装装 SD SD 卡卡卡可以选择安装标准或高容量 SD 卡（不包括），该卡可用于可移动存储的本地录制。 1. 松开前面的螺丝，然后取下摄像机总成。 2. 将 SD 卡（不包括）插入 SD 卡插槽。 3. 握住摄像机总成以使前面的 IR 窗口处于六点钟位置，并将摄像机总成的底部...
Seite 178 Unmount （（（卸卸卸载载载）））。 Unmount 安安安装装装 AXIS AXIS T8642 T8642 安安安装装装套套套件件件 A A A （（（单单单独独独销销销售售售）））...
Seite 179 安安安装装装用用用于于于入入入侵侵侵侦侦侦测测测的的的 AXIS AXIS 门门门开开开关关关 A A A （（（单单单独独独销销销售售售）））...
Seite 180 3. 将 I/O 线穿过线缆隧道至摄像机组件后部。 4. 剪掉 I/O 线的任何多余之处，并将 I/O 连接器安装于 I/O 线。 5. 将 I/O 连接器插入 I/O 接口。安安安装装装 AXIS AXIS Q8414 Q8414 - - - LVS LVS 烟烟烟雾雾雾型型型球球球型型型（（（单单单独独独销销销售售售）））...
Seite 181 AXIS Q8414–LVS Network Camera 如如如何何何访访访问问问产产产品品品 AXIS IP Utility 和 AXIS Camera Management 是用于在网络上查找安讯士产品以及在 Windows® 中为其分配 IP 地址的建议方法。这两种应用程序都是免费的，可以从 www.axis.com/support 上进行下载该产品可与大多数操作系统和浏览器兼容。我们建议使用以下浏览器： Internet Explorer ，用于...
Seite 183 AXIS Q8414–LVS Network Camera 设设设置置置对对对焦焦焦和和和变变变焦焦焦仅在安装和重新安装产品时配置对焦和变焦。 1. 转至设设设置置置 > > > 视视视频频频和和和音音音频频频。...
Seite 184 AXIS Q8414–LVS Network Camera 如如如何何何重重重置置置为为为出出出厂厂厂默默默认认认设设设置置置重要重置为出厂默认值时应谨慎。重置为出厂默认值会将所有设置（包括 IP 地址）...
Seite 185 AXIS Q8414–LVS Network Camera 维维维护护护注意 • 清洁该安讯士产品，请使用肥皂水或其他多用途清洁剂（酸性、碱性、中性）*，并遵循制造商提供的说明。 • 若需要，可使用软水管对该安讯士产品进行清洁。侧向移动喷雾器。 * 切勿使用磨蚀性清洁产品。...
Seite 186 用户手册可从获取 • www.axis.com/support 要检查是否有产品的可用更新固件，请参见 • www.axis.com/academy 如需有用的在线培训和在线研讨会，请参见 • 可可可选选选附附附件件件 AXIS T8642 安装套件 A（用于在摄像机内安装同轴线缆 PoE 以太网适配 • 第178页器）。参见。第179页 AXIS 门开关 A（用于入侵侦测）。参见。 • 第180页 AXIS Q8414-LVS 烟雾型球型（5 个）。参见...
Seite 187 AXIS Q8414–LVS Network Camera 规规规格格格 LED 指指指示示示灯灯灯备注 • 状态 LED 可配置为在正常工作期间熄灭。要进行配置，请转到Setup Setup Setup > > > System System System Options > > > Ports Ports & & & Devices Devices >...
Seite 188 AXIS Q8414–LVS Network Camera 接接接口口口网网网络络络连连连接接接器器器采用以太网供电 (PoE) 的 RJ45 以太网连接器。注意该产品应使用屏蔽网络电缆 (STP) 进行连接。将产品连接到网络的所有电缆应专用于其特定用途。确保根据制造商的说明安装网络设备。有关法规要求的信 Electromagnetic compatibility (EMC) on page 4 息，请参见...
Seite 189 AXIS Q8414–LVS Network Camera 4 针接线端子功功功能能能针针针备备备注注注规规规格格格 0 V DC (-) 0 V DC 3.3 V DC DC 输出可用于为辅助设备供电。...
Seite 190 AXIS Q8414–LVS Network Camera 工工工作作作条条条件件件安讯士产品用于在室内使用。产产产品品品分分分类类类温温温度度度湿湿湿度度度...
Seite 191 AXIS Q8414–LVS Network Camera 安安安全全全信信信息息息危危危险险险等等等级级级危险表示如果不避免则会导致死亡或严重伤害的危险情况。警告表示如果不避免则可能导致死亡或严重伤害的危险情况。小心表示如果不避免则可能导致轻微或中度伤害的危险情况。注意表示如果不避免则可能导致财产损失的情况。其其其他他他消消消息息息等等等级级级...
Seite 192 AXIS Q8414–LVS Network Camera 安安安全全全说说说明明明注意 • 使用安讯士产品时应遵守当地法律和法规。 • 安讯士推荐使用屏蔽网络电缆 (STP) CAT5 或更高版本。 • 在干燥通风的环境中存放安讯士产品。 • 请勿将本产品安装在不稳定的立杆、支架、表面或墙壁上。 • 安装安讯士产品时，仅使用适用的工具。使用电动工具过度施力可能导致产品损坏。 • 仅使用符合产品技术规格的附件。这些附件可由安讯士或第三方提供。安讯士推荐使用与产品兼容的安讯士电源设备。 • 仅使用安讯士提供或推荐的备件。 • 请勿尝试自行维修产品。有关服务事项，请联系安讯士支持部门或安讯...
Seite 194 Installation Guide Ver. M4.2 AXIS Q8414–LVS Network Camera Date: June 2017 © Axis Communications AB, 2014 - 2017 Part No. 1732413...

Axis Q8414–LVS Installationsanleitung

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für Axis Q8414–LVS

Inhaltszusammenfassung für Axis Q8414–LVS

Inhaltsverzeichnis
