Axis Q8414–LVS Installationsanleitung Seite 64

AXIS Q8414–LVS Network Camera

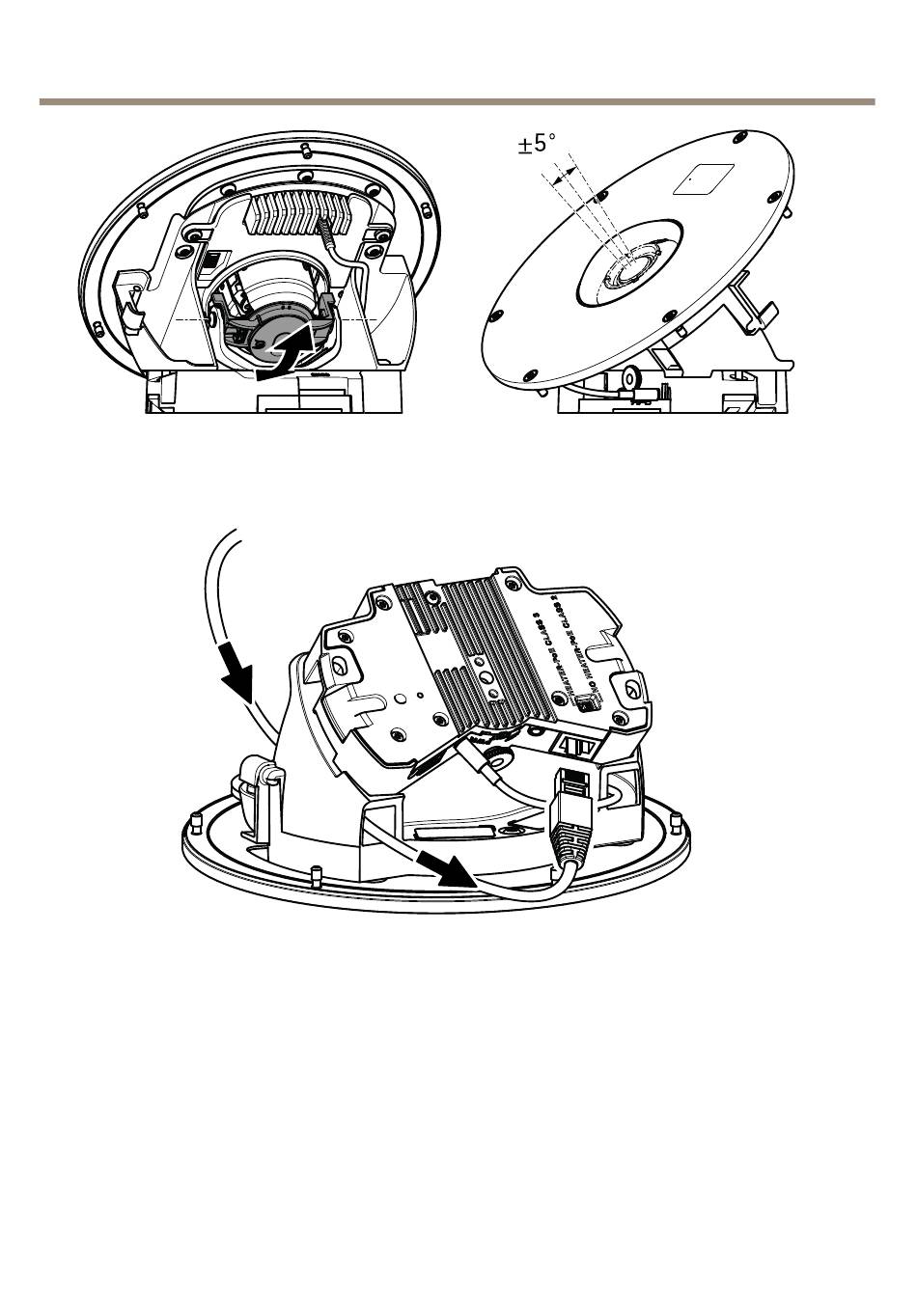

19. Führen Sie das Netzwerkkabel durch die Kabelführung bis zur Rückseite der
Kameraeinheit, und stecken Sie das Netzwerkkabel in den Netzwerkanschluss.
20. Falls zutreffend: Führen Sie das E/A-Kabel durch die Kabelführung bis zur Rückseite der
Kameraeinheit, und stecken Sie das E/A-Kabel in den E/A-Anschluss.
21. Halten Sie die Kameraeinheit so, dass das Infrarot-Fenster auf der Vorderseite direkt nach
unten zeigt. Setzen Sie die Unterseite der Kameraeinheit in die Öffnung des hinteren
Gehäuseteils ein.
64
