Montageanleitung

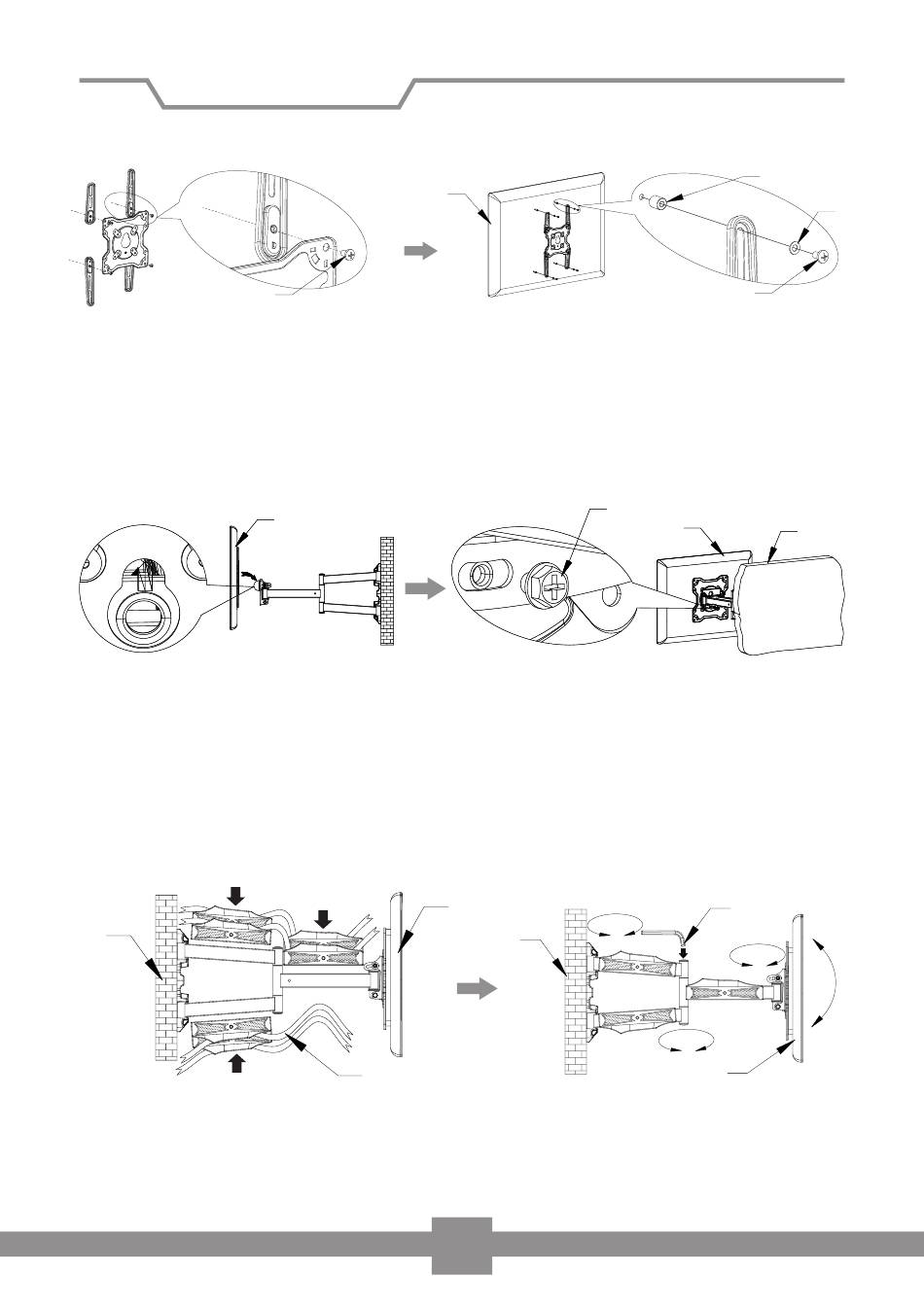

Schritt 6:
Heben Sie das Fernsehgerät zusammen mit der TV-Platte über die Wandplatte und
hängen die TV-Platte, wie in der Abbildung gezeigt, an die Wandplatte. Ziehen Sie
im Anschluss die Schraube an der TV-Platte fest.
Schritt 7:
Legen Sie die Kabel in die Kabelkanäle und schließen diese. Verwenden Sie den
Sechskanntschlüssel (N) um die Neigungswinkel einzustellen. Hinweis: Achten
Sie bei der Montage darauf, dass Ihre Hände und Finger nicht eingeklemmt
werden und achten Sie auf eine knickfreie Kabelposition, um Beschädigungen zu
vermeiden.
Wand
TV
P
TV
Kabel
F/G/H/I/J/K/L/M
Schraube
TV
±90°
Wand
4
D
TV
Wand
N
+5°
±90°
+15°
±180°
TV
C
