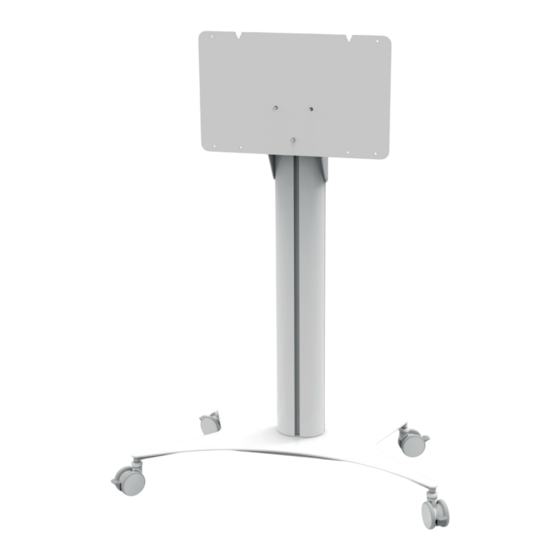

celexon Expert Display-Rollwagen
Seoul für Samsung FLIP
Vielen Dank für den Kauf dieses Produkts.
Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig
durch, bevor Sie dieses Produkt anschließen oder betreiben. Bitte bewahren Sie diese
Anleitung für eine spätere Verwendung auf.
Version: 32423_062
Werbung
Verwandte Anleitungen für celexon Expert
Inhaltszusammenfassung für celexon Expert
- Seite 1 Bedienungsanleitung celexon Expert Display-Rollwagen Seoul für Samsung FLIP Vielen Dank für den Kauf dieses Produkts. Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig durch, bevor Sie dieses Produkt anschließen oder betreiben. Bitte bewahren Sie diese Anleitung für eine spätere Verwendung auf.
- Seite 2 Beschädigungen am Produkt zu finden sind. Sollten Sie äußerliche Beschädigungen an dem Gerät oder unerwartete oder unübliche Funktionsweisen feststellen, darf das Produkt nicht weiter genutzt werden. Kontaktieren Sie umgehend den Händler, bei dem Sie das Produkt gekauft haben oder celexon direkt (Web: www.celexon.de, Mail: info@celexon.de) für weitere Informationen. •...
- Seite 3 Ihren Händler oder celexon direkt (Web: www.celexon.de, Mail: info@celexon.de). • Technische Änderungen und Irrtümer vorbehalten. Der Hersteller übernimmt keine Verantwortung für Sachschäden oder Personenschäden, wenn die Halterung außerhalb der empfohlenen Spezifikationen verwendet wird, oder bei unsachgemäßer Installation. HAFTUNGSAUSSCHLUSS Die Angaben in diesem Dokument können ohne vorherige Ankündigung durch den Hersteller geändert werden.
- Seite 4 TECHNISCHE DATEN • Geeignet für Displaygrößen: bis 65” • max. Gewichtsaufnahme: 50 kg LIEFERUMFANG 4x Kabelclip 4x M8x40 mm 1x Säule inkl. Drehkopf 1x Bodenplatte inkl. Rollen 4x M8x35 mm 4x M8x25 mm 8x Kunststoffkappe 1x Maulschlüssel 1x Innensechskantschlüssel INSTALLATIONSHINWEIS Stellen Sie sicher, dass das Display fest an der Halterung verschraubt ist, um ein Herabstürzen des Displays bei dem Drehvorgang zu verhindern.
- Seite 5 SCHRITT 1 I MONTAGE FAHRGESTELL Verschrauben Sie das offene Ende der Säule mit 4 Innensechskantschrauben (M8x25) an das Rollgestell. Achten Sie darauf, dass die Seite der Säule mit der Displayaufnahme in Richtung der breiten Seite des Rollgestells montiert wird. Abb. 1 SCHRITT 2 I MONTAGE DREHKOPF Lösen Sie die 8 Schrauben an dem Drehkopf (4 pro Seite) leicht an, sodass der Drehkopf an der Säule gelöst wird.
- Seite 6 Drehen Sie nun die Kopfplatte um 90° im Uhrzeigersinn bis die horizonzale Position erreicht ist. Abb. 3...
- Seite 7 SCHRITT 3 I MONTAGE DISPLAY Schrauben Sie 2 M8x40 (Samsung Flip 55“ und 65“) Schrauben in die oberen VESA-Gewindelöcher des Flips ein. Drehen Sie die Schrauben nur soweit ein, dass zwischen Schraubkopf und Display ein Abstand von ca. 5 mm bestehen bleibt.
- Seite 8 Es besteht ansonsten die Gefahr für Personen- und Sachschäden. Stellen Sie sicher, dass niemand seine Hände oder sonstige Körperteile im Be- reich des Drehkopfes hat, wenn Sie das Display drehen. celexon Europe GmbH | Gutenbergstraße 2 | 48282 Emsdetten | DE...
