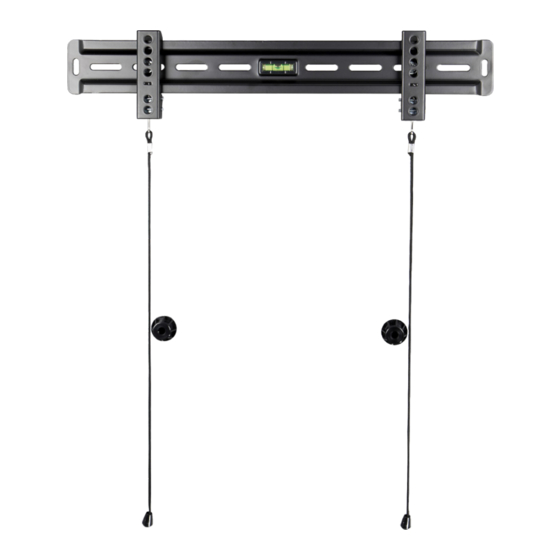

celexon Fixed-5522 Bedienungsanleitung
Verwandte Anleitungen für celexon Fixed-5522
Inhaltszusammenfassung für celexon Fixed-5522

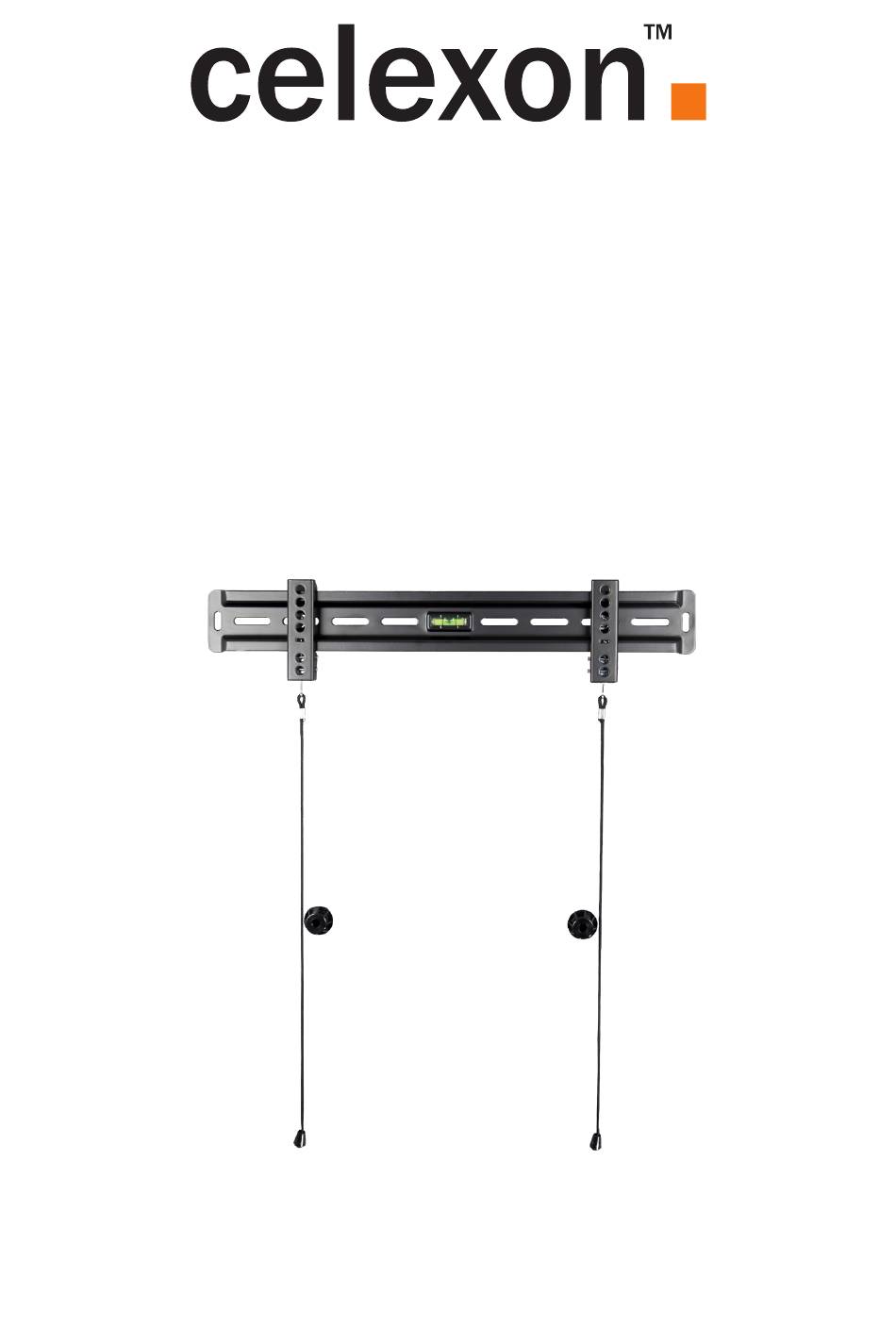

- Seite 1 Bedienungsanleitung für celexon TV-/ Display Wandhalterung Fixed-5522 Vielen Dank, dass Sie sich für ein Qualitätsprodukt von celexon entschieden haben. Lesen Sie die Anleitung bitte sorgfältig durch bevor Sie das Produkt verwenden und bewahren Sie diese gut auf.
-
Seite 2: Technische Daten
Technische Daten • geeignet für Displaygrößen von 32” bis 55” • Wandabstand 22mm • unterstützte Vesa Norm bis: 400 x 400 • max. Gewichtsaufnahme: 40kg Lieferumfang Bitte überprüfen Sie den Lieferumfang auf seine Vollständigkeit. Bitte nutzen Sie keine Teile, die nicht im Lieferumfang enthalten sind. Verwenden Sie das Proukt nicht, sofern Teile fehlen. - Seite 3 Montageanleitung Hinweis: Lesen Sie die Anleitung bitte aufmerksam durch, bevor Sie das Produkt montieren und benutzen! Bitte bewahren Sie die Anleitung auf! Hinweis: Montieren Sie die Halterungen nur auf tragfähigem und festem Untergrund. Vergewissern Sie sich, dass die Montagefläche 240kg Tragkraft leisten kann.
- Seite 4 Montageanleitung Schritt 3: Montieren Sie die Halterungen links und rechts auf der Rückseite des Fernsehgeräts: Wählen Sie die passende Schraube (F/G/H/I/J/K/L/M) für Ihr Fernsehgerät und montieren die Halterungen mit einer Schraube, Unterlegscheibe (C) und Plastikmuffe (D) am Fernsehgerät. Hinweis: Die Unterlegscheibe Ø50mm (C) ist nur für die Schrauben F, G, H, oder I erforderlich.
- Seite 5 Montageanleitung Schritt 4: Hängen Sie die montierten Halterungen samt Fernsehgerät an die Wandplatte. ACHTUNG: Lassen Sie das Fernsehgerät nicht los, bis Sie sichergehen können, dass die Halterungen an der Wandhalterung befestigt sind. An jeder Halterung ist ein Seilzug. Sobald die Halterungen oben eingehakt sind, ziehen Sie beide Seilzüge gleichzeitig nach unten und drücken das Fernsehgerät an die Wand.
- Seite 6 SKU: 1000003455 celexon Germany GmbH & Co. KG, Gutenbergstraße 2 - 48282 Emsdetten www.celexon.com...
