Montageanleitung
Hinweis: Lesen Sie die Anleitung bitte aufmerksam durch, bevor Sie das Produkt
montieren und benutzen! Bitte bewahren Sie die Anleitung auf!
Hinweis: Montieren Sie die Halterungen nur auf tragfähigem und festem
Untergrund. Vergewissern Sie sich, dass die Montagfläche 240kg Tragkraft leisten
kann.

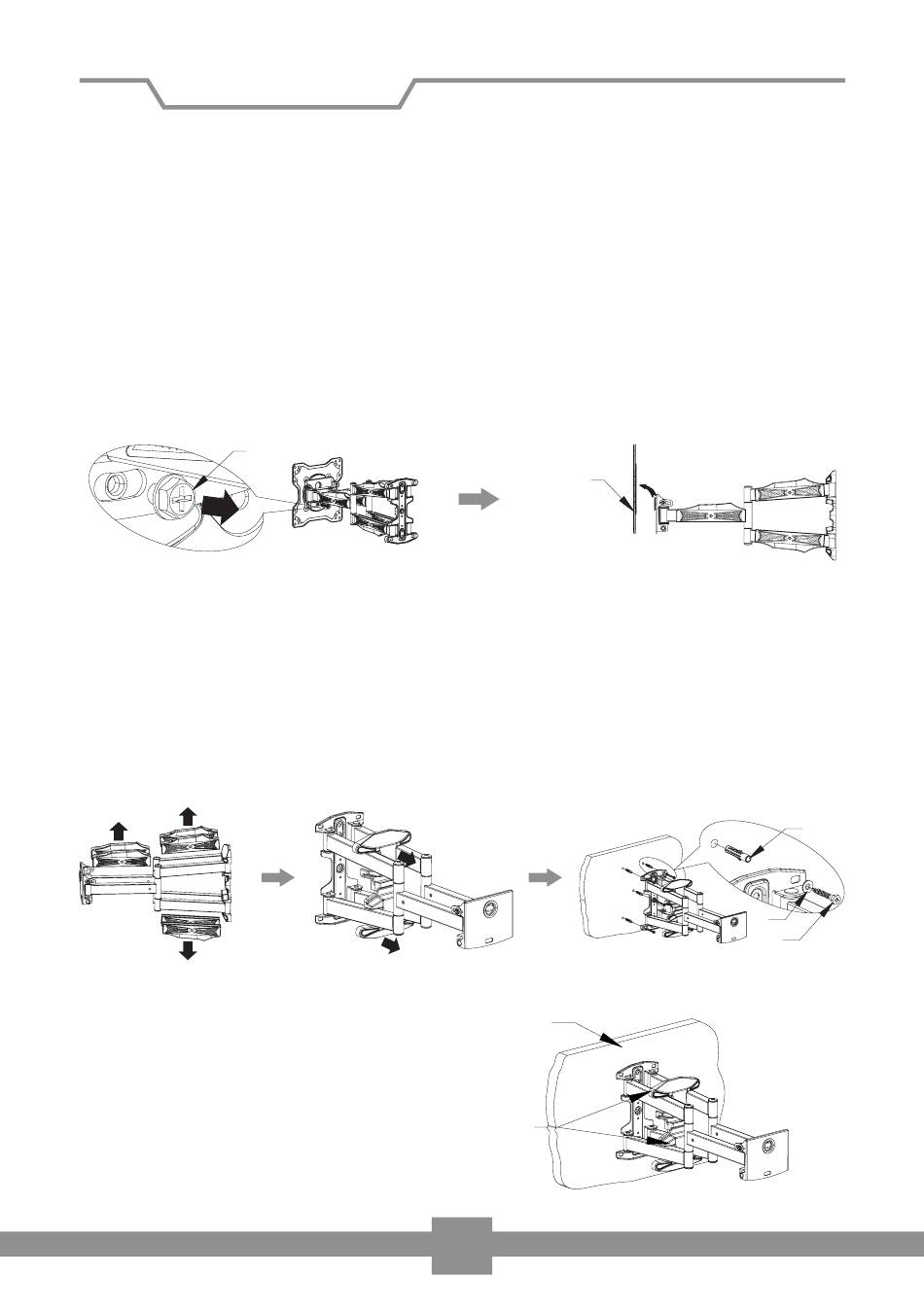

Schritt 1:
Lösen Sie die Schraube an der TV-Platte wie abgebildet. Heben Sie die TV-Platte an
und entfernen Sie diese von der Wandplatte.
Schraube
TV Platte
Schritt 2:
Entfernen Sie vor der Montage die Verpackung und Folienreste vom Produkt.
Verwenden Sie die Wandplatte als Schablone, um fünf Löcher an der
Instalationswand anzuzeichen. Bohren Sie die angezeichneten Löcher Ø10 mm
und 65 mm tief in die Wand. Im Anschluss versenken Sie die Kunststoffdübel (B) in
jedem Loch. Befestigen Sie die Wandplatte mit fünf Wandschrauben (A) und fünf
Unterlegscheiben Ø60mm (E) durch die Befestigungslöcher an der Wand.
B
E
A
Wand
Schritt 3:
Befestigen Sie die
Abdeckkappen UP und DOWN
an der Wandplatte wie in der
Abdeckkappen
Abbildung.
2
