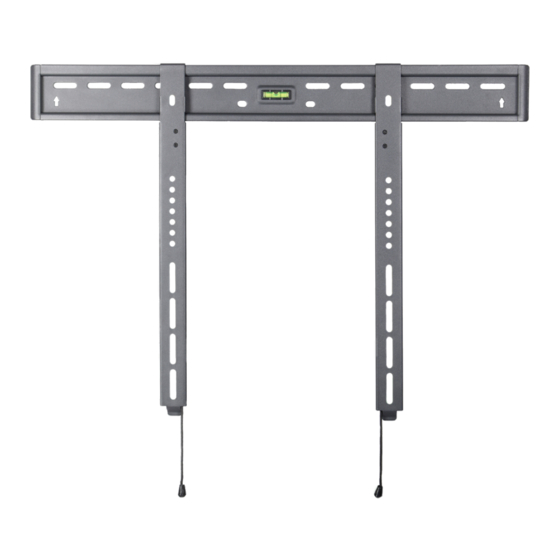

- Seite 1 Bedienungsanleitung für celexon TV-/ Display Wandhalterung Fixed-7012 Vielen Dank, dass Sie sich für ein Qualitätsprodukt von celexon entschieden haben. Lesen Sie die Anleitung bitte sorgfältig durch bevor Sie das Produkt verwenden und bewahren Sie diese gut auf.
-
Seite 2: Technische Daten
Technische Daten • geeignet für Displaygrößen von 42” bis 70” • Wandabstand 12mm • unterstützte Vesa Norm bis: 600 x 400 • max. Gewichtsaufnahme: 65kg Lieferumfang Bitte überprüfen Sie den Lieferumfang auf seine Vollständigkeit. Bitte nutzen Sie keine Teile, die nicht im Lieferumfang enthalten sind. Verwenden Sie das Proukt nicht, sofern Teile fehlen. - Seite 3 Montageanleitung Hinweis: Lesen Sie die Anleitung bitte aufmerksam durch, bevor Sie das Produkt montieren und benutzen! Bitte bewahren Sie die Anleitung auf! Hinweis: Montieren Sie die Halterungen nur auf tragfähigem und festem Untergrund. Vergewissern Sie sich, dass die Montagefläche 240kg Tragkraft leisten kann.
- Seite 4 Montageanleitung Schritt 3: Montieren Sie die Halterungen links und rechts auf der Rückseite des Fernsehgeräts: Wählen Sie die passende Schraube (F/G/H/I/J/K) für Ihr Fernsehgerät und montieren die Halterungen mit jeweils zwei Schrauben, Unterlegplatten (C) und Plastikmuffen (D) am Fernsehgerät. Vergewissern Sie sich, dass der Abstand von jeder Halterung zur Oberkannte des Fernsehgeräts gleich und möglichst mittig ist.
- Seite 5 Montageanleitung Schritt 5: An jeder Halterung ist ein Seilzug. Sobald die Halterungen oben eingehakt sind, ziehen Sie beide Seilzüge gleichzeitig nach unten und drücken das Fernsehgerät an die Wand. Anschließend können Sie die Seilzüge langsam lösen. Seilzug Wand Wand...
- Seite 6 SKU: 1000003459 celexon Germany GmbH & Co. KG, Gutenbergstraße 2 - 48282 Emsdetten www.celexon.com...
