Montageanleitung

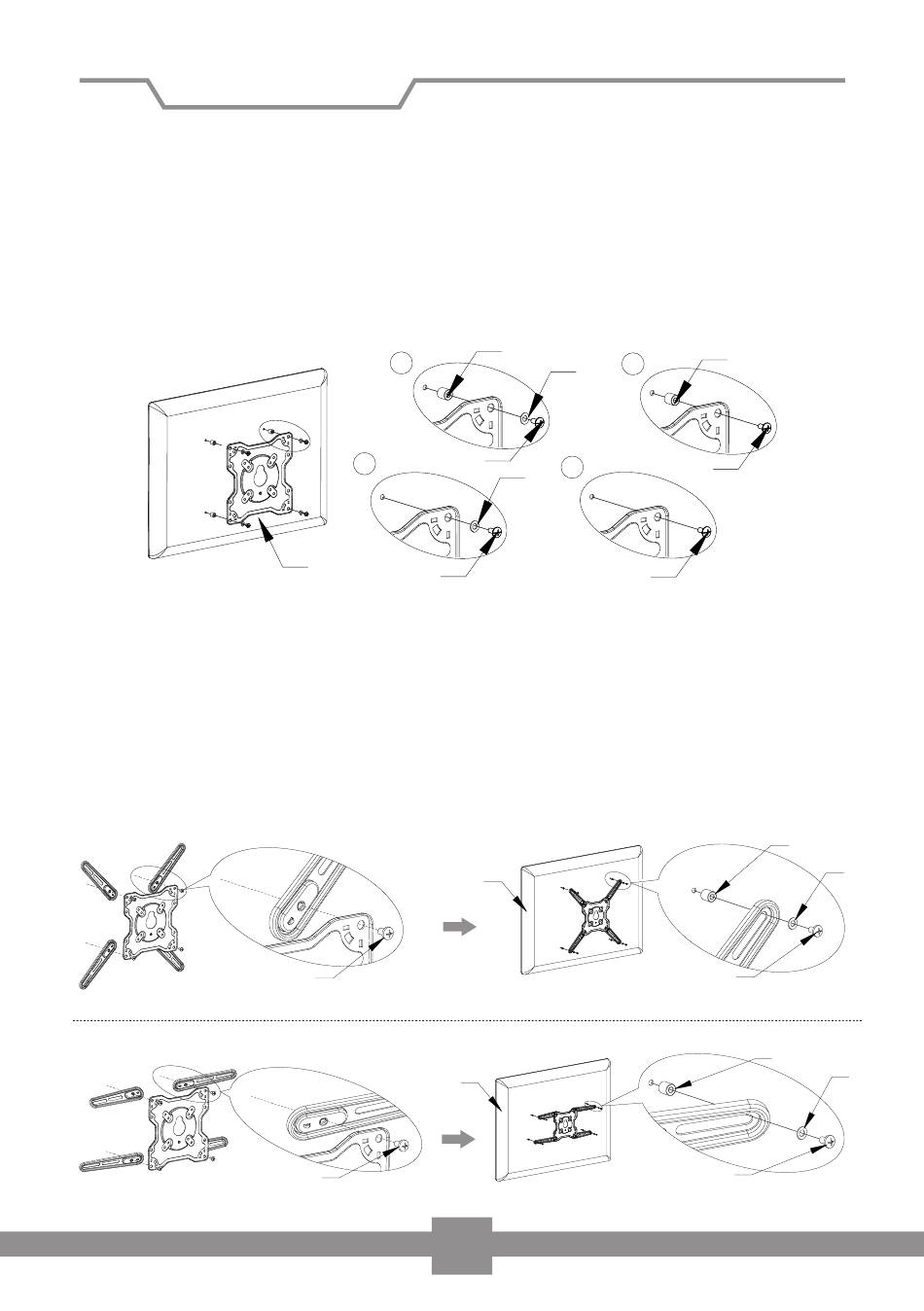

Schritt 4:
Wählen Sie die passenden Schrauben (F/G/H/I/J/K/L/M) zu Ihrem Fernsehgerät aus
und montieren die TV-Gerät an die Rückseite des Fernsehgerätes mit vier Schrauben.
Hinweis: Die Unterlegscheibe Ø50mm (C) ist nur für die Schrauben F, G, H, oder I
erforderlich. Die Plastikmuffe (D) ist nur für die Schrauben F, H, J oder L erfoderlich.
D
D
1
2
C
F/H
3
4
J/L
C
TV
G/I
K/M
Schritt 5:
Wenn die TV-Platte kleiner ist als der Lochabstand Ihres Fernsehgeräts, nutzen
Sie die vier Verlängerungsplatten. Hierfür befestigen Sie die Verlängerungsplatten
mithilfe von vier Schrauben M8 8mm (P) in einer geeigneten Position an der
TV-Platte. Befestigen Sie die TV-Platte mit den passenden Schrauben (F/G/H/I/J/
K/L/M), Unterlegscheibe Ø50mm (C) und Plastikmuffe (D) an die Rückseite des
Fernsehgeräts.
D
C
TV
P
F/G/H/I/J/K/L/M
D
C
TV
F/G/H/I/J/K/L/M
P
