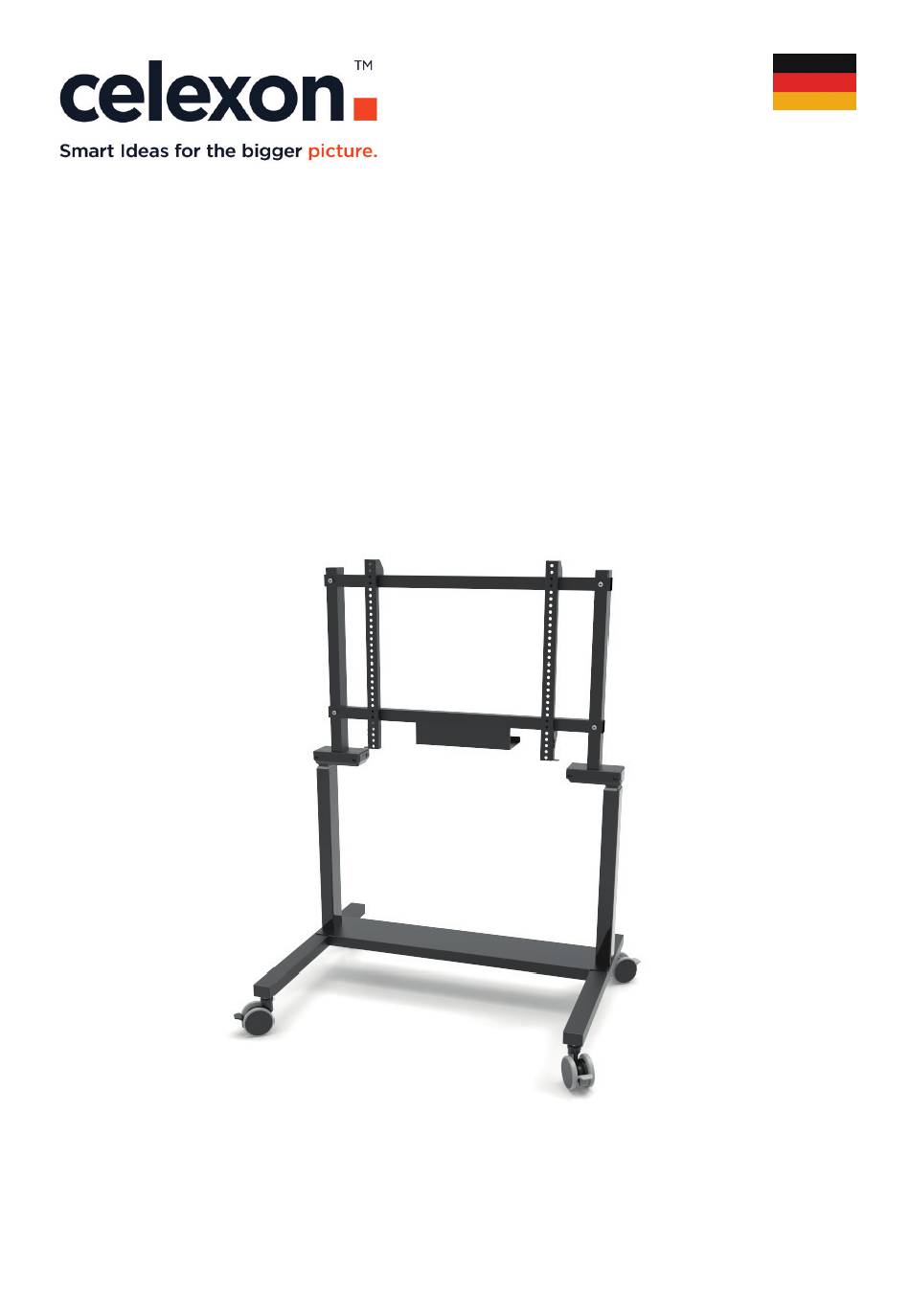

Bedienungsanleitung
celexon Professional elektrisch
höhenverstellbarer Display-Roll-

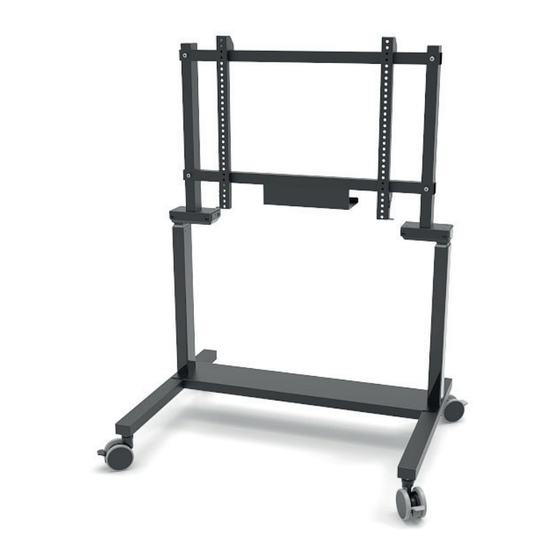

wagen Adjust-42100M - 65 cm
Vielen Dank für den Kauf dieses Produkts.
Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig
durch, bevor Sie dieses Produkt anschließen oder betreiben. Bitte bewahren Sie diese
Anleitung für eine spätere Verwendung auf.
Version: 32423_021

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für celexon 42100M

Inhaltszusammenfassung für celexon 42100M

  • Seite 1 Bedienungsanleitung celexon Professional elektrisch höhenverstellbarer Display-Roll- wagen Adjust-42100M - 65 cm Vielen Dank für den Kauf dieses Produkts. Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig durch, bevor Sie dieses Produkt anschließen oder betreiben. Bitte bewahren Sie diese Anleitung für eine spätere Verwendung auf.

  • Seite 2: Warnhinweise

    Beschädigungen am Produkt zu finden sind. Sollten Sie äußerliche Beschädigungen an dem Gerät oder unerwartete oder unübliche Funktionsweisen feststellen, darf das Produkt nicht weiter genutzt werden. Kontaktieren Sie umgehend den Händler, bei dem Sie das Produkt gekauft haben oder celexon direkt (Web: www.celexon.de, Mail: info@celexon.de) für weitere Informationen. •...

  • Seite 3: Haftungsausschluss

    Ihren Händler oder celexon direkt (Web: www.celexon.de, Mail: info@celexon.de). • Technische Änderungen und Irrtümer vorbehalten. Der Hersteller übernimmt keine Verantwortung für Sachschäden oder Personenschäden, wenn die Halterung außerhalb der empfohlenen Spezifikationen verwendet wird, oder bei unsachgemäßer Installation. HAFTUNGSAUSSCHLUSS Die Angaben in diesem Dokument können ohne vorherige Ankündigung durch den Hersteller geändert werden.

  • Seite 4: Technische Daten

    TECHNISCHE DATEN • Geeignet für Displaygrößen: 42” bis 100” • Geeignet für VESA-Norm: max. 800 x 600 • max. Gewichtsaufnahme: 120 kg • Höhenverstellbarkeit (Mitte der VESA-Halterung): 118 - 183 cm • Hubgeschwindigkeit: ca. 40 mm/sek LIEFERUMFANG 2x Ausleger 1x Quertraverse 2x Hubsäule 2x Verbindungselement 2x Querstrebe...

  • Seite 5: Installationshinweis

    INSTALLATIONSHINWEIS Legen Sie die gewünschte Position des Displays und evtl. Zubehörprodukten (z.B. Konferenzkameras) an der VESA-Halterung fest. Achten Sie darauf, dass ihr Display bzw. das Zubehör beim Hochfahren des Displayständers nicht an die Decke oder Türzargen o.ä. anstößt. Ansonsten kann es zu Verletzungen oder Schäden an den Produkten kommen.

  • Seite 6: Schritt 2 I Montage Displayaufnahme

    SCHRITT 2 I MONTAGE DISPLAYAUFNAHME Drehen Sie das Fahrgestell mit 2 Personen um, sodass es auf den Rollen steht. Schrauben Sie jeweils das Verbindungselement mit den Innensechskantschrau- ben (M6x20) an den Motorkopf fest. Wir empfehlen erst die Rückseite anzu- schrauben und danach die beiden vorderen Schrauben anzuziehen. Hiermit soll verhindert werden, dass sich bei späterem Gebrauch die Streben nach vorne neigen.

  • Seite 7: Schritt 3 I Installation Kabelmanagementablage Und Verkabelung

    SCHRITT 3 I INSTALLATION KABELMANAGEMENTABLAGE UND VERKABELUNG Montieren Sie das Kabelmangement wie in Abb. 8 gezeigt mit den M6x10 Schrauben in den Gewindebuchsen der unteren Querstrebe. Danach verkabeln Sie die elektrischen Komponenten. Verbinden Sie zunächst den einen Motor mit dem Verlängerungskabel und stecken Sie dann beide Mo- torkabel in den Controler ein.

  • Seite 8: Schritt 4 I Montage Display

    SCHRITT 4 I MONTAGE DISPLAY Montieren Sie die VESA-Halterungen an dem Display. Verwenden Sie dazu aus- schließlich Schrauben gemäß den Herstellerangaben Ihres Displays. (Aus Sicherheitsgründen sind die Schrauben nicht im Lieferumfang enthalten.) Abb. 12 Abb. 11 Hängen Sie das Display an der oberen Schiene in den Rollwagen ein (Achtung: es ist korrekt, dass das Display zunächst schräg hängt).
  • Seite 9 SCHRITT 5 I BEDIENUNG Bringen Sie das Bedienelement an eine für Sie praktikable Position an. Nutzen Sie dafür eines der mitgelieferten Klebeetiketten (dieses kann passend zuge- schnitten werden). Höhenverstellung Halten Sie oder gedrückt um die Höhe zu verstellen. Das LED-Display zeigt die aktuelle Höhe der Hubsäule gemessen von der Oberkante des Rollge- stells bis zur Oberkante des Motorgehäuses an (in cm).

  • Seite 10: Information Zur Eu Konformität

    INFORMATION ZUR EU KONFORMITÄT Hersteller: celexon Europe GmbH Adresse: Gutenbergstraße 2, 48282 Emsdetten, DE Produktname: celexon Professional elektrisch höhenverstellbarer Display-Rollwagen Adjust-42100M - 65 cm Produkte, die mit dem CE-Zeichen gekennzeichnet sind, entsprechen allen Anforderungen der entsprechenden EU-Direktiven. Die EU-Konformitäts- erklärung kann unter folgender...
