Einführung zur Kapillarpumpe
Einführung zur Kapillarpumpe
Lösungsmittel aus Kammer 2 in Kammer 1 zurückfließen kann. Nach einer
vordefinierten Hubstrecke des Kolbens 1 wird der Servomotor gestoppt und
das Aktiveinlassventil geschlossen. Nun werden die Kolbenrichtungen umge-
kehrt. Der Förderhub von Kolben 1 (mit hohem Druck) und der Aufnahmehub
von Kolben 2 setzen ein. Dabei bewegt sich Kolben 2 halb so schnell wie Kolben
1. Durch den von Kolben 1 erzeugten Druck wird das Auslasskugelventil
geöffnet. Kolben 1 beginnt, das vorher in Kammer 1 gesaugte Volumen auszu-
geben. Durch das Geschwindigkeitsverhältnis von 2:1 der Kolben wird die
Hälfte des Lösungsmittelflusses der Kammer 1 aus dem Pumpenkopf in den
hydraulischen Flussweg gefördert. Gleichzeitig wird Kammer 2 durch die
andere Hälfte des Flusses aus Kammer 1 wieder aufgefüllt.
Nach Abschluss des Förderhubs von Kolben 1 werden die Richtungen umge-
kehrt, und der Kreislauf wird wiederholt.

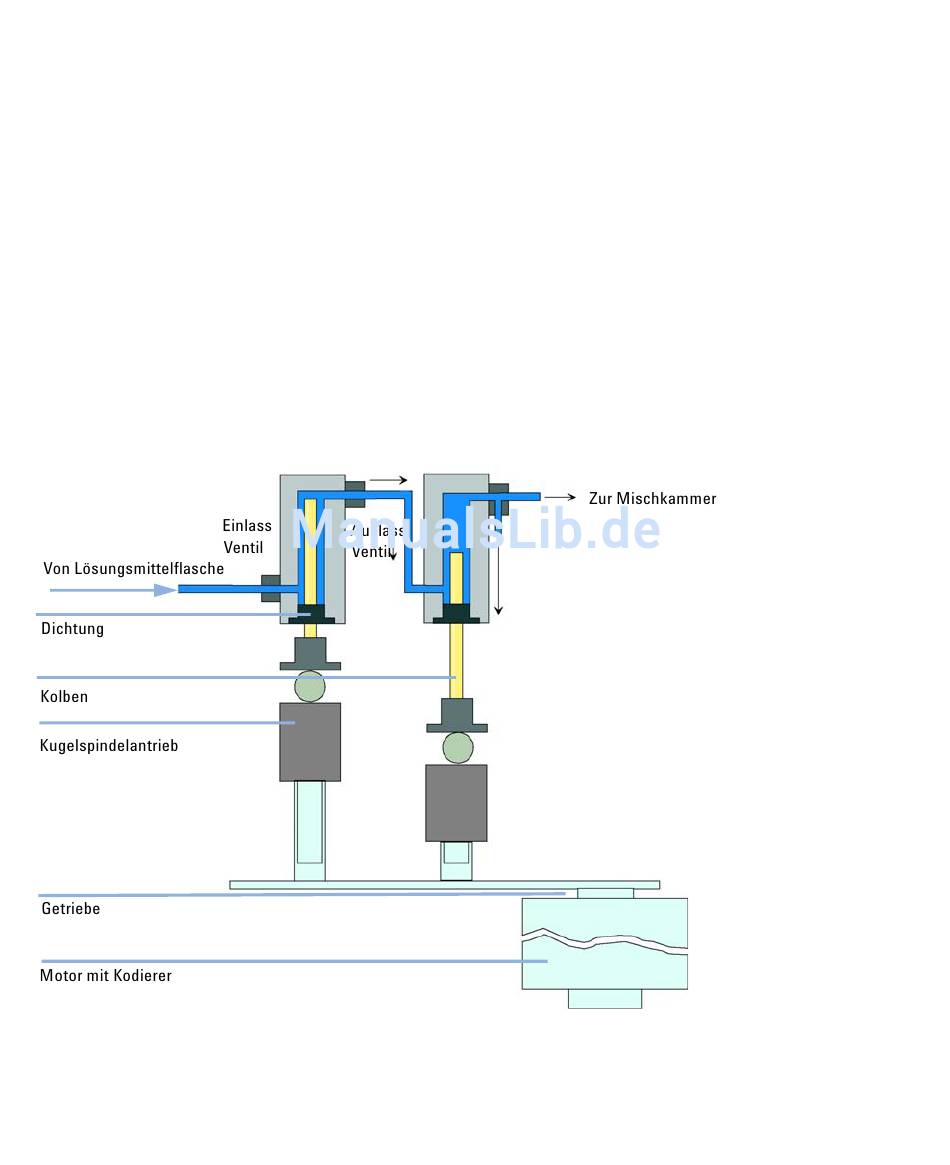

Abbildung 3 Prinzip des Pumpenkopfes
