Einführung zur Kapillarpumpe
Einführung zur Kapillarpumpe

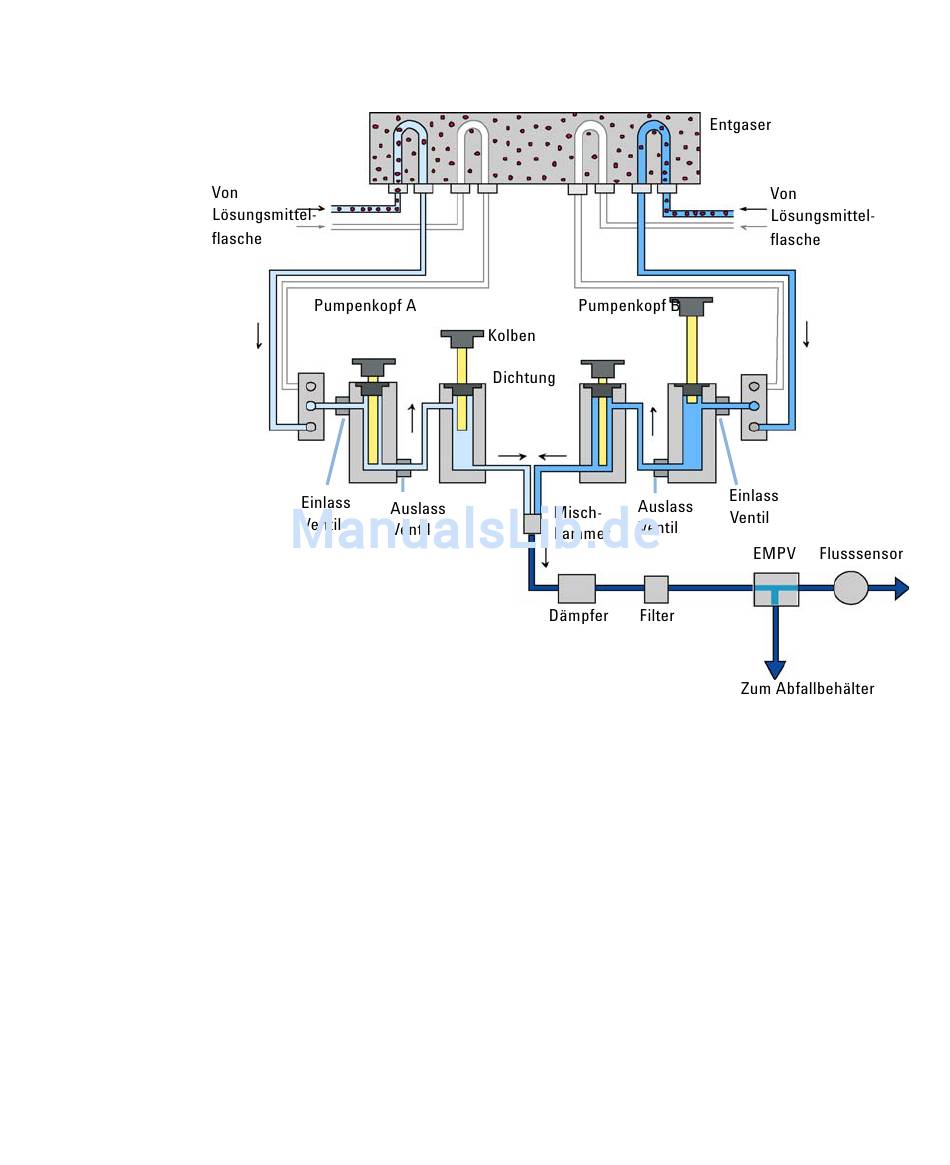

Abbildung 2 Hydraulikweg

Wie arbeitet die Pumpeinheit?

Die Pumpeinheiten (Kanal A und Kanal B) sind im Hinblick auf Teile und
Funktion identisch. Jede Pumpeinheit besteht aus einem Pumpenkopf, der
direkt an einen Dosierantrieb angeschlossen ist.
In jeder Dosiereinheit werden ein servogesteuerter variabler Reluktanzmotor
und ein Zahnradgetriebe zum Antrieb von zwei Kugelspindelantrieben verwen-
det. Durch das Zahnradgetriebe werden die zwei Kugelspindelantriebe in ent-
gegengesetzte Richtung getrieben (180 Grad aus Phase). Die
10 Benutzerhandbuch zur Kapillarpumpe der Serie 1200
