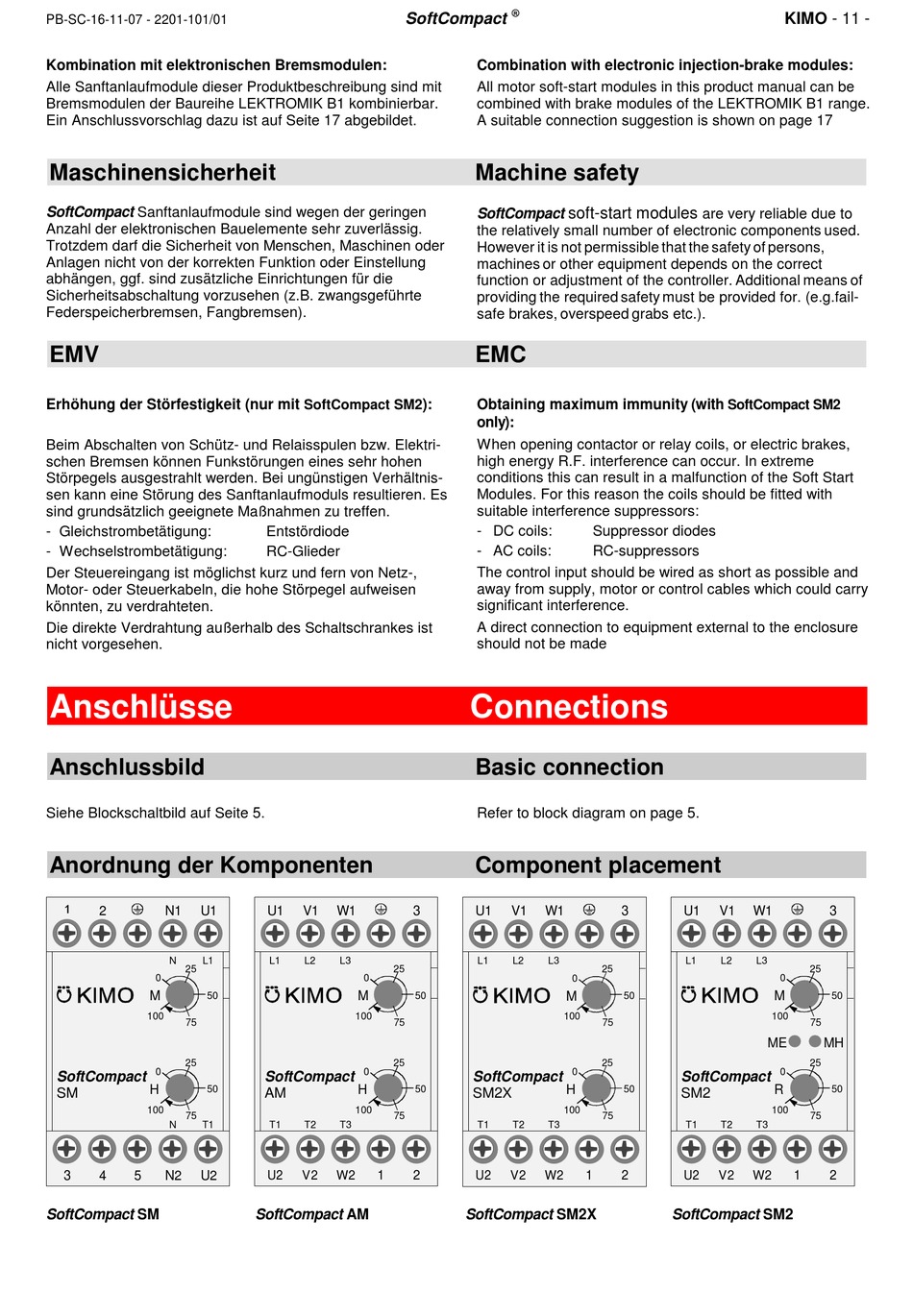

PB-SC-16-11-07 - 2201-101/01
Kombination mit elektronischen Bremsmodulen:
Alle Sanftanlaufmodule dieser Produktbeschreibung sind mit
Bremsmodulen der Baureihe LEKTROMIK B1 kombinierbar.
Ein Anschlussvorschlag dazu ist auf Seite 17 abgebildet.
Maschinensicherheit
SoftCompact Sanftanlaufmodule sind wegen der geringen
Anzahl der elektronischen Bauelemente sehr zuverlässig.
Trotzdem darf die Sicherheit von Menschen, Maschinen oder
Anlagen nicht von der korrekten Funktion oder Einstellung
abhängen, ggf. sind zusätzliche Einrichtungen für die
Sicherheitsabschaltung vorzusehen (z.B. zwangsgeführte
Federspeicherbremsen, Fangbremsen).
EMV
Erhöhung der Störfestigkeit (nur mit
Beim Abschalten von Schütz- und Relaisspulen bzw. Elektri-
schen Bremsen können Funkstörungen eines sehr hohen
Störpegels ausgestrahlt werden. Bei ungünstigen Verhältnis-
sen kann eine Störung des Sanftanlaufmoduls resultieren. Es
sind grundsätzlich geeignete Maßnahmen zu treffen.
- Gleichstrombetätigung:
- Wechselstrombetätigung:
Der Steuereingang ist möglichst kurz und fern von Netz-,
Motor- oder Steuerkabeln, die hohe Störpegel aufweisen
könnten, zu verdrahteten.
Die direkte Verdrahtung außerhalb des Schaltschrankes ist
nicht vorgesehen.
Anschlüsse
Anschlussbild
Siehe Blockschaltbild auf Seite 5.
Anordnung der Komponenten
2
N1
U1
N
L1
25
0
M
50
100
75
25
0
SoftCompact
H
50
SM
100
75
N
T1
3
4
5
N2
U2
SoftCompact SM
SoftCompact
):
SoftCompact SM2
Entstördiode
RC-Glieder
U1
V1
W1
3
L1
L2
L3
25
0
M
50
100
75
25
0
SoftCompact
H
50
AM
100
75
T1
T2
T3
1
2
U2
V2
W2
SoftCompact AM
Combination with electronic injection-brake modules:
All motor soft-start modules in this product manual can be
combined with brake modules of the LEKTROMIK B1 range.
A suitable connection suggestion is shown on page 17
Machine safety
soft-start modules
SoftCompact
the relatively small number of electronic components used.
However it is not permissible that the safety of persons,
machines or other equipment depends on the correct
function or adjustment of the controller. Additional means of
providing the required safety must be provided for. (e.g.fail-
safe brakes, overspeed grabs etc.).
EMC
Obtaining maximum immunity (with
only):
When opening contactor or relay coils, or electric brakes,
high energy R.F. interference can occur. In extreme
conditions this can result in a malfunction of the Soft Start
Modules. For this reason the coils should be fitted with
suitable interference suppressors:
- DC coils:
Suppressor diodes
- AC coils:
RC-suppressors
The control input should be wired as short as possible and
away from supply, motor or control cables which could carry
significant interference.
A direct connection to equipment external to the enclosure
should not be made
Connections
Basic connection
Refer to block diagram on page 5.
Component placement
U1
V1
W1
3
L1
L2
L3
25
0
M
50
100
75
25
0
SoftCompact
H
50
SM2X
100
75
T1
T2
T3
1
2
U2
V2
W2
SoftCompact SM2X
KIMO - 11 -
are very reliable due to
SoftCompact SM2
U1
V1
W1
3
L1
L2
L3
25
0
M
50
100
75
ME
MH
25
0
SoftCompact
R
50
SM2
100
75
T1
T2
T3
1
2
U2
V2
W2
SoftCompact SM2
