Systemprincip

OBS!
Detta är ett principschema. Verklig anläggning
ska projekteras enligt gällande normer.
Förklaring
CL11 Poolsystem
AA25 Apparatlåda
BT51 Temperaturgivare, pool
EP5 Värmeväxlare, pool
GP9 Cirkulationspump, pool
GP12 Laddpump, pool
HQ4 Smutsfilter
QN19 Växelventil, pool
EB15 VVM 225/VVM 310/VVM 320/VVM 325
Dockning till pool
Uppvärmning av poolen prioriteras enligt valda inställningar i inomhusmodulen. Om poolgivaren (BT51) inte är
ansluten tillåts poolladdningen inte att starta.

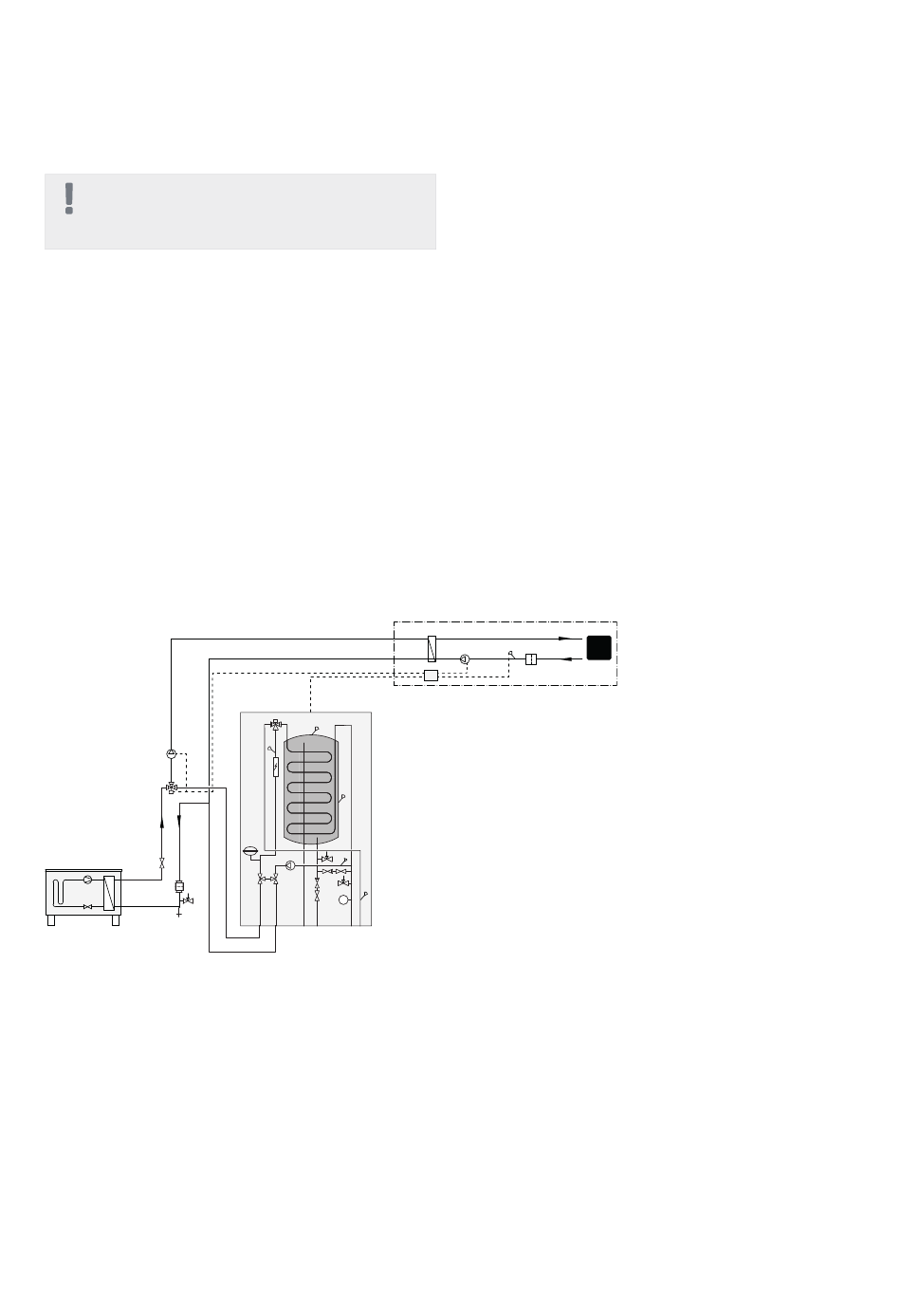

Principschema VVM 225 och POOL 310
-CL11-GP12
-CL11-QN19
-QM40
-EB101
-XL1
-QZ2
-FL10
-XL2
-QM1
POOL 310 | SE
-CL11
-AA25
-EB15
P
-XL8
-XL9
EB101 F2026/F2030/F2040
FL10 Säkerhetsventil
HQ1 Smutsfilter
QZ2 Filterkulventil, smutsfilter
QM1 Avtappningsventil
QM40, QM41 Avstängningsventil
RN10 Trimventil
XL1 Anslutning värmebärare, fram
XL2 Anslutning värmebärare, retur
Övrigt
CM1 Expansionskärl
FL2 Säkerhetsventil, klimatsystem
XL7 Anslutning dockning, värmebärare in
XL8 Anslutning dockning, värmebärare ut
Beteckningar enligt standard IEC 61346-2.
-EP5
-BT51 -HQ4
-GP9
POOL
