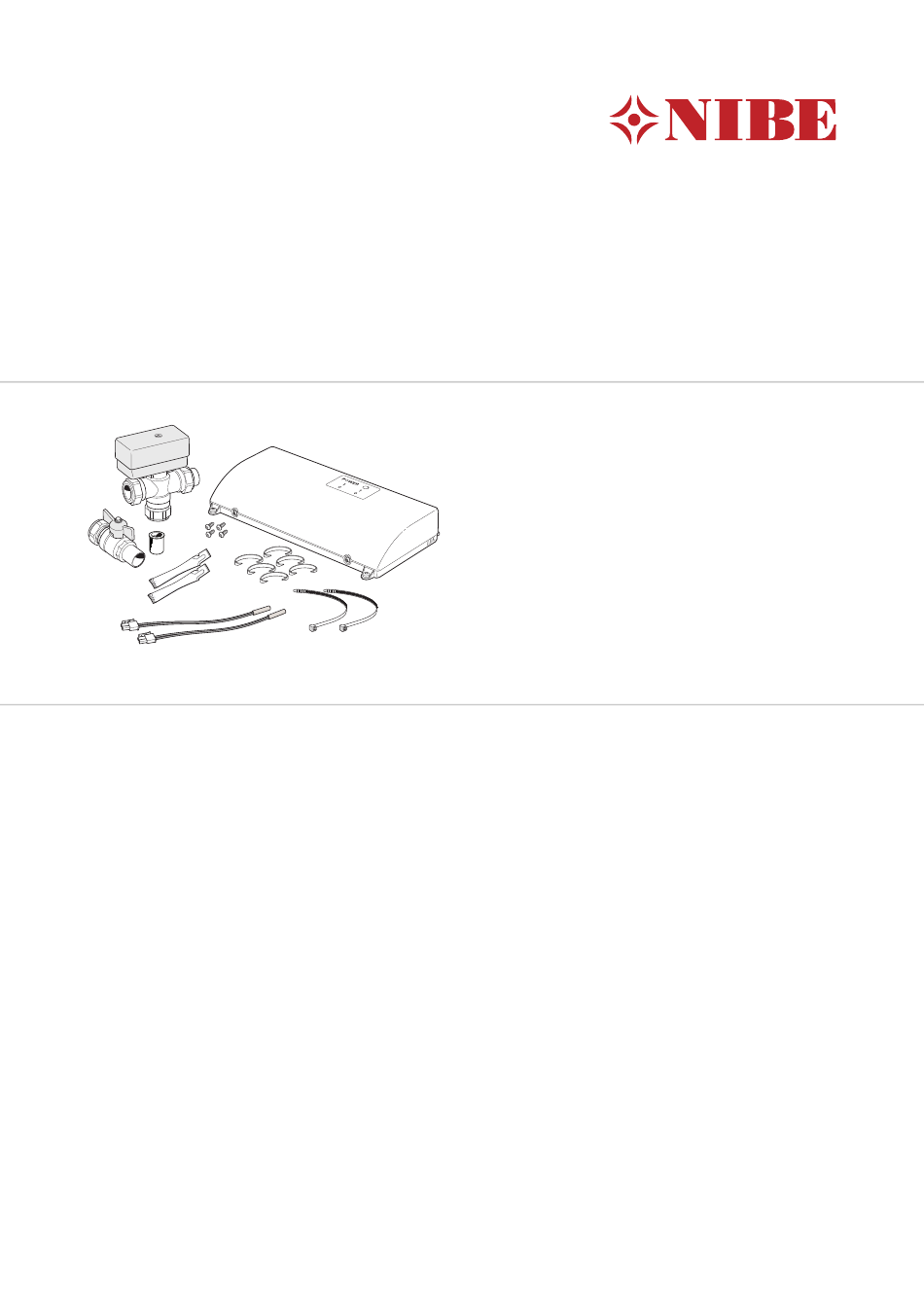

- Seite 1 DEW 41 Installatörshandbok Dockningssats F730 / VPB 200 Installer manual Docking kit F730 / VPB 200 Installateurhandbuch Anschlusssatz F730 / VPB 200 IHB 1623-1 331741...
- Seite 3 Table of Contents Svenska Allmänt Röranslutning extra varmvatten Elinkoppling Aktivering av DEW 41 English General Pipe connection extra hot water Electrical connection Activating DEW 41 Deutsch Allgemeines Rohranschluss Extra-Brauchwasser Elektrischer Anschluss Aktivierung von DEW 41 DEW 41 Table of Contents |...
- Seite 4 1 st Avstängningsventil (QM35) 81346-1 och 81346-2. 1 st Backventil (RM1) 2 st Buntband 6 st Plastclips 4 st Skruv M5x9, torx 2 st Temperaturgivare för inomhusbruk (BT6), (BT7) 2 st Värmeledningspasta 1 st Växelventil (QN28) DEW 41 | SE...
- Seite 5 Temperaturgivare, varmvatten topp, visande QM35 Avstängningsventil, kallvatten QN28 Växelventil, varmvatten Backventil Principschema extra varmvatten -EB100 -CP1 -WP5 -BT7 -WP5 -BT6 -WP5-QN28 -WP5-AA25 -FQ1 -WP5-RM1 -WP5-QM35 OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer. DEW 41 | SE...
- Seite 6 Port AB: Från framledning värmebärare (XL1) på F730. Anslutningar 1. Koppla samman dockningsanslutning, returledning (XL9) i VPB 200 (CP1) med returledningen från vär- mesystemet. 2. Koppla samman varmvattenanslutning (XL4) i VPB 200 (CP1) med kallvattenanslutning (XL3) i F730 (EB100). DEW 41 | SE...
- Seite 7 OBS! Färg Värmepump Annat tillbehör- Om matningskabeln är skadad får den endast ersättas av NIBE, dess serviceombud eller liknan- (AA3-X4) skort (AA5-X4) de behörig personal för att undvika eventuell Vit (A) fara och skada.
- Seite 8 Montering av givare Anslutning av kontakt för extern blockering Givare, varmvattenladdning (WP5-BT6) och varmvatten Om man önskar kunna blockera DEW 41 anslut en po- topp (WP5-BT7) placeras i därför avsedda dykrör i tentialfri kontakt till AA5-X2:23-24. VPB 200, se bild nedan. Fäst givarkablarna med bifogade...
- Seite 9 Startguiden Startguiden visas vid första uppstart efter värmepumps- installationen, men finns även i meny 5.7. Menysystemet Om du inte aktiverar DEW 41 via startguiden kan du göra detta i menysystemet. Meny 5.2 - systeminställningar Aktivering/avaktivering av tillbehör. Meny 3.1 - serviceinfo Här kan du se temperaturer och om ev.
- Seite 10 See the installation manuals for F730 and Electrical components VPB 200 for more information about the products and their installation. Documentation Switch can be downloaded from www.nibe.eu. Accessory card AA5-X2 Terminal block, sensors and external block- AA5-X4 Terminal block, communication...
- Seite 11 Reversing valve, hot water Non-return valve Outline diagram extra hot water -EB100 -CP1 -WP5 -BT7 -WP5 -BT6 -WP5-QN28 -WP5-AA25 -FQ1 -WP5-RM1 -WP5-QM35 Note! This is an outline diagram. Actual installations must be planned according to applicable standards. DEW 41 | GB...
- Seite 12 1. Connect the docking connection, return line (XL9) in VPB 200 (CP1) to the return line from the heating system. 2. Connect hot water connection (XL4) in VPB 200 (CP1) with cold water connection (XL3) in F730 (EB100). DEW 41 | GB...
- Seite 13 DEW 41. board. The communication cable (W102, length 3,5 metres) is NOTE factory fitted and connected according to the table be- If the supply cable is damaged, only NIBE, its low. service representative or similar authorised Colour Heat pump...
- Seite 14 Installing the sensor Connecting switch for external blocking Sensor, hot water charging (WP5-BT6) and hot water If you wish to block DEW 41 connect a potential-free top (WP5-BT7, placed in the submerged tube in VPB 200, switch to AA5-X2:23-24. see image below. Secure the sensor cables with enclosed...
- Seite 15 The start guide appears upon first start-up after heat pump installation, but is also found in menu 5.7. Menu system If you do not activate DEW 41 via the start guide, this can be done in the menu system. Menu 5.2 -system settings Activating/deactivating of accessories.
- Seite 16 Siehe Installationshandbücher für F730 und Elektrische Komponenten VPB 200 für weitere Informationen zu den Pro- Betriebsschalter dukten und ihrer Installation. Die Dokumente Zubehörplatine stehen unter www.nibe.de zum Download be- AA5-X2 Anschlussklemme für Fühler und extern reit. geschaltete Blockierung AA5-X4 Anschlussklemme für Kommunikationslei-...
- Seite 17 Absperrventil, Kaltwasser QN28 Umschaltventil, Brauchwasser Rückschlagventil Prinzipskizze Extra-Brauchwasser -EB100 -CP1 -WP5 -BT7 -WP5 -BT6 -WP5-QN28 -WP5-AA25 -FQ1 -WP5-RM1 -WP5-QM35 Hinweis: Dies ist eine Prinzipskizze. Die tatsächliche Anlage muss gemäß den geltenden Normen geplant und montiert werden. DEW 41 | DE...
- Seite 18 Anschluss AB: Vom Heizkreisvorlauf (XL1) an F730. Anschlüsse 1. Verbinden Sie den Dockungsanschluss, Rücklauf (XL9) in VPB 200 (CP1) mit dem Rücklauf vom Heiz- system. 2. Verbinden Sie den Brauchwasseranschluss (XL4) in VPB 200 (CP1) mit dem Kaltwasseranschluss (XL3) in F730 (EB100). DEW 41 | DE...
- Seite 19 AA3-X4 zu verbinden. Die nächste Die Wärmepumpe darf bei der Installation von Platine muss mit der vorherigen in Reihe geschaltet DEW 41 nicht mit Spannung versorgt werden. werden. Das Kommunikationskabel (W102, Länge 3,5 m) ist HINWEIS! werkseitig montiert und wird gemäß der folgenden Ta- Ein beschädigtes Stromversorgungskabel darf...
- Seite 20 Tauchrohren in VPB 200 montiert, siehe Abbildung verbunden. unten. Befestigen Sie die Fühlerkabel mit den beiliegen- den Kunststoffclips. Anschluss des Kontakts für die externe Blockierung Wenn gewünscht wird, dass DEW 41 blockiert werden kann, ist ein potenzialfreier Kontakt an AA5-X2:23-24 anzuschließen. Extern AA25 AA25...
- Seite 21 Aktivierung von DEW 41 Die Aktivierung von DEW 41 kann per Startassistent oder direkt im Menüsystem vorgenommen werden. Startassistent Der Startassistent erscheint bei der ersten Inbetriebnah- me nach der Wärmepumpeninstallation. Er kann eben- falls über Menü 5.7 aufgerufen werden. Menüsystem Wenn Sie DEW 41 nicht per Startassistent aktivieren, können Sie dies im Menüsystem vornehmen.
- Seite 22 Wiring diagram DEW 41 |...
