Shimano NEXUS series Händlerbetriebsanleitung Seite 41

WARTUNG

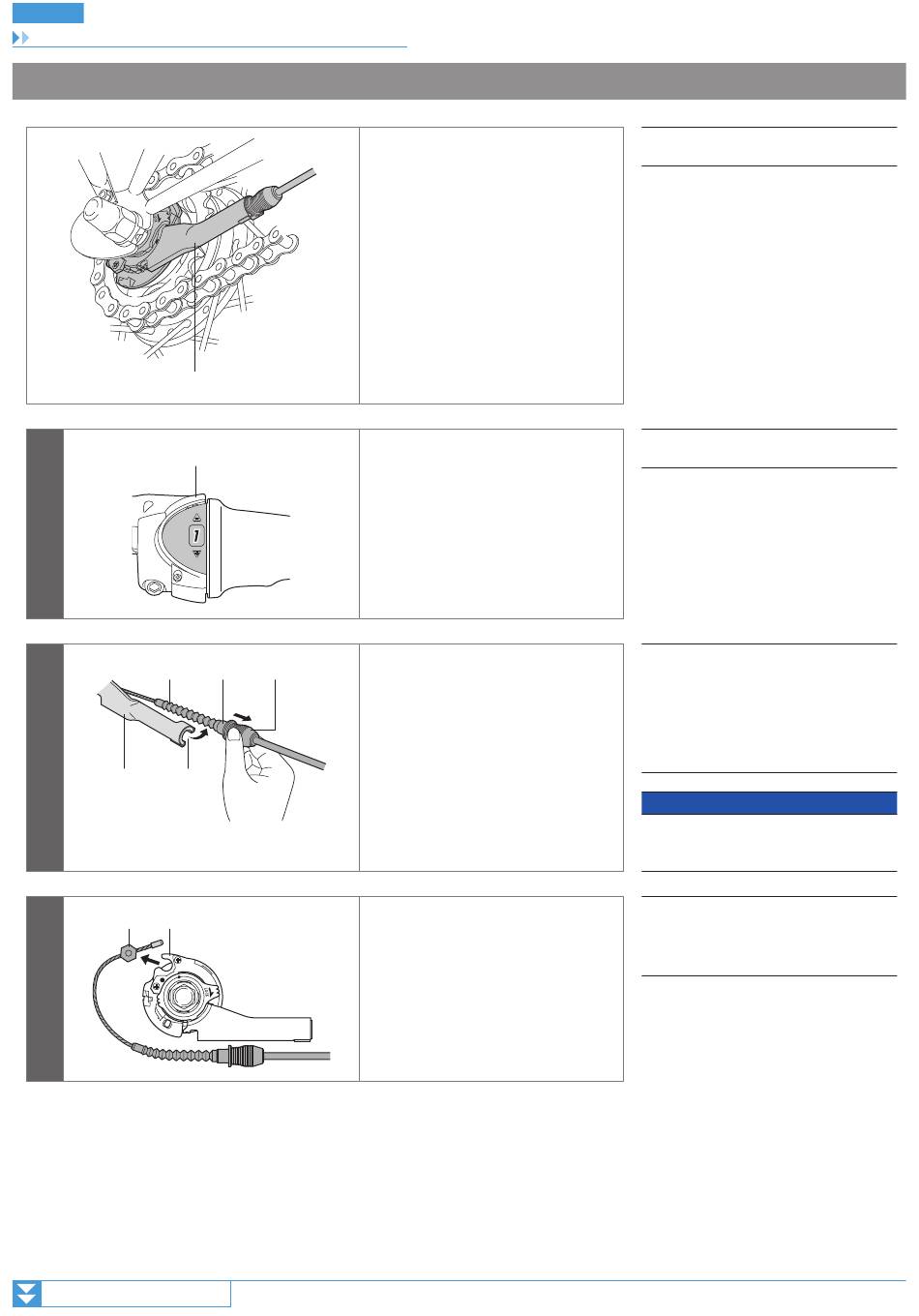

Entfernen des Schaltzugs bei Entnahme des Hinterrades aus dem Rahmen
Für CJ-NX40/CJ-8S40
(A)
(A)
1
(A)
2
(D) (E)
(A) (B)
3
Fortsetzung auf der nächsten Seite
(B) (C)
[1]
[2]
Trennen Sie den Zug von der
Schalteinheit, wenn Sie das Hinterrad
vom Rahmen entfernen.
Schalten Sie den REVOSHIFT Hebel auf 1.
Halten Sie die Gummiabdeckung und
ziehen Sie den Zughüllenhalter aus der
entsprechenden Einheit der
Schalteinheit [1].
Nehmen Sie den Gummibalg-Teil des
Innenzugs aus dem Schlitz in der
Halterung [2].
Seien Sie vorsichtig, dass die
Gummibalgen nicht beschädigt werden.
Entfernen Sie die Innenzug-
Befestigungsschraubeneinheit aus der
Rolle der Schalteinheit.
41
(A)
Schalteinheit
(A)
REVOSHIFT Hebel
(A)
Gummibalgen
(B)
Zughüllenhalter
(C)
Gummiabdeckung
(D)
Bereich Zughüllenhalter
(E)
Schlitz
HINWEIS
Entnehmen Sie den Zug nicht, indem Sie
an der Außenhülle ziehen.
(A)
Innenzug-
Befestigungsschraubeneinheit
(B)
Rolle der Schalteinheit
