Anschlussdiagramme - Orbis Coditel 2 Bedienungsanleitung

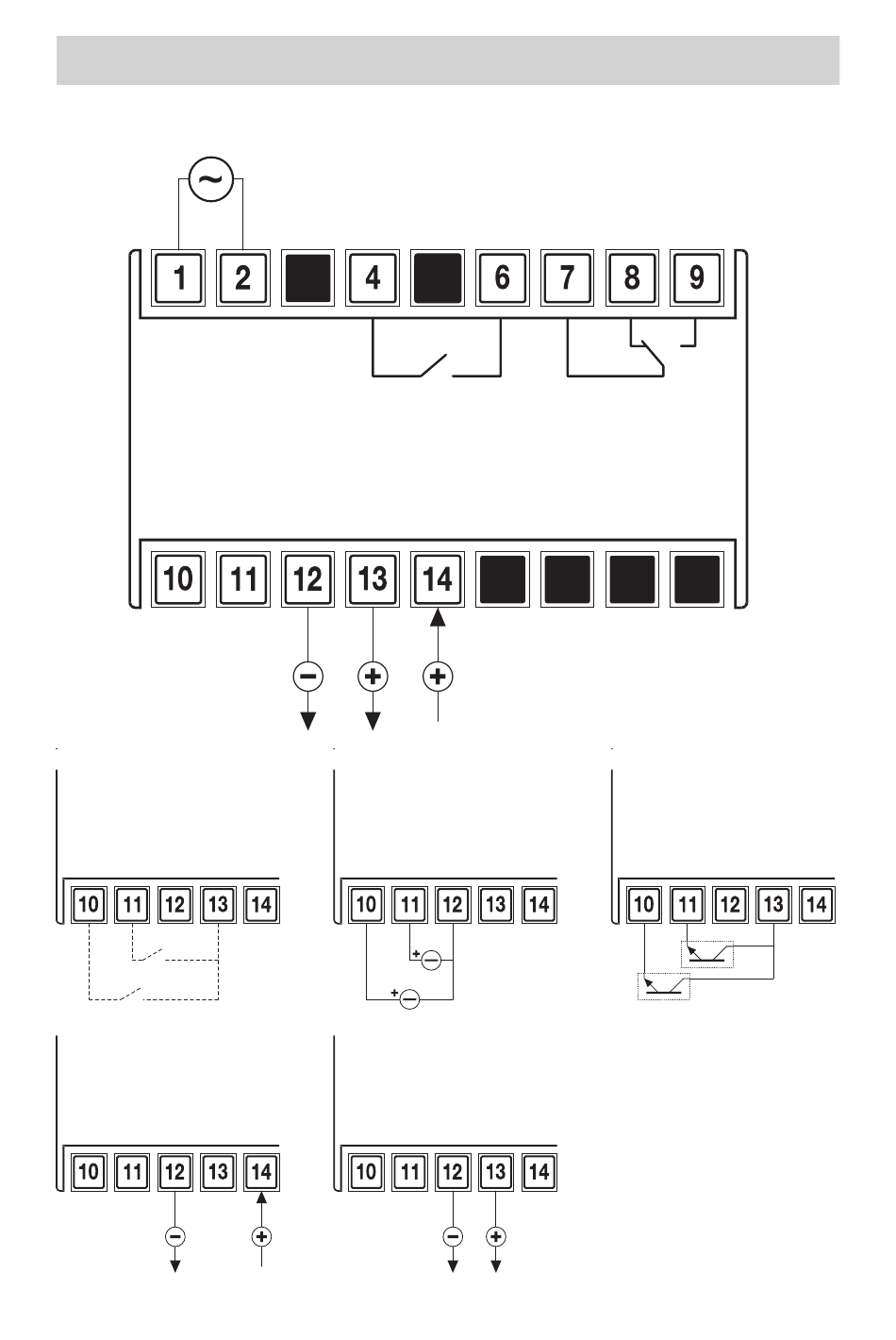

ANSCHLUSSDIAGRAMME

Stromversorgung
Out 2 Out 1
5 A / 250 V ~ 8 A / 250 V ~
In 1 In 2
Digitaleingänge Digitaleingänge Digitaleingänge
ohne Spannung mit Spannung (max. 40 V DC) Open-Collector
In 1 In 2 In 1 In 2 In 1 In 2
Analogeingang Stromversorgungsausgang
0-10 V / 0-20 mA max 25 mA
- 3 -
Bedienungsanleitung CODITEL 2
