Orbis CODITEL 2 Bedienungsanleitung

Gsm kommunikationsmodul
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

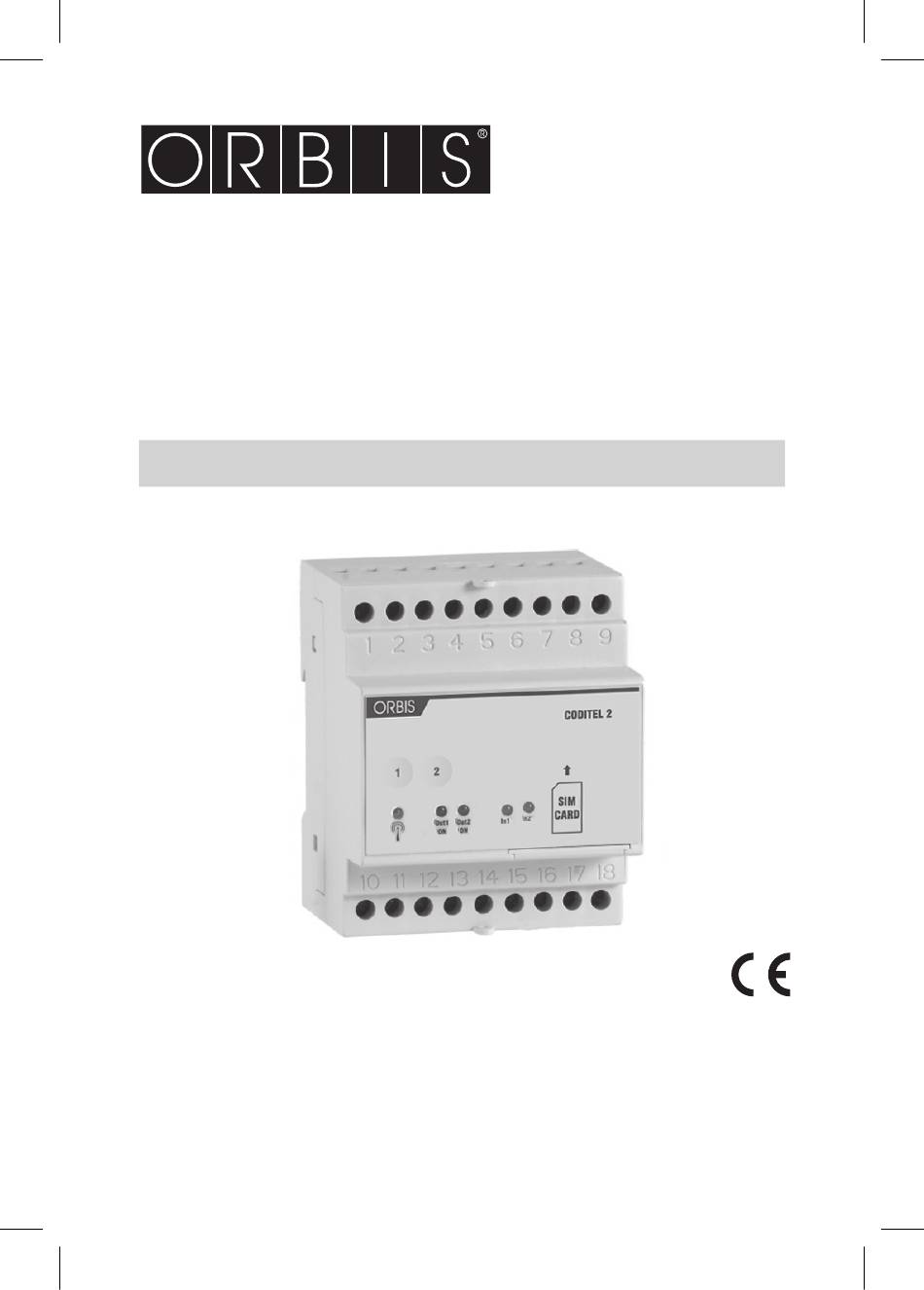

CODITEL 2
INTERFAZ
DE COMUNICACIÓN GSM
Manual del usuario
GSM communication interface: User Manual

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Orbis CODITEL 2

  • Seite 1 CODITEL 2 INTERFAZ DE COMUNICACIÓN GSM Manual del usuario GSM communication interface: User Manual...

  • Seite 3: Inhaltsverzeichnis

    Gestión de las entradas digitales Página 16 Gestión de la entrada analógica Página 20 Gestión de las alarmas Página 23 ■ Programación del CODITEL 2 desde el ordenador Página 27 ■ Normas de referencia Página 28 - 1 - Manual del usuario CODITEL 2...

  • Seite 4: Valores De Fábrica

    Alarmas de entradas digitales Activas Alarmas de entrada analógica Deshabilitada Control de llamadas Activo Respuesta a la llamada Deshabilitada Respuesta a los comandos SMS Activa Envío SMS desconocidos Activo Aviso de fallo de alimentación Activo - 2 - Manual del usuario CODITEL 2...

  • Seite 5: Esquema De Conexiones

    (40 V CC max) colector abierto In 1 In 2 In 1 In 2 In 1 In 2 Entrada analógica Salida alimentación 0-10 V / 0-20 mA máx. 25 mA - 3 - Manual del usuario CODITEL 2...

  • Seite 6: Advertencias De Seguridad

    SMS o una llamada telefónica a uno o más números seleccionados. El CODITEL 2 también está equipado con una batería que permite que el dispositivo siga funcionando durante una hora sin alimentación eléctrica, y envíe una alarma de fallo de alimentación.

  • Seite 7: Características Técnicas

    • Humedad de funcionamiento: 10 ÷ 90% sin condensación • Temperatura de almacenamiento: -10 ÷ +65 °C • Grado de protección: IP40 • Clase de aislamiento: II • Contenedor: 4 módulos DIN • Duración de la batería: 1 hora aprox. - 5 - Manual del usuario CODITEL 2...

  • Seite 8: Estado Del Dispositivo

    ➢ Retirar la tapa utilizando un destornillador plano. ➢ Insertar la tarjeta SIM en el hueco previsto (tipo push-push). Insértela con la muesca a la izquierda. Nota: Asegúrese de que el dispositivo está desconectado para realizar estas operaciones. - 6 - Manual del usuario CODITEL 2...
  • Seite 9 ➢ Mantener pulsada durante 5 segundos la tecla “1-SET” hasta que el led parpadee alternativamente rojo/verde ➢ Realizar una llamada con el número deseado. Dicho número será grabado (borrado) de la lista de usuarios ausentes (presentes) en la agenda. Se enviará un - 7 - Manual del usuario CODITEL 2...
  • Seite 10 1, 2, 6. Si el número STAFF ya existe, se sobrescribe. Para cancelar un número STAFF en lugar del número se escribe NULL, por ejemplo - 8 - Manual del usuario CODITEL 2...
  • Seite 11 Los números se visualizarán en bloques de 8. Una posible respuesta al comando USERVIEW 3 es: USERVIEW(3-10)=333123455(1) 2234543 0439879832 (3/64) El número (1) junto al primer número indica que este es el número staff y se encuentra en la primera posición. - 9 - Manual del usuario CODITEL 2...

  • Seite 12: Encendido/Apagado Y Reseteo Del Dispositivo

    − después de una alarma en una de las entradas. Comandos de llamada telefónica o SMS Las salidas del CODITEL 2 se pueden controlar a distancia mediante el envío de un SMS o simplemente con una llamada telefónica. La estructura de un SMS es la siguiente: [password] [separador] [comando] [separador] [parámetro1] [separador]..[parámetroN]...
  • Seite 13 − ON  aplica un control al número que llama para verificar que esté habilitado − OFF  no aplica ningún control al número que llama Si se omite el valor, se tendrá como respuesta el estado actual del dispositivo. - 11 - Manual del usuario CODITEL 2...
  • Seite 14 OUT [número de salida][estado de salida][tiempo de permanencia estado][unidad de medida de tiempo], − [número de salida]  indica la salida a la que hace referencia (1 ó 2) − [estado de salida]  ON u OFF - 12 - Manual del usuario CODITEL 2...
  • Seite 15 En el caso en que se quiera asignar un nombre a la salida que invoque al dispositivo al que está conectada se puede recurrir al comando: OUTTXT [número de salida] [etiqueta de salida] - 13 - Manual del usuario CODITEL 2...
  • Seite 16 En caso de que una falta de alimentación prolongada provoque la descarga completa de la batería de reserva, se pierden los valores de fecha y hora. Se pueden volver a configurar la fecha y la hora de los siguientes modos: - 14 - Manual del usuario CODITEL 2...
  • Seite 17 SIM insertada, con el comando: NSIM [número] [número] es el número de teléfono de la tarjeta SIM insertada en el CODITEL 2. • Asignación del nombre de la instalación (sólo para admin) Se puede asignar un nombre para identificar el lugar en el que se ha instalado el CODITEL 2.

  • Seite 18: Gestión De Las Entradas Digitales

    NSMS RESET permite reiniciar el contador. GESTIÓN DE LAS ENTRADAS DIGITALES El CODITEL 2 dispone de dos entradas digitales cuyo estado se indica mediante un led verde (encendido  entrada cortocircuitada, apagado  entrada abierta). A estas entradas se pueden conectar: −...
  • Seite 19 − [unidad de medida de tiempo]  s segundos, m minutos, h horas − [reinicio automático]  AUTORESET si se desea reiniciar el contador automáticamente al alcanzar un valor umbral (parámetro opcional) - 17 - Manual del usuario CODITEL 2...
  • Seite 20 100 pulsos (no reinicia el contador) PULSEALARM 2 300 AUTORESET  envía un SMS de alarma cuando el contador de la entrada 2 alcanza los 300 pulsos y reinicia el contador - 18 - Manual del usuario CODITEL 2...
  • Seite 21 DIG 1=OPEN ALARM CLOSE 0S DIG 2=OPEN ALARM CLOSE 10S que significa: Entrada digital 1 abierta, alarma definida cuando la entrada 1 se cierra de forma instantánea Entrada digital 2 abierta, alarma definida cuando la entrada 2 permanece cerrada durante 10 segundos consecutivos. - 19 - Manual del usuario CODITEL 2...

  • Seite 22: Gestión De La Entrada Analógica

    Donde minT = principio de la escala del transductor de 4 mA Donde maxT = final de la escala del transductor de 20 mA Ejemplo: para un transductor de 0-10 Bar 4-20 mA el mínimo de la escala es: 0-[(10-0)/4]= -2,5 - 20 - Manual del usuario CODITEL 2...
  • Seite 23 (la longitud máxima de cada mensaje sigue siendo de 60 caracteres) Ejemplo: ADCTXT MIN umbral mínimo # retorno al umbral mínimo • Lectura de la entrada analógica Para conocer el valor de la entrada analógica se utiliza el siguiente comando: ADCREAD - 21 - Manual del usuario CODITEL 2...
  • Seite 24  en el caso de alarma de máximo para la entrada analógica, la salida 2 cambia a ON y se reinicia al finalizar la alarma OUTALARM 2 DISABLE  función deshabilitada Ejemplo: OUTALARM 1 OFF POWERF AUTO - 22 - Manual del usuario CODITEL 2...

  • Seite 25: Gestión De Las Alarmas

    Restauración de alarma de entrada digital 1 DIG2 Alarma de entrada digital 2 RDIG2 Restauración de alarma de entrada digital 2 Alarma de mínimo de entrada analógica RMIN Restauración de alarma de mínimo de entrada analógica - 23 - Manual del usuario CODITEL 2...
  • Seite 26 Restauración de alarma de máximo de entrada analógica LOWBAT Alarma de batería agotada POWERF Alarma de fallo de alimentación (activable sólo si CODITEL 2 se alimenta con CA) RPOWERF Restauración de alarma de fallo de alimentación TIMER1 Alarma asociada al contador de tiempo de la entrada digital 1...
  • Seite 27 Si a los símbolos #P1 o #P2 les sigue un valor numérico se utiliza como factor multiplicativo para la visualización del contador. Ejemplo: SCHEDTXT Gasoil consumido cada #P1 1.34 Litros El valor del contador de pulsos se muestra multiplicado por 1,34 y en el mensaje - 25 - Manual del usuario CODITEL 2...
  • Seite 28 MAXRING [número] [número]  duración de la llamada telefónica expresado en segundos (valor comprendido entre 0 y 255). Por defecto la duración de la llamada es de 15 segundos. - 26 - Manual del usuario CODITEL 2...
  • Seite 29 PROGRAMACIÓN DEL CODITEL 2 DESDE EL ORDENADOR El puerto USB (tipo mini B), en la tapa, permite la conexión entre el CODITEL 2 y el ordenador. Mediante esta conexión se puede enviar desde el ordenador los comandos de configuración utilizando un programa terminal o dedicado.

  • Seite 30: Normas De Referencia

    NORMAS DE REFERENCIA De conformidad con la Directiva Comunitaria 1999/5/CE R&TTE se declara con referencia a las Normas Armonizadas: EN 60950-1 EN 301489-1, EN 301489-7 - 28 -...
  • Seite 31 Turn on/off and reset device Page Commands to the instrument Page Managing digital inputs Page Analog input management Page Alarm management Page ■ CODITEL 2 programming via PC Page ■ Reference standards Page - 29 - User Manual CODITEL 2...

  • Seite 32: Default Setting

    Analog input 0-10V Alarm from digital inputs Active Alarm from analog input Disabled Caller control Active Response to ring command Disabled Response to SMS commands Active Forward unknown SMS Active Advise power fail Active - 30 - User Manual CODITEL 2...

  • Seite 33: Connection Diagrams

    In 1 In 2 In 1 In 2 Analog input Power output 0-10 V / 0-20 mA - max 25 mA Analog input Power output 0-10 V / 0-20 mA - max 25 mA - 31 - User Manual CODITEL 2...

  • Seite 34: Safety Warnings

    ■ The communication interface CODITEL 2 is an electronic device in a container 4 DIN modules that perform 1B type actions based on GSM technology that allows remote management of utilities thanks to the two output relays that can be controlled by sending an SMS or ring phone.

  • Seite 35: Technical Characteristics

    • Operating humidity: 10 ÷ 90% noncondensing • Storage temperature: -10 ÷ +65 °C • Degree of protection: IP40 • Insulation: class II • Container: 4 DIN modules • Backup battery capacity: 1 hour - 33 - User Manual CODITEL 2...

  • Seite 36: Device Status

    ➢ Insert the SIM card into the slot (push-push type). The direction of insertion provides that the bevel of the SIM card goes inside in the left. Note: ensure that the power cables are disconnected before inserting/remove the SIM card. - 34 - User Manual CODITEL 2...
  • Seite 37 ➢ Make a ring with the number concerned. This number will be inserted (removed) from the list of user if not present (present) in the phonebook. An SMS confirmation will be sent to caller with an indication of the phrases employed total available. - 35 - User Manual CODITEL 2...
  • Seite 38 To cancel a STAFF number, write NULL in the place of the number for example STAFF 1 NULL  cancels the STAFF number at position 1 The response to a STAFF command is always the whole STAFF directory in the following format: - 36 - User Manual CODITEL 2...
  • Seite 39 The numbers will be displayed in blocks of 8. A possible response on the USERVIEW 3 command is: USERVIEW(3-10)=333123455(1) 392234543 0439879832 (3/64) Number (1) next to the first number indicates that that number is also a staff number and is in the first position. - 37 - User Manual CODITEL 2...

  • Seite 40: Turn On/Off And Reset Device

    8 figures [separator]  comprised of one or more space characters [command]  command recognised by the device [parameter]  series of parameters relative to the command - 38 - User Manual CODITEL 2...
  • Seite 41 • Activation/deactivation of a text message of reply to a ring (for admin only) A function can be activated to receive a text message following a ring, containing the response of the instrument upon receiving the call with the command: - 39 - User Manual CODITEL 2...
  • Seite 42 − [unit of measurement]  s seconds, m minutes, h hours (optional parameter) Some examples: OUT 1 OFF 10 S sets the relay 1 OFF for 10 seconds OUT 2 ON 12 H sets the relay 2 ON for 12 hours - 40 - User Manual CODITEL 2...
  • Seite 43 For example: valve ON 10 M activates output 2 (valve) for 10 minutes - 41 - User Manual CODITEL 2...
  • Seite 44 It is also possible to link this command to the end of any command text message. For example: OUTALARM 2 OFF POWERF AUTO RTCSMS Automatically In this case, the CODITEL 2 sets the date and time when the power supply returns, - 42 - User Manual CODITEL 2...
  • Seite 45 • Assigning system name (for admin only) It is possible to assign a name to the plant where the Tlc-solar is installed. In this way, each alarm text message or reply from the CODITEL 2 will be headed by its given name.

  • Seite 46: Managing Digital Inputs

    MANAGING DIGITAL INPUTS CODITEL 2 has two digital inputs whose status is signalled by a green LED (on  input short circuited, off  input open). The following can be connected to these inputs: − signals from a relay − signals from an open collector −...
  • Seite 47 30 minutes (it does not reset the meter) • Pulse meter management The device can be queried to know the value of the pulse meter or to reset it with the command: PULSE [input number][function] - 45 - User Manual CODITEL 2...
  • Seite 48 NB: the alarm return text is saved by using the # separator between the 2 messages (the maximum length of each message remains 60 characters) Example: DIGTXT 1 motor alarm # end motor alarm - 46 - User Manual CODITEL 2...
  • Seite 49 DIG 1=OPEN ALARM CLOSE 0S DIG 2=OPEN ALARM CLOSE 10S meaning: Digital input 1 open, alarm defined when input 1 is instantly closed Digital input 2 open, alarm defined when input 2 remains closed for 10 consecutive seconds. - 47 - User Manual CODITEL 2...

  • Seite 50: Analog Input Management

    4-20mA transducer is: MIN SCALE = minT-[(maxT-minT)/4] Where minT = 4mA transducer start scale Where minT = 20mA transducer end scale Example: for a 0-10Bar 4-20mA transducer the minimum scale is: 0-[(10-0)/4]= -2.5 - 48 - User Manual CODITEL 2...
  • Seite 51 (the maximum length of each message remains 60 characters) Example: ADCTXT MIN minimum threshold # minimum threshold return • Analogue input reading To know the value at the analogue input use the command: ADCREAD - 49 - User Manual CODITEL 2...
  • Seite 52  in the case of maximum alarm for the analogue input, output 2 becomes ON and changes status at the end of the alarm condition OUTALARM 2 DISABLE  function disabled Example: OUTALARM 1 OFF POWERF AUTO - 50 - User Manual CODITEL 2...

  • Seite 53: Alarm Management

    Alarm from digital input1 RDIG1 Alarm return from digital input1 DIG2 Alarm from digital input2 RDIG2 Alarm return from digital input2 Minimum alarm from analogue input RMIN Minimum alarm restore from analogue input - 51 - User Manual CODITEL 2...
  • Seite 54 RMAX Maximum alarm restore from analogue input LOWBAT Low battery alarm POWERF No mains alarm (only activates if CODITEL 2 is fed using ac) RPOWERF Alarm return for no mains TIMER1 Alarm associated to time meter on digital input 1...
  • Seite 55 The value of the pulse meter is shown as multiplied by 1.34 and on the forwarded message in the place of #P1 1.34 will be a number obtained by multiplying 1.34 by the value of the pulse meter associated to digital input1. - 53 - User Manual CODITEL 2...
  • Seite 56 MAXRING [number] [number]  duration of the ringing in seconds (values between 0 and 255). By default, the duration of the ring is 15 seconds. - 54 - User Manual CODITEL 2...
  • Seite 57 • send the command: ECHO - the CODITEL 2 will respond with ECHO ON * means that the password for CODITEL 2, which if not modified, is 12345678. Now you can send all the commands described in this manual, the rules of their commands.

  • Seite 58: Reference Standards

    REFERENCE STANDARDS Conformity to the EU directive: 1999/5/EC R&TTE is declared in reference to the Harmonised Standards: EN 60950-1 EN 301489-1, EN 301489-7 - 56 -...
  • Seite 59 NOTE - 57 -...
  • Seite 60 NOTE - 58 -...
  • Seite 61 NOTE - 59 -...
  • Seite 62 NOTE - 60 -...
  • Seite 64 ORBIS TECNOLOGÍA ELÉCTRICA, S.A. Lérida, 61 E–28020 MADRID Teléfono:+ 34 91 5672277; Fax:+34 91 5714006 E-mail: info@ orbis.es http://www.orbis.es...
  • Seite 65 CODITEL 2 KOMMUNIKATIONSMODUL Bedienungsanleitung...
  • Seite 67 Seite ■ Funktionsweise Seite Ein-/Ausschalten und Reset des Gerätes Seite Gerätebefehle Seite Verwaltung der Digitaleingänge Seite Verwaltung des Analogeingangs Seite Alarmmanagement Seite ■ Programmierung des CODITEL 2 vom PC aus Seite ■ Bezugsnormen Seite - 1 - Bedienungsanleitung CODITEL 2...

  • Seite 68: Abmessungen

    ADMIN-Nummer Nicht definiert USER-Nummern Nicht definiert STAFF-Nummern Nicht definiert Analogeingang 0-10V Alarme Digitaleingänge Aktiviert Alarme Analogeingang Deaktiviert Anrufkontrolle Aktiviert Anrufantwort Deaktiviert Antwort auf die SMS-Befehle Aktiviert Versand unbekannter SMS Aktiviert Meldung bei Stromversorgungsausfall Aktiviert - 2 - Bedienungsanleitung CODITEL 2...

  • Seite 69: Anschlussdiagramme

    Digitaleingänge Digitaleingänge Digitaleingänge ohne Spannung mit Spannung (max. 40 V DC) Open-Collector In 1 In 2 In 1 In 2 In 1 In 2 Analogeingang Stromversorgungsausgang 0-10 V / 0-20 mA max 25 mA - 3 - Bedienungsanleitung CODITEL 2...

  • Seite 70: Sicherheitshinweise

    ■ Das Kommunikationsmodul CODITEL 2 ist ein elektronisches Gerät für die Befestigung auf Hutschiene mit einer Breite von 4 Teilungseinheiten, das mit einer Betriebsart vom Typ 1B funktioniert und auf GSM-Technologie basiert, was dank der beiden Ausgangsrelais die Fernverwaltung der Stromverbraucher über den Versand einer SMS oder eines Telefonanrufes ermöglicht.Durch die beiden Digitaleingänge und dem...

  • Seite 71: Beschreibung

    • Betriebstemperatur: 0 - 50 °C • Betriebsfeuchtigkeit: 10 - 90% nicht kondensierend • Lagertemperatur: -10 bis +65 °C • Schutzart: IP40 • Isolationsklasse: II • Gehäuse: 4 TE • Batterielaufzeit: ca. 1 Stunde - 5 - Bedienungsanleitung CODITEL 2...

  • Seite 72: Anschluss

    ➢ Den Deckel mit einem flachen Schraubenzieher öffnen. ➢ Die SIM-Karte in den vorgesehenen Kartenschachtmit der abgeschrägten Ecke auf der linken Seite einstecken (Push-Push Mechanismus). Hinweis: Achten Sie bitte darauf, dass das Gerät bei dieser Aktion komplett ausgeschaltet ist. - 6 - Bedienungsanleitung CODITEL 2...

  • Seite 73: Nummernverwaltung Aktiviert

    Es gibt zwei Möglichkeiten, diesem Verzeichnis eine Benutzernummer hinzuzufügen: − Durch einen Telefonanruf ➢ Dazu die Taste “1-SET” 5 Sekunden lang gedrückt halten, bis die LED abwechselnd rot und grün aufblinkt. ➢ Einen Anruf mit der gewünschten Telefonnummer tätigen. Diese Nummer - 7 - Bedienungsanleitung CODITEL 2...

  • Seite 74: Mögliche Einstellungen

    Um eine STAFF-Nummer als Kennziffer 4 zu speichern muss also folgendes eingegeben werden: STAFF 4 392123445 Es können auch mehrere STAFF-Nummern mit nur einem einzigen Befehl gespeichert werden: STAFF 1 392123445 2 043980638 6 12334455 - 8 - Bedienungsanleitung CODITEL 2...

  • Seite 75: Verwaltung Der Sim-Karte (Nur Füradministrator)

    Befehl USERVIEW 3 ist demnach: USERVIEW(3-10)=333123455(1) 2234543 0439879832 (3/64) Die hinter der ersten Telefonnummer angezeigte Nummer (1) weist darauf hin, dass es sich um eine STAFF-Nummer handelt und diese sich an erster Stelle im STAFF- Verzeichnis befindet. - 9 - Bedienungsanleitung CODITEL 2...

  • Seite 76: Funktionsweise

    − nach einer Alarmmeldungen an einem der Eingänge Befehle über einen Telefonanruf oder eine SMS Die Ausgänge des CODITEL 2 können durch eine SMS oder einen einfachen Telefonanruf angesteuert werden. Die SMS muss dabei folgendermaßen aufgebaut sein: [Passwort] [Zwischenraum] [Befehl] [Zwischenraum] [Parameter1][Zwischenraum]..

  • Seite 77: Einstellung Der Tastenfunktionen (Nur Für Administrator)

    − ON  Führt eine Kontrolle der anrufenden Nummer durch, um zu überprüfen, ob sie freigeschaltet ist. − OFF  Führt keine Kontrolle der anrufenden Nummer durch. Wenn der Zustand weggelassen wird, dann erhält man als Antwort den aktuellen Gerätestatus. - 11 - Bedienungsanleitung CODITEL 2...

  • Seite 78: Aktivierung/Deaktivierung Der Auf Den Anruf Gesendeten Bestätigungs-Sms (Nur Für Administrator)

    Der Zustand eines Ausgangs kann einfach durch folgenden Befehl angesteuert werden: OUT [Ausgangsnummer][Ausgangszustand][Zustandsdauer][Zeiteinheit], wobei gilt: − [Ausgangsnummer]  Gibt den entsprechenden Ausgang an (1 oder 2) − [Ausgangszustand]  ON oder OFF − [Zustandsdauer]  Maximal einstellbare Zeit (2 -1) Sekunden (optionaler Parameter) - 12 - Bedienungsanleitung CODITEL 2...

  • Seite 79: Anzeige Der Gerätekonfiguration

    OUTTXT 1 Tür Ordnet dem Ausgang 1 den Namen Tür zu OUTTXT 2 Ventil Ordnet dem Ausgang 2 den Namen Ventil zu OUTTXT 2 NO Ordnet dem Ausgang 2 wieder seinen ursprünglichen Namen zu - 13 - Bedienungsanleitung CODITEL 2...

  • Seite 80: Aktivierung Der Versandfunktion (Nur Für Administrator)

    Pufferbatterie kommen, gehen alle Datums- und Zeitwerte verloren. In diesem Fall können das Datum und die Uhrzeit folgendermaßen wieder eingestellt werden: Manuell Durch das Senden des folgenden Befehls von einer freigeschalteten Telefonnummer aus: RTCSMS - 14 - Bedienungsanleitung CODITEL 2...
  • Seite 81 [Nummer] die Telefonnummer der im CODITEL 2 eingelegten SIM-Karte ist. • Zuordnung eines Namens für die Anlage (nur für Administrator) Man kann der Anlage, in der das CODITEL 2 installiert ist, zur Kennzeichnung einen Namen zuordnen. Damit ist jeder vom CODITEL 2 per SMS gesendeten Alarmmeldung oder Bestätigung der zugeordnete Name vorgestellt.

  • Seite 82: Verwaltung Der Digitaleingänge

    VERWALTUNG DER DIGITALEINGÄNGE Das CODITEL 2 verfügt über zwei Digitaleingänge, deren Zustand über eine grüne LED angezeigt wird (LED leuchtet  Eingang kurzgeschlossen, LED ist aus  Eingang offen). An diese Eingänge kann man anschließen: − Vom Relais stammende Signale −...

  • Seite 83: Verwaltung Des Zeitzählers

    Eingang 1 10 Stunden erreicht hat und stellt danach den Zähler auf Null. TIMERALARM 2 30 M  Sendet eine Alarm-SMS, wenn der Zähler von Eingang 2 30 Minuten erreicht hat (es erfolgt kein Reset). - 17 - Bedienungsanleitung CODITEL 2...

  • Seite 84: Verwaltung Des Impulszählers

    • Konfiguration der Alarmtaste Um die Taste für den Alarm einzustellen, der an die gespeicherten Telefonnummern geschickt wird, ist folgender Befehl einzugeben: DIGTXT [Typ][Alarmtext] − [Typ]  Damit wählt man Eingang 1 oder 2 aus - 18 - Bedienungsanleitung CODITEL 2...

  • Seite 85: Anzeige Der Konfiguration

    DIG 1=OPEN ALARM CLOSE 0S DIG 2=OPEN ALARM CLOSE 10S, was bedeutet: Digitaleingang 1 offen;die Alarmmeldung erfolgt, wenn Eingang 1 plötzlich geschlossen wird. Digitaleingang 2 offen;die Alarmmeldung erfolgt, wenn Eingang 2 10 Sekunden lang ununterbrochen geschlossen bleibt. - 19 - Bedienungsanleitung CODITEL 2...

  • Seite 86: Verwaltung Des Analogeingangs

    Analogeingang für Spannung konfiguriert, wobei dem Signal von 0 V der Wert 10 bar und dem Signal von V der Wert 50 bar zugeordnet wird. Die Formel zur Berechnung des Werts bei 0 mA (Skalenanfangswert) bei Anschluss an - 20 - Bedienungsanleitung CODITEL 2...

  • Seite 87: Adcalarm [Art][Grenzwert][Schalthysterese][Verzögerung]

    ADCTXT [Typ][Alarmtext], wobei gilt: − [Typ]  MIN bestimmt den Text des Minimum-Alarms, MAX bestimmt den Text des Maximum-Alarms − [Alarmtext]  Damit kann eine Zeichenkette von bis zu maximal 60 Zeichen eingegeben werden (einschließlich der Leerstellen) - 21 - Bedienungsanleitung CODITEL 2...
  • Seite 88 2 schaltet 2 auf OFF und verbleibt in diesem Zustand. OUTALARM 1 ON MIN AUTO  Bei einem Minimum-Alarm des Analogeingangs schaltet Ausgang 1 auf ON und geht nach Beendigung des Alarms automatisch wieder in seine Ausgangsposition zurück. - 22 - Bedienungsanleitung CODITEL 2...

  • Seite 89: Funktion Deaktiviert

    Empfänger der Alarmmeldungen in einem einzigen Befehl anzugeben sind. Hinweis: Um die Einstellung SENDALARM zu löschen ist der Empfänger ‘0’ einzugeben. Beispiel: SENDALARM DIG1 0  Löscht die SENDALARM-Einstellungen für DIG1  DIG1=-,-,-,-,-,-,-,-,-,-, - 23 - Bedienungsanleitung CODITEL 2...
  • Seite 90 Maximum-Alarm vom Analogeingang RMAX Wiederherstellung des Maximum-Alarms vom Analogeingang LOWBAT Alarmmeldung wegen niedrigem Ladezustand der Batterie POWERF Alarmmeldung wegen Stromausfall (nur aktivierbar, wenndas CODITEL 2 mit AC versorgt wird) RPOWERF Wiederherstellung des Alarms wegen Stromausfall TIMER1 Alarmmeldung vom Zeitzähler des Digitaleingangs 1 TIMER2 Alarmmeldung vom Zeitzähler des Digitaleingangs 2...

  • Seite 91: Schedtxt [Nachrichtentext]

    Die Timer T1 und T2 werden standardmäßig in Sekunden angezeigt. Mit den folgenden Befehlen kann das Format geändert werden. SCHEDTXT Verstrichene Zeit #T1 H  In der Antwort-SMS wird die Zeit in Stunden und Minuten angezeigt - 25 - Bedienungsanleitung CODITEL 2...

  • Seite 92: Konfiguration Der Dauer Des Alarmanrufs (Nur Für Administrator)

    Im Falle einer Alarmmeldung über einen Telefonanruf (siehe hierzu den Befehl SENDALARM) kann man die Dauer des Anrufs mit folgendem Befehl konfigurieren: MAXRING [Nummer], wobei gilt: [Nummer]  Dauer des Telefonanrufs in Sekunden (Wert zwischen 0 und 255). Standardmäßig beträgt die Anrufdauer 15 Sekunden. - 26 - Bedienungsanleitung CODITEL 2...

  • Seite 93: Programmierung Des Coditel 2 Vom Pc Aus

    • Den Befehl ECHO senden - Das CODITEL 2 antwortet darauf mit ECHO ON * Das Passwort des CODITEL 2 ist, falls es nicht geändert wird, 12345678. Anschließend können die in dieser Bedienungsanleitung beschriebenen Befehle gemäß den vorgegebenen Regeln benutzt werden.

  • Seite 94: Bezugsnormen

    BEZUGSNORMEN In Übereinstimmung mit der Europäischen Richtlinie 1995/5/EG (R&TTE) erklären wir, dass das Gerät die folgenden harmonisierten Normen erfüllt: EN 60950-1 EN 301489-1, EN 301489-7 - 28 - Bedienungsanleitung CODITEL 2...
  • Seite 96 ORBIS Zeitschalttechnik GmbH Robert-Bosch Str. 3 D - 71088 Holzgerlingen Tel.: 07031 / 8665-0; Fax: 07031 / 8665-10 E-mail: Info@orbis-zeitschalttechnik.de http://www.orbis-zeitschalttechnik.de A016.32.56198...
