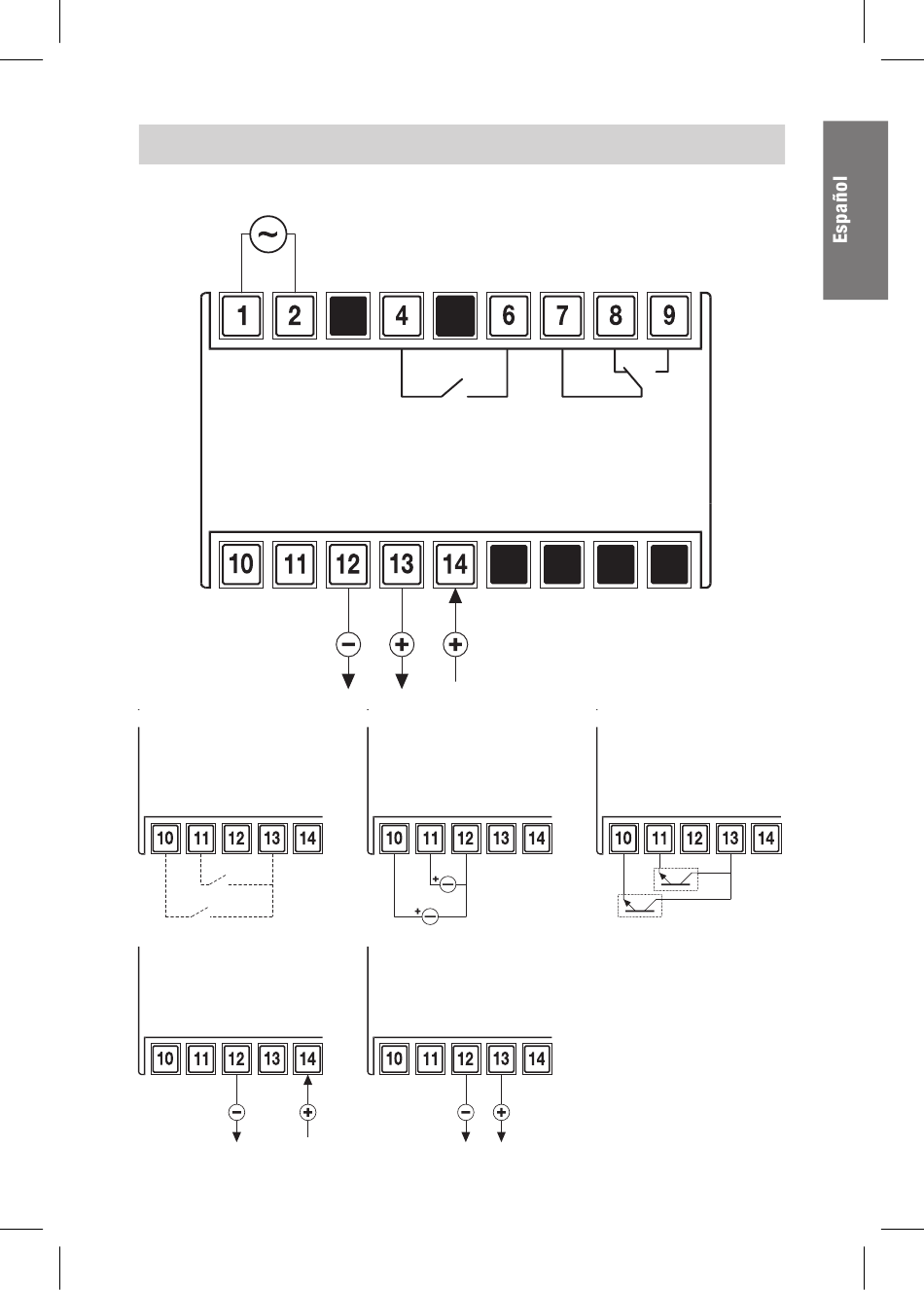

ESQUEMA DE CONEXIONES

Alimentación
Out 2 Out 1
5 A / 250 V ~ 8 A / 250 V ~
In 1 In 2
Entradas digitales Entradas digitales Entradas digitales
sin tensión con tensión (40 V CC max) colector abierto
In 1 In 2 In 1 In 2 In 1 In 2
Entrada analógica Salida alimentación
0-10 V / 0-20 mA máx. 25 mA
- 3 -
Manual del usuario CODITEL 2
