Die Zellen des Akkus nicht
beschädigen oder aufstechen.
Es besteht Explosions gefahr!
• Die LiPo-Batterie darf nicht in die
Reichweite von Kindern gelangen.
• Bei der Entsorgung müssen Akkus
entladen bzw. die Batteriekapazität
muss erschöpft sein. Freiliegende Pole
mit einem Klebestreifen abdecken, um
Kurzschlüsse zu vermeiden!
Wartung und Pflege:
• Das Modell bitte nur mit einem
sauberen, feuchten Tuch abwischen.
• Modell, Akku und Batterien vor
direkter Sonneneinstrahlung und/oder
direkter Wärmeeinwirkung schützen.
• Modell, Fernsteuerung und Ladegerät
niemals mit Wasser in Verbindung
bringen, da dadurch die Elektronik
beschädigt werden kann.
Technische und farbliche Änderungen
vorbehalten!
1A Rotoren
1B Kamera-Objektiv
1C Status-LED
1D Akku-Fach
2 FERNSTEUERUNG
2A Regler für Schub und Drehung.
Kurzer, senkrechter Druck: Headless Mode
Längerer, senkrechter Druck: Flip-Funktion
2B Regler für Vor/Zurück und Seitwärts.
Kurzer, senkrechter Druck: zweite
Geschwindigkeitsstufe
2C Trimmung für Drehung
3 BATTERIEN EINSETZEN (FERNSTEUERUNG)
3A Abdeckung aufschrauben und abnehmen.
3B 4 x 1,5 V AAA-Batterien einlegen und auf die Polaritätsangaben, wie im
Batteriefach angegeben, achten.
3C Die Batteriefach-Abdeckung schließen und verschrauben.
10

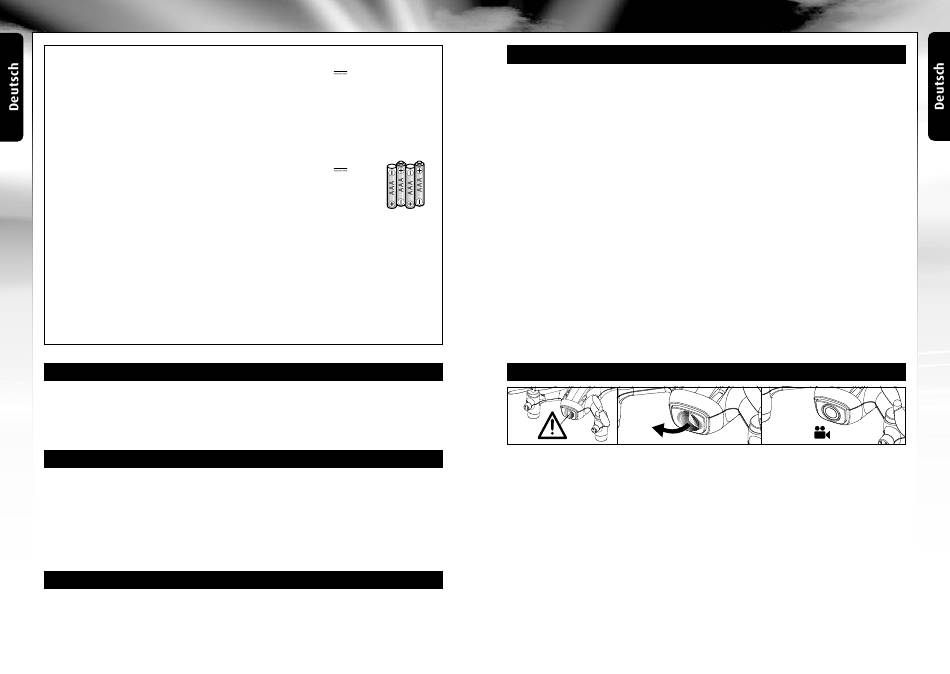

Akkuanforderung für das Modell:
Stromversorgung:
Nennleistung:
1 x DC 3,7 V / 2 Wh
aufladbarer
LiPo-Akku (mitgeliefert)
Kapazität: 520 mAh
Batterie-/Akkuanforderung für die
Fernsteuerung:
Stromversorgung:
DC 6 V
Batterien: 4 x 1,5 V "AAA"
(nicht mitgeliefert)
1 MODELL
1E ON/OFF-Taste
1F micro-SD-Karten-Slot
1G USB-Anschluss
2D Trimmung für Vor/Zurück
2E Trimmung für Seitwärts
2F ON/OFF-Schalter
2G Display
2H Taste für Foto
2I Taste für Video
4 AUFLADEN DES MODELLS
Achtung: Vor dem Laden und nach jedem Flug müssen Akku und die Motoren ca.15–30
Minuten abkühlen, andernfalls können sie beschädigt werden. Der Ladevorgang ist
ständig zu überwachen. Für den Aufladevorgang ist immer auf eine feuerfeste
Unterlage und eine brandsichere Umgebung zu achten.
4A
• Zum Laden muss das Modell ausgeschaltet sein.
• Den Akku in das Akkufach 1D schieben, bis er einrastet.
• Das Lade-Datenkabel mit dem USB-Anschluss des Modells verbinden.
• Den USB-Stecker des Lade-Datenkabels in eine beliebige USB-Schnittstelle an einem
Computer oder ähnlichem mit mindestens 500 mA Leistung stecken.
• Während des Ladevorgangs leuchten zwei LED auf der Oberseite des Modells rot.
• Der Ladevorgang ist abgeschlossen, wenn die roten LED nicht mehr leuchten.
4B
• Nach dem Laden das Lade-Datenkabel vom Modell und der USB-Schnittstelle abziehen.
• Ist das Modell längere Zeit nicht in gebrauch, muss der Akku aus dem Modell entfernt
werden.
Nach einer Ladezeit von etwa 80 Minuten kann das Modell ca. 5-7 Minuten
lang fliegen.
Warnhinweis: Der Akku erwärmt sich während des Aufladens normalerweise nicht.
Sollte er jedoch warm oder gar heiß werden und/oder Veränderungen an der Oberfläche
zeigen, ist der Ladevorgang sofort abzubrechen!
5 STARTVORBEREITUNG
5A Zum Starten des Modells zuerst die Fernsteuerung einschalten und den Akku ins
Akkufach des Modells schieben, bis er einrastet.
5B Danach das Modell durch längeren Druck auf ON/OFF-Taste 1E einschalten und auf eine
ebene, gerade und feste Unterlage stellen. Nach einer kurzen Initialisierungs-Phase
leuchten die Status-LED dauerhaft und das Modell ist einsatzbereit.
5C Zum Starten der Rotoren den Regler für Schub und Drehung 2A nach links unten und
gleichzeitig den Regler für Vor/Zurück und Seitwärts 2B nach rechts unten bewegen.
Achtung: In der Stellung beide Regler nach unten und innen oder außen schalten die
Rotoren, auch in der Luft, augenblicklich ab. Um die Rotoren nach der Landung abzuschalten,
den Regler für Schub und Drehung 2A ganz nach unten bewegen und halten.
5D Zum Aufnehmen von Fotos und Videos muss eine micro-SD-Karte in den micro-SD-
Karten-Slot 1F eingesteckt werden. HC-Speicherkarten können nicht verwendet werden.
Schalten Sie nach dem Fliegen zuerst das Modell, danach die Fernsteuerung aus.
Stecken Sie den Akku vom Modell ab und nehmen Sie den Akku aus dem Modell.
OK!
OK!
