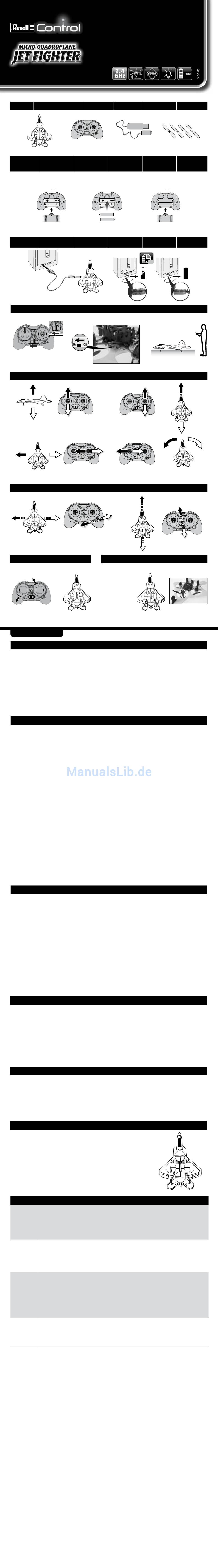

REVELL CONTROL Benutzerhandbuch

23946
User manUal
Inhalt Table of contents
Batterie Inserting
einsetzen batteries
Aufladen Charging
1A
ON OFF
2A
2C
3A
5
ON OFF
Deutsch
Der Schubregler (der linke Regler der Fernsteuerung) muss vor dem Einschalten nach unten
zeigen. Anschließend den ON­/OFF­Schalter der Fernsteuerung auf „ON" stellen, dann blinkt
die Power­LED (1A). Beim Einschalten des Quadroplanes, beginnen seine LED zu blinken
(1B). Das Quadroplane auf den Boden setzen, so dass das Heck in Pilotenrichtung zeigt (1C).
Nun einmal kurz den linken Steuerknüppel ganz nach oben und wieder zurück bewegen. Das
Quadroplane braucht ein paar Sekunden zur Initialisierung des Gyros und um die Verbindung
zur Fernsteuerung herzustellen. Sobald die LED Quadroplanes dauerhaft leuchten, ist die
Verbindung zur Fernbedienung hergestellt.
Achtung! Das Quadroplane unbedingt auf eine waagrechte Fläche stellen –
die Steuerelektronik richtet ihre Neutralposition nach dem Untergrund aus!
Hinweis: Für ein ruhiges Flugverhalten des Quadroplanes sind nur minimale Korrekturen
an den Reglern nötig! Die Richtungsangaben gelten, wenn man das Quadroplane von hin-
ten betrachtet. Fliegt das Quadroplane auf den Piloten zu, so muss in die jeweils entgegen­
gesetzte Richtung gesteuert werden.
2A Um zu starten oder an Flughöhe zu gewinnen, den linken Knüppel vorsichtig nach
vorn bewegen.
Zum Landen oder um tiefer zu fliegen, den linken Knüppel nach hinten bewegen.
2B Um nach vorn zu fliegen, den rechten Knüppel vorsichtig nach vorn bewegen.
Um rückwärts zu fliegen, den rechten Knüppel vorsichtig nach hinten ziehen.
2C Um nach links zu fliegen, den rechten Knüppel vorsichtig nach links bewegen.
Um nach rechts zu fliegen, den rechten Knüppel vorsichtig nach rechts bewegen.
2D Um das Quadroplane links herum zu drehen, den linken Knüppel nach links bewegen.
Um das Quadroplane rechts herum zu drehen, den linken Knüppel nach rechts bewegen.
steuerung einstellen: Durch Drücken des linken Knüppels lässt sich die Empfindlichkeit
der Steuerung in 3 Stufen (Leicht, Mittel, Schwer) einstellen.

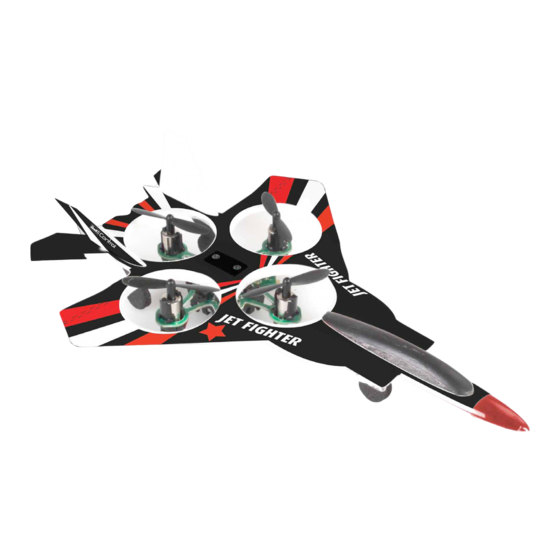

Beim Einschalten ist der Jet Fighter in der niedrigsten Geschwindigkeitsstufe. Drückt man
nun den linken Steuerknüppel einmal kurz senkrecht nach unten, ertönt ein zweifacher
Piepton ­ die zweite Stufe ist aktiviert. Ein weiterer Druck schaltet in die höchste Geschwin-
digkeitsstufe (die Fernsteuerung piept dreimal kurz). Ein weiterer Druck aktiviert wieder die
erste Stufe.
Achtung! Schalten Sie erst dann auf eine höhere Stufe, wenn Sie die Niedrigere sicher
beherrschen!
AkkuzustAnD:
• Wenn die LED blinken, wird der Akku leer. Um nicht abzustürzen, muss mit der Landung
begonnen werden!
Die richtige Trimmung ist die Grundvoraussetzung für ein einwandfreies Flugverhalten des
Quadroplanes. Die Abstimmung ist einfach, benötigt aber etwas Geduld und Gefühl. Bitte die
folgenden Hinweise genau beachten: Den Schubregler vorsichtig nach oben bewegen und das
Quadroplane ungefähr 0,5 bis 1 Meter in die Höhe steigen lassen.
3A Wenn sich das Quadroplane von selbst schnell oder langsam nach links oder
rechts bewegt ...
Die Roll­Trimmung schrittweise in die entgegengesetzte Richtung drücken.
3B Wenn sich das Quadroplane von selbst schnell oder langsam nach vorn oder
hinten bewegt ...
Die Nick­Trimmung schrittweise nach unten drücken. Wenn sich das Quadroplane nach hinten
bewegt, die Nick­Trimmung schrittweise nach oben drücken.
Wenn sich das Quadroplane von selbst schnell oder langsam um seine eigene
Achse dreht ...
landen Sie und lassen sie den linken Knüppel 3 sek. ganz auf Null stehen ­ die Trimmung
erfolgt automatisch.
Wenn Sie Ihren Jet Fighter ausreichend beherrschen, können Sie sich an die Loopingfunktion
wagen. Stellen Sie dazu sicher, dass Sie ausreichend Platz in jede Richtung haben (3 m
mindestens). Beachten Sie zudem auch die Sicherheitshöhe – fliegen Sie zu Beginn mindestens
2 m hoch, da Ihr Jet Fighter beim Überschlag an Höhe verliert, und anschließend abgefangen
und ausgesteuert werden muss! Beachten Sie: Rollen gelingen besser, wenn der Akku noch
recht voll ist! Steigen Sie nun auf Sicherheitshöhe. Drücken Sie den rechten Knüppel, die
Fernsteuerung piepst mehrmals kurz. Steuern Sie jetzt mit dem rechten Knüppel, und der Jet
Fighter führt einen Looping in die entsprechende Richtung aus. Seien Sie anschliessend drauf
vorbereitet, den Jet Fighter abzufangen, da Flughöhe, Richtung und Geschwindigkeit nach dem
Überschlag stark von Wind und vorherigen Flugbewegungen abhängen.
Wenn das Quadroplane beim Fliegen (gieren) abdriftet oder sich nur schwer trimmen lässt,
versuchen das Quadroplane zu kalibrieren. Fernsteuerung und Quadroplane dazu einschalten
(siehe Anleitung), und das Modell auf einen waagrechten Untergrund setzen.
Der Schubregler (der linke Regler der Fernsteuerung) muss nach unten zeigen. Nun mit dem
linken Steuerknüppel in die 3. Geschwindigkeitsstufe schalten. Jetzt den linken Steuerknüppel
nach unten links und den rechten Steuerknüppel nach oben links bewegen und dort halten, bis
die LED am Quadroplane schnell blinken. Damit ist die Kalibrierung abgeschlossen.
Falls die Rotorblätter des Quadroplanes beschädigt und ausgetauscht
werden müssen, wie folgt vorgehen:
• Vor der Montage darauf achten, dass die Propeller nicht vertauscht
werden. Das Quadroplane hat 2 verschiedene Propeller, die
sich durch Markierungen (A und B) unterscheiden:
• Den defekten Propeller vorsichtig von der Welle abziehen.
Zum Abziehen kann man vorsichtig eine schmale Zange zur
Hilfe nehmen.
• Den neuen Propeller wieder vorsichtig auf die Welle stecken.
Problem: Die Propeller bewegen sich nicht.
ursache: • Der ON/OFF­Schalter steht auf „OFF".
• Der Akku ist zu schwach bzw. leer.
Abhilfe: • Den ON/OFF­Schalter auf „ON" stellen.
• Den Akku aufladen.
Problem: Das Quadroplane stoppt ohne ersichtlichen Grund während des Fluges
und sinkt ab.
ursache: • Der Akku ist zu schwach.
Abhilfe: • Den Akku aufladen.
Problem: Das Quadroplane lässt sich mit der Funk-Fernsteuerung nicht steuern.
ursache: • Der ON/OFF­Schalter steht auf „OFF".
• Die Batterien wurde falsch eingelegt.
• Die Batterien haben nicht mehr genug Energie.
Abhilfe: • Den ON/OFF­Schalter auf „ON" stellen.
• Überprüfen, ob die Batterien korrekt eingelegt sind.
• Neue Batterien einlegen.
Problem: Das Quadroplane dreht sich nur noch um seine Hochachse, überschlägt sich
beim start oder hebt nicht ab.
ursache: • Falsche Anordnung der Propeller.
Abhilfe: • Propeller wie in der Anleitung beschrieben einbauen.
Weitere Tipps und Tricks finden Sie im Internet unter www.revell-control.de.
Contenu
Mise en place
des piles
Recharge
1B
ON OFF
A A
B B
B B
A A
1 sTARTVORBeReITung
2 FlugsTeueRung
3 TRIMMen DeR sTeueRung
4 lOOpIngs FlIegen – nuR FüR geüBTe!
5 KAlIBRIeRung
6 WeCHseln DeR pROpelleR
FeHleRBeHeBung
