Installation

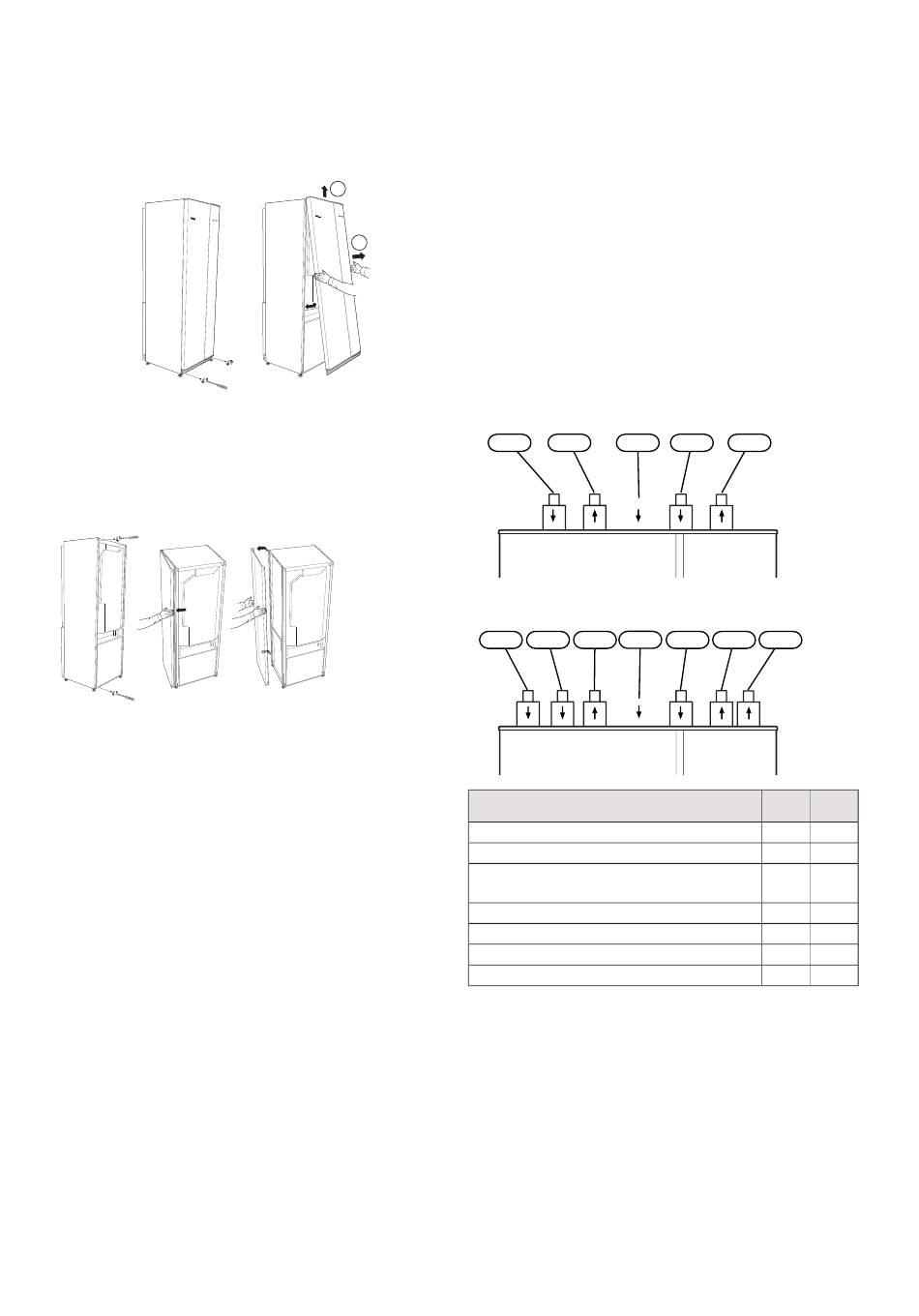

ABDECKUNGEN DEMONTIEREN
Frontabdeckung
1. Lösen Sie die Schrauben an der Unterseite der
Frontabdeckung.
Heben Sie die Abdeckung an ihrer Unterkante zur
2.
Seite und nach oben ab.
Seitenverkleidungen
Lösen Sie die Schrauben an der Ober- und Untersei-
1.
te.
2. Drehen Sie die Abdeckung leicht nach außen.
3. Bewegen Sie die Abdeckung zurück und leicht zur
Seite.
Ziehen Sie die Abdeckung zur Seite.
4.
Ziehen Sie die Abdeckung nach vorn.
5.
Rohrinstallation
Die Rohrinstallation muss gemäß den geltenden Vor-
schriften ausgeführt werden.
VPB/VPBS ist mit der erforderlichen Ventilausrüstung
zu versehen. Dazu zählen u. a. Sicherheitsventil, Absperr-
ventil, Rückschlagventil und Vakuumventil.
VPB/VPBS ist mit einem Mischventil auszustatten, das
die Temperatur des austretenden Heißwassers auf 60 °C
begrenzt. Ist dieses Ventil nicht vorhanden, muss einer
Verbrühungsgefahr auf andere Weise vorgebeugt wer-
den.
Wenn ein Kunststoffrohr oder weichgeglühtes Kupfer-
rohr zum Einsatz kommt, ist eine innere Stützhülse zu
montieren. Vom Sicherheitsventil ist ein Überlaufrohr
10 Kapitel 3 | Für den Installateur
zu einem geeigneten Abfluss zu verlegen. Die Abmes-
sungen des Überlaufrohrs müssen mit denen des Sicher-
heitsventils übereinstimmen. Das Überlaufrohr vom Si-
cherheitsventil muss über die gesamte Länge mit Gefälle
verlegt werden und ist frostfrei zu halten. Der Austritt
des Überlaufrohrs muss im Sichtbereich liegen und darf
sich nicht in der Nähe elektrischer Komponenten befin-
2
den.
Stellen Sie sicher, dass das einströmende Wasser sau-
1
ber ist. Bei Nutzung eines eigenen Brunnens kann es
notwendig sein, einen zusätzlichen Wasserfilter zu in-
stallieren.
Wenden Sie sich im Zweifelsfall an den Klempner bzw.
konsultieren Sie die geltenden Normen.
ROHRANSCHLÜSSE
VPB 200/VPB 300
XL8
VPBS 300
XL13
Anschluss
XL3 Kaltwasser Ø
XL4 Brauchwasser Ø
XL5 Brauchwasserzirkulation Ø
(gilt nicht für VPB/VPBS -Cu)
XL8 Dockungsanschluss, Vorlauf Ø
XL9 Dockungsanschluss, Rücklauf Ø
XL13 Solarsystemvorlauf Ø
XL14 Solarsystemrücklauf Ø
XL4 XL5 XL3
XL8 XL4 XL5 XL3
XL9
XL9 XL14
mm 22
mm 22
mm 15
mm 22
mm 22
mm 22
mm 22
VPB/VPBS
