Vorarbeiten; Einbauort Heizgerät - Webasto Thermo Top Evo Einbaudokumentation

VW Golf VII

Vorarbeiten

Fahrzeug
• Tankdeckel öffnen
• Tank belüften
• Tankdeckel wieder schließen
• Druck im Kühlsystem ablassen!
• Batterie abklemmen und komplett mit Träger ausbauen
• Luftfilterkasten komplett mit Ansaugschlauch ausbauen
• Unterfahrschutz Motor ausbauen
• Unterfahrschutz rechts ausbauen
• Unterfahrschutz am Tank ausbauen, wenn vorhanden
• Vorderrad rechts ausbauen
• Radhausverkleidung vorn rechts ausbauen
• Untere Armaturenbrettverkleidung Fahrerseite ausbauen
• Seitliche Armaturenbrettverkleidung links ausbauen (nur bei Telestart)
• A-Säulenverkleidung Fahrerseite ausbauen (nur bei Telestart)
• Seitliche Armaturenbrettverkleidung rechts ausbauen (nur bei Thermo Call TC3)
• Untere A-Säulenverkleidung Beifahrerseite ausbauen (nur bei Thermo Call TC3)
• A-Säulenverkleidung Beifahrerseite ausbauen (nur bei Thermo Call TC3)
• Fußraumverkleidung Beifahrerseite ausbauen
• Fondsitzfläche ausbauen
• Serviceklappe Tankarmatur rechts öffnen
• Tankarmatur gemäß Herstellerangaben ausbauen
Heizgerät
• Die nicht zutreffende Jahreszahl auf Typ- und Duplikatschild entfernen
• Duplikatschild (Typschild) an geeigneter Stelle im Motorraum sichtbar anbringen
Hinweis:
Die Einbauschritte sind beim TSI und beim TDI nahezu identisch. Abweichungen wurden dokumentiert, ansonsten
zeigen alle Abbildungen einen 1.6 TDI!
Ident.-Nr.: 1319109D
1
1
Stand: 14.10.2013

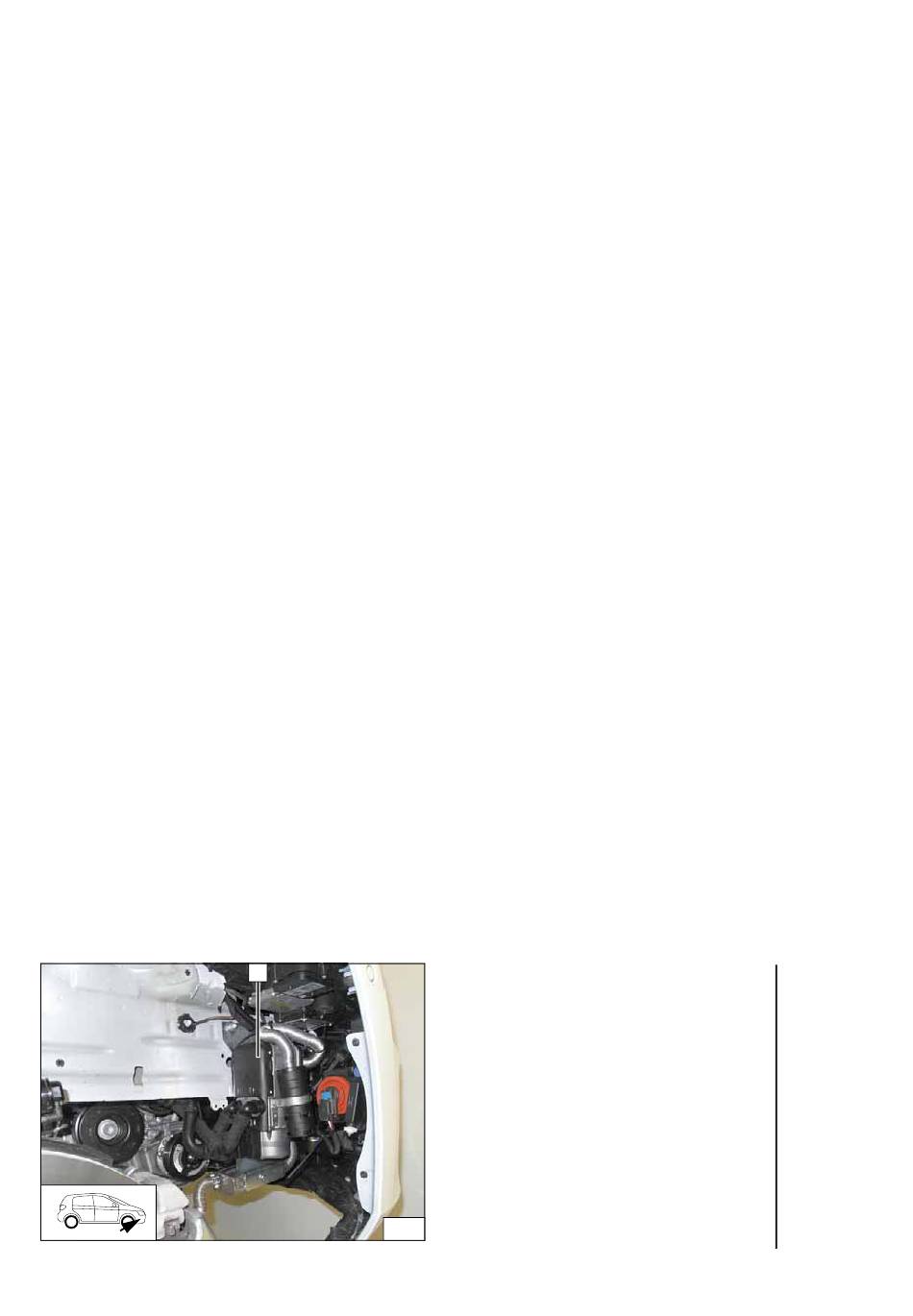

Einbauort Heizgerät
1 Heizgerät
Einbauort
