TCS AVC12030-0010 Produktinformation Seite 10

Gehäuse öffnen und schließen
Die Außenstation ist mit dem win:clip
gestattet. Dieses ermöglicht ein Öffnen und Ver-
schließen des Gerätes ohne Schrauben.
Öffnen:
► Schieben Sie den win:clip
Frontblende.
► Drücken Sie den Schlüssel bis zum Anschlag in die
Öffnung (1).
► Halten Sie den Schlüssel in dieser Position.
► Schieben Sie das Namensschildglas nach oben, bis es
unten herausspringt (2).
► Nehmen Sie das Namensschildglas vorsichtig heraus (3).
► Ziehen Sie den Stecker der Namensschildbeleuchtung ab.
► Entfernen Sie den win:clip
Schließen:
► Stecken Sie den Stecker der Namensschildbeleuchtung an.
► Schieben Sie den win:clip
Frontblende.
► Drücken Sie den Schlüssel bis zum Anschlag in die
Öffnung.
► Halten Sie den Schlüssel in dieser Position.
► Schieben Sie das Namensschildglas unter die Frontblende.
► Drücken Sie das Namensschildglas an das Gerät heran.
► Schieben Sie es nach unten.
► Entfernen Sie den win:clip
Montage der Außenstation
► Öffnen Sie die Außenstation.
► Durchstoßen Sie vorsichtig mit einem spitzen Gegenstand
die Schaumstoffabdeckung auf der Geräterückseite.
► Führen Sie die Leitungen durch die Kabeldurchführung ein.
► Montieren Sie die Außenstation mit geeignetem
Befestigungsmaterial an der Wand.
ACHTUNG! Funktionsverlust
Achten Sie darauf, dass Sie die Leitungen nicht
unter den Abstandshaltern auf der Rückseite der
Außenstation einklemmen.
10
TM
-System aus-
TM
-Schlüssel in die Öffnung der
TM
-Schlüssel.
TM
-Schlüssel in die Öffnung der
TM
-Schlüssel.

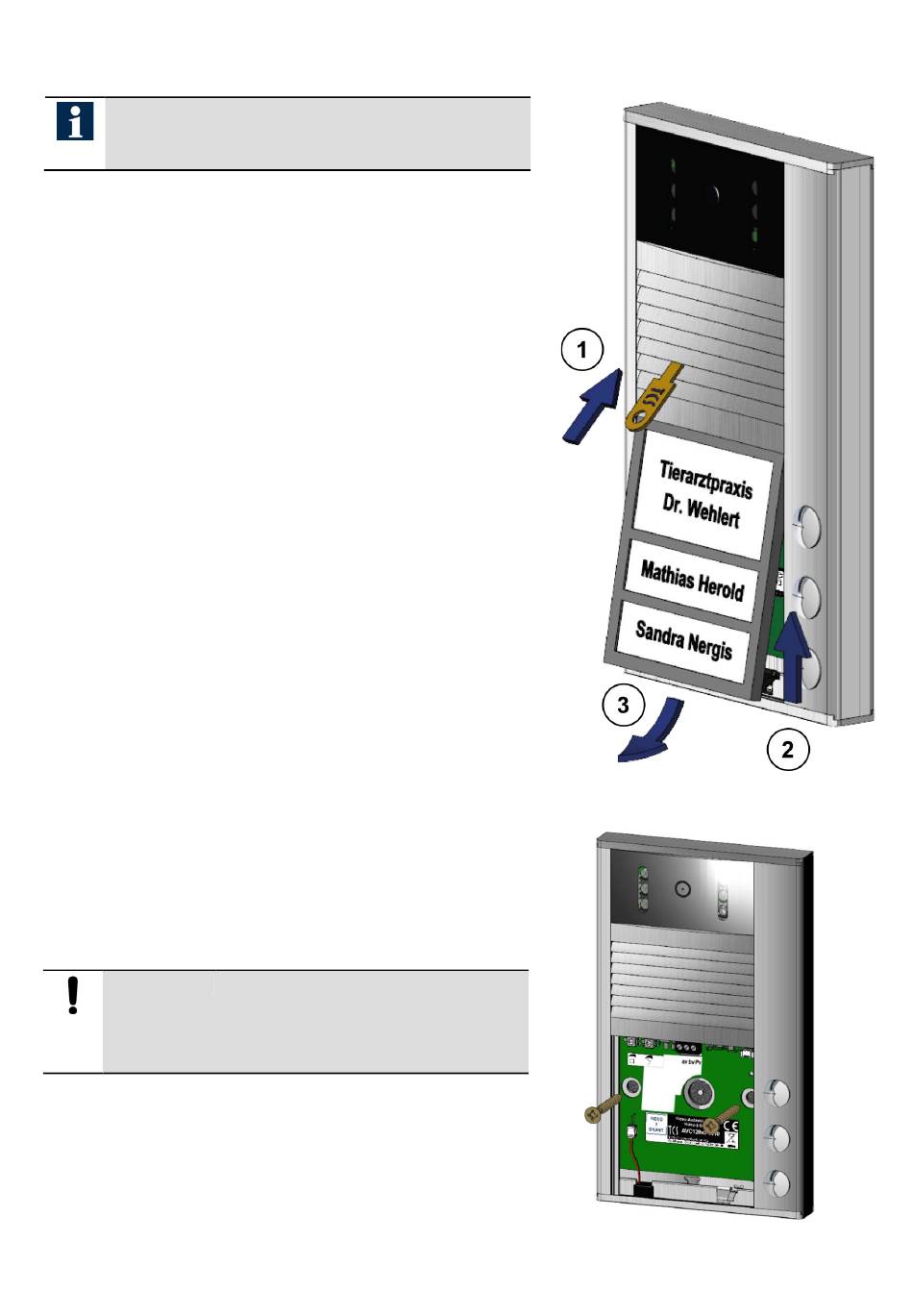

Abb. 2: Öffnen
Abb. 3: Wandmontage
