Energieeffizienter Betrieb
7.1.1

Einstellbeispiele

Norm-Außenlufttemperatur °C
Benötigte Vorlauftemperatur
(bei Normauslegungstemperatur)
Temperaturspreizung Vor- / Rücklauf
Benötigte Rücklauftemperatur
(bei Normauslegungstemperatur)
Einzustellender
Heizkurven Endpunkt
Ein Wärmeverteilsystem (z.B. Fußbodenheizung) wird auf eine
maximale Vorlauftemperatur
Normaußentemperatur ausgelegt. Diese ist abhängig vom
Standort der Wärmepumpe und liegt in Deutschland zwischen -
12 und -18°C.
Die am Heizungsregler einzustellende max. Rücklauftemperatur
muss bei einer Außentemperatur von –20°C eingegeben
werden. Hierzu ist die maximale Rücklauftemperatur bei der
gegebenen Normaußentemperatur in Abb. 7.2 auf S. 25
einzutragen. Über die Kurvenenschar kann der Einstellwert bei –
20°C abgelesen werden.

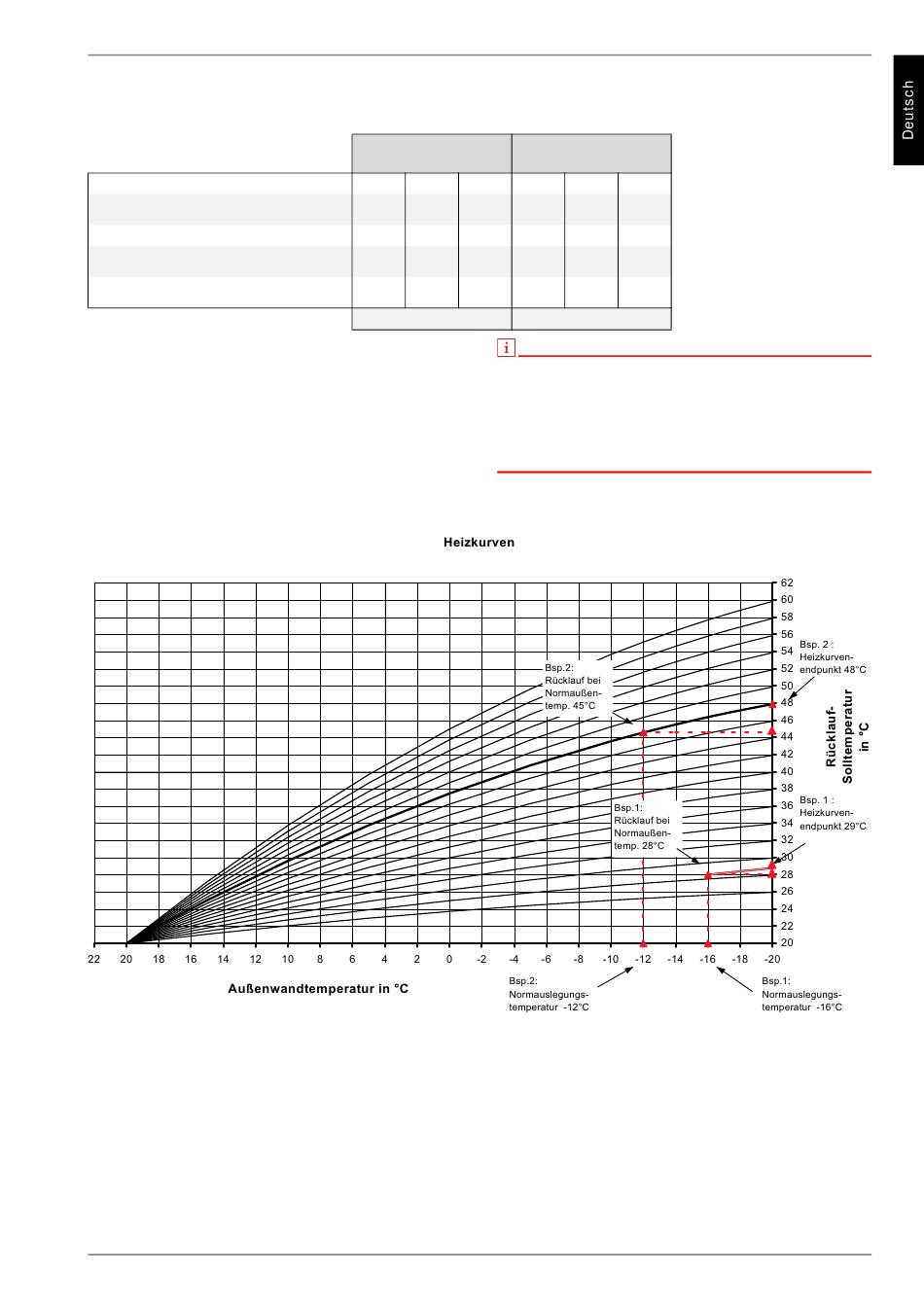

Abb. 7.2: Heizkurven zur Ermittlung der max. Rücklaufsolltemperatur
Fußbodenheizung
35 °C / 28°C
-12 -14
35°C 35°C 35°C
7°C 7°C
28°C 28°C 28°C
30°C 29°C 29°C
Beispiel 1
bei einer bestimmten
Radiatoren
55 °C / 45°C
-16 -12 -14 -16
55°C 55°C 55°C
7°C 10°C 10°C 10°C
45°C 45°C 45°C
48°C 47°C 46°C
Beispiel 2
HINWEIS
Schritt 1:
Anpassung der Heizkurve an örtliche und bauliche Gegebenheiten durch
Einstellung der Steigung (Heizkurvenendpunkt)
Schritt 2:
Einstellung des gewünschten
Parallelverschiebung der Heizkurve nach oben oder nach unten
(Balkenanzeige)
7.1
Temperaturniveaus durch
